Miniaturowy impulsowy stabilizator napięcia

Miniaturowy impulsowy stabilizator napięcia

Układ MAX38640 to impulsowy stabilizator napięcia o wysokiej sprawności, działający w konfiguracji buck (step-down). Miniaturowa obudowa i niewielka liczba elementów zewnętrznych niezbędnych do jego pracy, oraz znikomy pobór prądu sprawiają, że jest idealnym rozwiązaniem dla urządzeń przenośnych zasilanych bateryjnie.

Układy serii MAX3864xA/B należą do rodziny przetwornic napięcia DC/DC nanoPower o ultra-niskim roboczym prądzie własnym wynoszącym 330 nA, a w trybie uśpienia tylko 5 nA. Dzięki unikalnemu schematowi sterowania osiąga wysoką sprawność dochodzącą do 96%, a maksymalny prąd wyjściowy wynosi 700 mA. W stanie wyłączenia nie utrzymuje niskiej rezystancji na wyjściu, dzięki czemu możliwe jest utrzymanie napięcia poprzez inne źródło np. akumulator lub kondensator.

Typowa aplikacja układu MAX38640 została pokazana na rysunku 1. Układ o symbolu zakończonym literą A pozwala ustawić napięcie wyjściowe w zakresie 0.8...3,3 V, natomiast wersje o symbolu zakończonym literą B mają fabrycznie ustawione napięcie wyjściowe - są to wartości z przedziału 0,5...5 V. Napięcie wejściowe nie może przekraczać wartości 5,5 V.

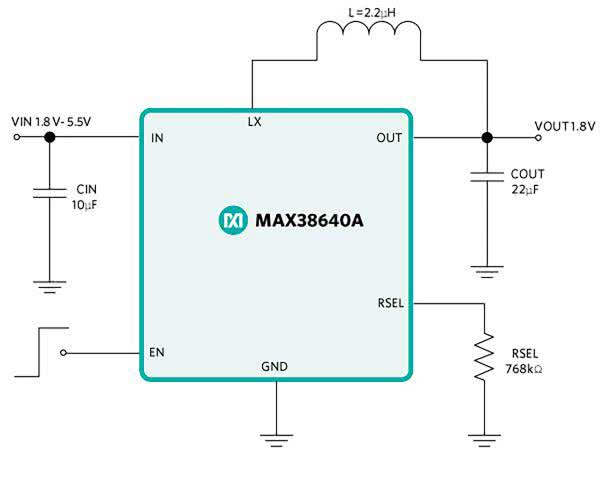

Rysunek 1. Typowa aplikacja układu MAX38640

Układy MAX3864xA/B oferowane są w kompaktowej 6-stykowej obudowie o wymiarach 1,42×0,89 mm (WLP), a także 6-stykowej obudowie µDFN o wymiarach 2×2 mm.
