Wyświetlacz graficzny 256×64 OLED

Wyświetlacz graficzny 256×64 OLED

Wyświetlacz graficzny firmy Winstar o oznaczeniu WEX025664ALPP3N00000, oprócz tego, że ma wszystkie zalety nowoczesnych ekranów OLED, charakteryzuje się żółtym kolorem wyświetlanej treści oraz rzadko spotykaną rozdzielczością 256×64. Dzięki takim parametrom jest odpowiedni do nieszablonowych rozwiązań, które wyróżnią się na tle konkurencji.

Ekran pracuje w temperaturach od -40°C do +80°C, ma doskonały kontrast, charakterystyczny dla technologii OLED oraz szybki czas reakcji, pozwalający na wyświetlanie dynamicznej treści. W przeciwieństwie to pierwszych ekranów tego typu, nowe rozwiązania mają znacznie wydłużoną żywotność. Dzięki technologii OLED Longlife żywotność dochodzi nawet do 110 000 godzin.

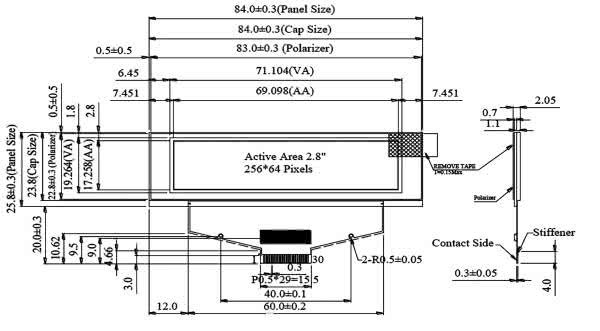

Rysunek 1. Wymiary wyświetlacza

Wyświetlacz został wyposażony w kontroler SSD1322 zamontowany na taśmie połączeniowej (tzw. TAB - kontroler na taśmie). Pozwala on na wykorzystywanie interfejsu równoległego 8-bitowego oraz szeregowego SPI, do komunikacji z wyświetlaczem. Na rysunku 1 zostały pokazane wymiary wyświetlacza, a rysunek 2 pokazuje funkcje poszczególnych wyprowadzeń złącza. Do działania wymaga dwóch napięć – 2,8...3,3 V doprowadzonego do linii VCI zasilającego elektronikę sterującą, oraz 14...15 V na szynę VCC, które jest niezbędne do działania matrycy OLED.

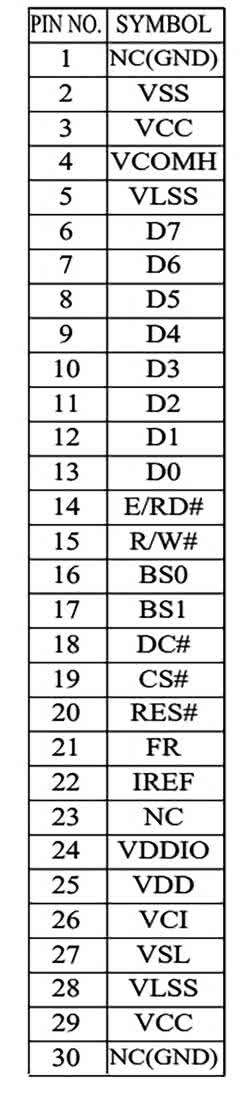

Rysunek 2. Funkcje poszczególnych wyprowadzeń
