Mikrokontroler Laser Bee od Silicon Labs

Mikrokontroler Laser Bee od Silicon Labs

Mikrokontroler typu EFM8LB12F64E należy do serii EFM8LB, czyli wydajnej linii 8-bitowych mikrokontrolerów Laser Bee z wszechstronnymi funkcjami analogowymi i cyfrowymi. Bazują na dobrze znanym rdzeniu 8051, ale taktowanym zegarem aż do 72 MHz. Dopuszczalna temperatura pracy zawiera się w przedziale -40...+105°C. Dzięki takim właściwościom układ sprawdzi się w wymagających i trudnych aplikacjach.

Mikrokontroler EFM8LB12F64E od Silicon Labs został wyposażony m.in. w szybki rdzeń 8051, 14-bitowy, 20-kanałowy przetwornik ADC, wewnętrzny skalibrowany czujnik temperatury (±3°C), nawet cztery 12-bitowe przetworniki cyfrowo-analogowe. Do tego oferuje 64 kB Flash i 4,25 kB RAM, 6 16-bitowych układów licznikowych, wiele interfejsów komunikacyjnych i cztery bloki konfigurowalnej logiki. Schemat blokowy układu został pokazany na rysunku 1. Programowanie układu jest możliwe poprzez interfejs UART dzięki zawartemu w pamięci bootloaderowi. Dostępny jest w niewielkich obudowach do montażu powierzchniowego z 24- i 32-wyprowadzeniami.

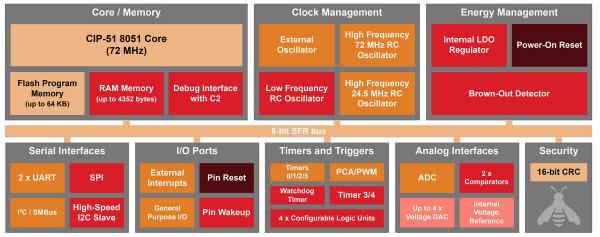

Rysunek 1. Schemat blokowy mikrokontrolera typu EFM8LB12F64E
