Poczwórny, skalowalny i w pełni zintegrowany kontroler zasilania

Poczwórny, skalowalny i w pełni zintegrowany kontroler zasilania

Układ MPM82504 jest skalowalnym i w pełni zintegrowanym kontrolerem zasilania, wyposażonym w cztery wyjścia o wydajności do 25 A. Wymaga minimalnej liczby komponentów zewnętrznych, ponieważ oprócz kompletnego stopnia mocy, w obudowie układu zintegrowane zostały 4 dławiki, niezbędne do realizacji przetwornic typu buck.

Typowa aplikacja układu została pokazana na rysunku 1. Dostępne są 4 kanały wyjściowe, które mogą być łączone równolegle dla uzyskania 50, 75 lub 100 A prądu wyjściowego. Może też działać równolegle z dodatkowymi układami MPM82504 dla zapewnienia jeszcze wyższego prądu wyjściowego. Napięcie wejściowe zawiera się w przedziale 3,2...16 V a napięcie wyjściowe może być ustawione w zakresie 0,5...3,3 V.

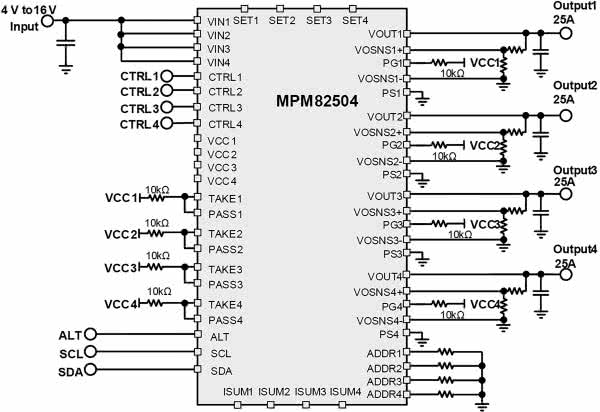

Rysunek 1. Typowa aplikacja układu

Kontroler działa w trybie wysokiej wydajności w szerokim zakresie obciążeń. Korzysta z zastrzeżonej opcji kontroli MCOT, która zapewnia ultraszybki czas reakcji na stany przejściowe. Interfejs PMBus umożliwia elastyczną konfigurację i monitorowanie kluczowych parametrów.

Rysunek 2. Budowa wewnętrzna układu

Budowę wewnętrzną układu pokazuje rysunek 2. Dzięki zintegrowanym indukcyjnościom, układ MPM82504 wymaga minimalnej liczby komponentów zewnętrznych. Dostępny jest w obudowie BGA o wymiarach 15×30×5,18 mm, a przykładowy projekt PCB został pokazany na rysunku 3.

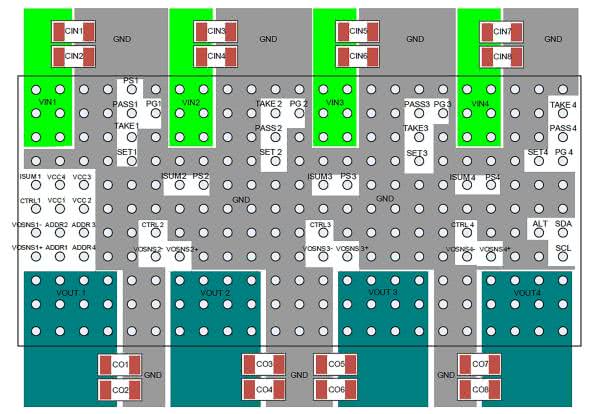

Rysunek 3. Przykładowy projekt PCB
