Wyświetlacz Longlife OLED COG

Wyświetlacz Longlife OLED COG

Wyświetlacz graficzny OLED typu WEO012832GLAP3N00000 ma rozdzielczość 128×32 i charakteryzuje się żółtym kolorem wyświetlanej treści. Został wykonany w technologii COG (Chip on Glass) dzięki czemu wymiary całego komponentu są niewiele większe od wymiarów aktywnej powierzchni ekranu, a jego grubość to zaledwie 2 mm.

Historia wyświetlaczy OLED jest stosunkowo krótka. Początkowo główną wadą tej technologii był krótki czas życia komórek OLED-owych. Obecnie, wbrew obiegowym opiniom i mitom, technologia OLED jest na tyle dopracowana, że można ją z powodzeniem stosować w aplikacjach przemysłowych. Aktualnie żywotność wyświetlaczy OLED waha się w granicach od 50 000 do 110 000 godzin (w zależności od wybranego koloru) dlatego oznaczane są jako LongLife.

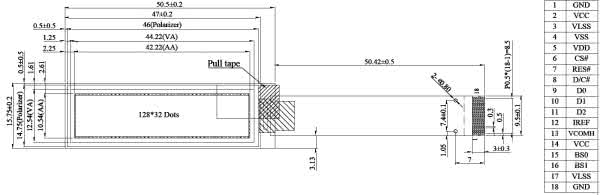

Rysunek 1. Wymiary wyświetlacza i rozmieszczenie sygnałów na taśmie połączeniowej

Wyświetlacz WEO012832GLAP3N00000 produkcji Winstar został wyposażony elastyczną taśmę połączeniową. Jego wymiary oraz rozmieszczenie sygnałów na taśmie pokazuje rysunek 1. Pracą matrycy steruje zintegrowany kontroler SSD1307ZD, który pozwala na komunikację poprzez interfejs I2C lub SPI.

Strona dystrybutora

Dokumentacja wyświetlacza
