Miniaturowy i energooszczędny przetwornik ADC

Miniaturowy i energooszczędny przetwornik ADC

Układ MCP3221 to 1-kanałowy konwerter analogowo-cyfrowy typu SAR o 12-bitowej rozdzielczości. Dostępny jest w niewielkiej obudowie typu SOT-23 i odznacza się niskim poborem prądu, który podczas trwania konwersji wynosi maksymalnie 250 μA, a po przejściu w stan czuwania nie przekracza 1 μA.

Komunikacja z układem MCP3221 odbywa się za pomocą 2-przewodowego interfejsu kompatybilnego z I2C, przy standardowych szybkościach 100 i 400 kHz. Układ jest również adresowalny, co pozwala na podłączenie do ośmiu urządzeń na jednej magistrali. Działa w szerokim zakresie napięć - od 2,7 V do 5,5 V oraz temperatur - od -40 do +125°C. Może być stosowany w branży motoryzacyjnej (AEC-Q100 Grade 1). Zapewnia doskonałą liniowość na poziomie ±2 LSB i częstotliwość próbkowania 22 kSPS. Niski pobór prądu w połączeniu z niewielką obudową SOT-23 sprawia, że układ jest idealny do aplikacji zasilanych bateryjnie lub metodami energy harvesting.

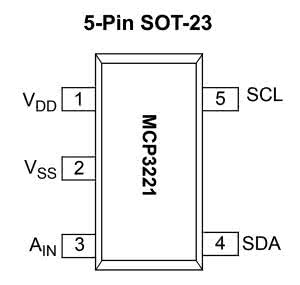

Rysunek 1. Opis wyprowadzeń układu

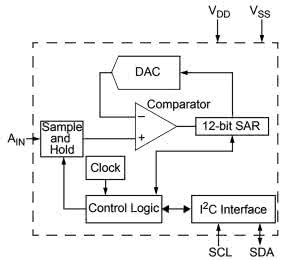

Rysunek 2. Schemat blokowy układu


Strona dystrybutora

Dokumentacja układu
