ATtiny1617 – seria "tiny" z "mega" możliwościami

ATtiny1617 – seria "tiny" z "mega" możliwościami

Mikrokontroler typu ATtiny1617 wyróżnia się bardzo bogatym zestawem zintegrowanych układów peryferyjnych cyfrowych i analogowych. W połączeniu z małymi rozmiarami i łatwością programowania staje się idealnym wyborem w aplikacjach, które monitorują pracę urządzeń, mierzą napięcia i prądy akumulatorów, czy realizują nowoczesne interfejsy użytkownika.

Mikrokontroler jest wyposażony w 8-bitowy procesor AVR, działający z częstotliwością do 20 MHz i ma do dyspozycji 16 kB Flash, 2 kB SRAM i 128 B EEPROM. Nowym rozwiązaniem jest zintegrowany sprzętowy blok wykonujący operacje mnożenia, co znacznie zwiększa wydajność procesora oraz optymalizuje zajętość pamięci programu.

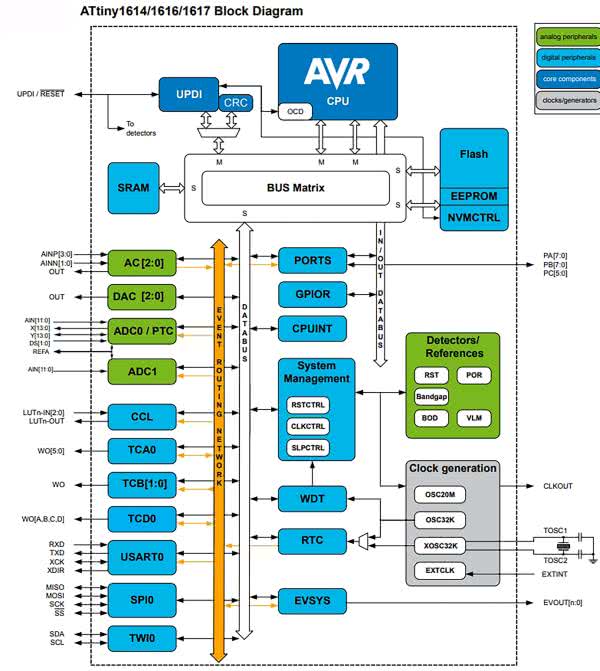

Rysunek 1. Schemat blokowy układu

Cztery układy licznikowe typu Timer, interfejsy UART oraz I2C, przetworniki ADC i DAC i jeszcze 14-kanałowy kontroler klawiatury pojemnościowej, to tylko wybrane peryferia tego komponentu.

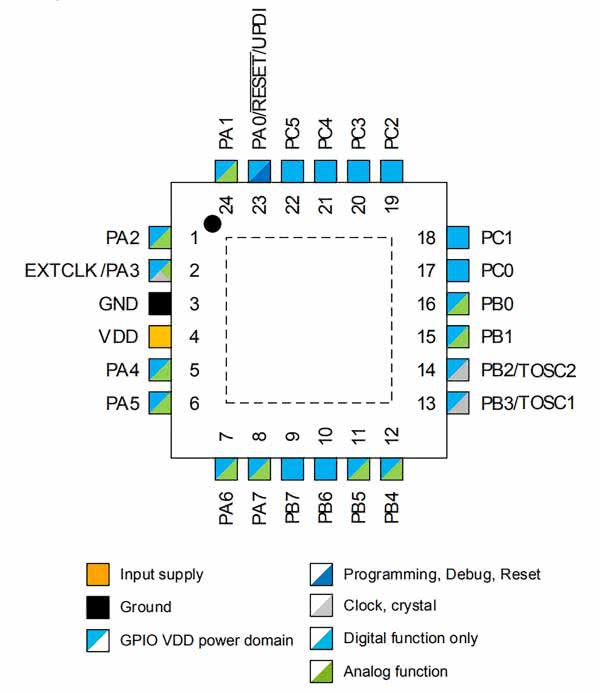

Rysunek 2. Układ i funkcje wyprowadzeń układu w obudowie QFN24

Producent rekomenduje ten mikrokontroler do zastosowań o krytycznym znaczeniu dla bezpieczeństwa produktów przemysłowych i motoryzacyjnych (IEC 61508 i ISO 26262). Niezbędną dokumentację można otrzymać na żądanie. Środowisko MPLAB X IDE i kompilator MPLAB XC8 są dostępne w wersji z certyfikatem bezpieczeństwa.


Dystrybutor układu ATtiny1617

Dokumentacja układu

Strona producenta
