Ekonomiczna przetwornica zasilająca małej mocy

Ekonomiczna przetwornica zasilająca małej mocy

Przetwornice zasilające serii AC/DC RAC02E-xxK/277 dostarczają do 2 W mocy i dostępne są z napięciami wyjściowymi z zakresu 3,3…24 V. Są zamknięte w hermetycznej obudowie o niskim profilu (15,4 mm) i przystosowane do montażu przewlekanego na płytkach PCB.

Moduły marki Recom pracują poprawnie zasilane napięciem o wartości od 100 do 277 VAC i przy częstotliwości z zakresu 47…63 Hz. Umożliwia to stosowanie tych przetwornic zarówno w Europie, Azji, Afryce, jak i obu Amerykach. Przetwornice spełniają wiele międzynarodowych norm, a uzyskane certyfikaty pozwalają na stosowanie tych komponentów w urządzeniach do użytku domowego oraz w automatyce, przemyśle i branży komputerowej.

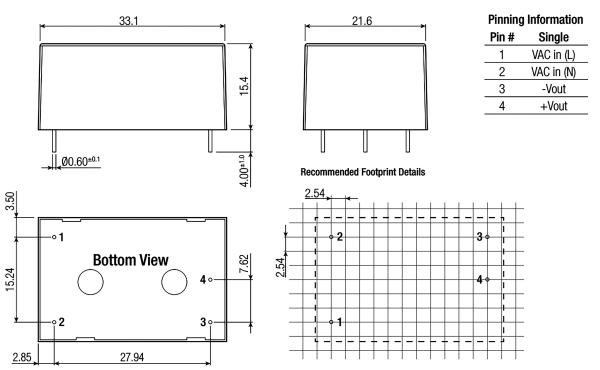

Rysunek 1. Wymiary modułu i sposób montażu na płytce PCB

Podstawowe parametry to:

  • zakres wejściowego napięcia pracy: 100…277 V AC,
  • napięcie izolacji wyjścia: 4 kVAC,
  • zakres temperatury pracy: -40…+90°C,
  • może dostarczać pełną moc przy temperaturze otoczenia do 80°C,
  • niewielkie wymiary,
  • bardzo niski pobór mocy, przy nieobciążonym wyjściu – 75 mW,
  • zgodność z normą EMC EN55032 class B,
  • model RAC02E-05SK/277 ma napięcie wyjściowe 5 V, maksymalny prąd 400 mA i sprawność 72%.

Strona dystrybutora

Strona producenta
