Wyświetlacz graficzny 128×64 z systemem mocowań

Wyświetlacz graficzny 128×64 z systemem mocowań

Wyświetlacz LCD graficzny typu COG (z kontrolerem na szkle), produkcji Winstar typu WO12864B1-TFH# ma rozdzielczość 128×64 i matrycę FSTN z białym kolorem tła i czarną treścią. Obudowany jest w metalową ramkę zawierającą 4 uchwyty z otworami, które umożliwiają łatwe zamontowanie do płytki PCB lub obudowy.

Wyświetlacz jest wyposażony w kontroler typu ST7565P i może być sterowany za pomocą interfejsu równoległego 8-bitowego oraz szeregowego SPI. Jak każdy ekran typu COG charakteryzuje się kompaktowymi wymiarami, pomimo dodatkowej ramki mocującej (rysunek 1).

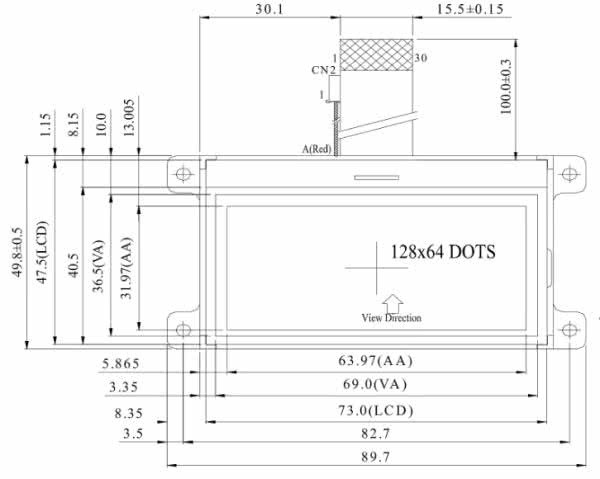

Rysunek 1. Wymiary wyświetlacza

Zasilanie i sterowanie doprowadzone jest elastyczną, 30-żyłową taśmą o długości ok. 10 cm i rastrze 0,5 mm. Rozmieszczenie sygnałów w taśmie pokazuje rysunek 2.

Rysunek 2. Rozmieszczenie sygnałów w taśmie połączeniowej

Strona dystrybutora
