Graficzny wyświetlacz LCD COG o rozdzielczości 240×64

Graficzny wyświetlacz LCD COG o rozdzielczości 240×64

Wyświetlacze z kontrolerem w technologii COG (Chip on Glass – kontroler scalony umieszczony na szkle) cechują się zwartą konstrukcją i kompaktowymi wymiarami, niewiele wykraczającymi poza obszar aktywny wyświetlacza. Są też bardziej szczelne i odporne na wstrząsy, a dodatkowo cechuje je mniejszy pobór prądu i korzystna cena. Wyświetlacz od Winstar o symbolu WO24064D-TFH# ma biały kolor tła oraz czarną treść i charakteryzuje się wszystkimi zaletami wspomnianej technologii.

Wyświetlacz LCD graficzny typu COG Winstar WO24064D-TFH# ma rozdzielczość 240×64, biały kolor tła i czarną treść, a matryca LCD to FSTN z polaryzatorem typu transfleksyjnego, co oznacza, że świeci światłem uzyskanym z własnego podświetlenia, a dodatkowo wzmacnia je odbijając światło podające na ekran. Wyświetlacz został wyposażony w kontroler ST7586S i pozwala na komunikację za pomocą interfejsu równoległego 8-bitowego lub szeregowego SPI. Konfiguracja jest wykonywana za pomocą odpowiednich wyprowadzeń (rysunek 1).

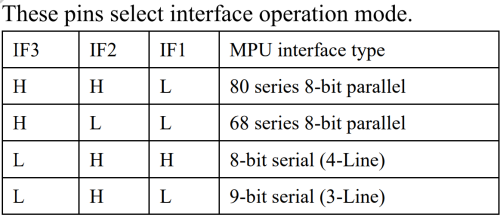

Rysunek 1. Konfiguracja interfeju jest wykonywana za pomocą odpowiednich wyprowadzeń

Moduł wyposażony jest w elastyczną taśmę połączeniową. Rozkład wyprowadzeń oraz schemat podstawowej aplikacji został pokazany na rysunku 2.

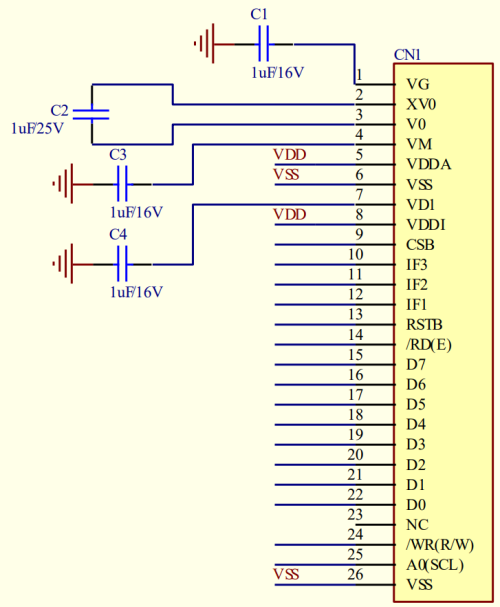

Rysunek 2. Rozkład wyprowadzeń oraz schemat podstawowej aplikacji wyświetlacza

Obszar aktywny ekranu ma wymiary 76,78×20,46 mm, a wymiary zewnętrzne modułu to 86,2×39,3×5,10 mm. Pracuje przy zasilaniu 3,3 V, w temperaturze z zakresu -20...+70°C

Strona dystrybutora: www.unisystem.pl
