Miniaturowy JTAG dla układów FPGA Xilinx

Miniaturowy JTAG dla układów FPGA Xilinx

Moduł JTAG-SMT2 jest przeznaczony do programowania/debugowania układów FPGA produkcji Xilinx. Do tego kompaktowego, kompletnego i samodzielnego urządzenia można uzyskać dostęp ze wszystkich narzędzi Xilinx, w tym iMPACT, Chip Scope i EDK. Moduł można przylutować bezpośrednio do płytki docelowej i poddać go procesowi lutowania rozpływowego, jak każdy inny komponent.

Moduł jest wyposażony w złącze mikro USB typu A. Sygnały JTAG można dołączyć bezpośrednio do odpowiednich sygnałów FPGA.

Rysunek 1. Wymiary modułu JTAG-SMT2

Dla uzyskania najlepszych wyników należy zamontować moduł przylegle do krawędzi płytki PCB, nad płaszczyzną masy. Poza obsługą JTAG, moduł JTAG-SMT2 ma też dwa konfigurowalne interfejsy SPI (Serial Peripheral Interface), co umożliwia komunikację z niemal wszystkimi peryferiami SPI.

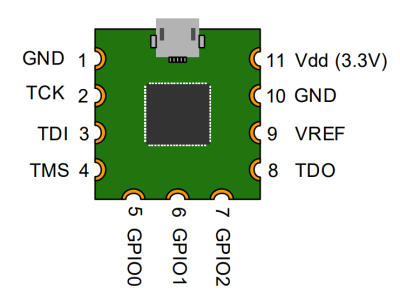

Rysunek 2. Układ wyprowadzeń modułu

Dokumentacja modułu: www.farnell.com

Strona dystrybutora: pl.farnell.com
