Wysokowydajny, miniaturowy stopień mocy MOSFET

Wysokowydajny, miniaturowy stopień mocy MOSFET

Układ AOZ5019 to wysokowydajny stopień mocy składający się z dwóch tranzystorów MOSFET N oraz zintegrowanego sterownika. MOSFETy są zoptymalizowane do pracy w trybie synchronicznym w konfiguracji buck i pozwalają osiągnąć prąd wyjściowy do 30 A. Całość zamknięta jest w obudowie QFN o wymiarach 5×3,5 mm.

Górny tranzystor MOSFET ma niską pojemność bramki i pozwala na szybkie przełączanie, dolny MOSFET ma bardzo niską rezystancję RDS(ON) w celu zminimalizowania strat przewodzenia. Tranzystory mocy są połączone w jednej strukturze zoptymalizowanej pod kątem zminimalizowania indukcyjności pasożytniczych. Stopień mocy może pracować z częstotliwością do 1,5 MHz. Układ został zaprojektowany do pracy w zakresie napięcia wejściowego od 4,5 V do 25 V dla stopnia mocy oraz 5 V dla bloku sterującego.

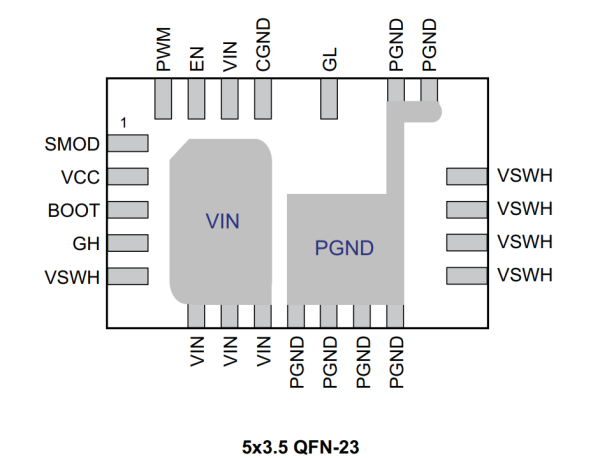

Rysunek 1. Rozmieszczenie wyprowadzeń w niewielkiej obudowie układu AOZ5019

Sterowanie odbywa się poprzez trzy wejścia zgodne z TTL, w tym trójstanowe wejście PWM. Układ AOZ5019 to bardzo wszechstronny moduł mocy i dostępny w korzystnej cenie. Doskonale sprawdzi się w układach regulacji prądu i napięcia, sterownikach silników czy regulatorach oświetlenia.

Dokumentacja układu: www.aosmd.com

Strona dystrybutora: www.tme.eu
