Wskaźnik poziomu naładowania akumulatora ModelGauge

Wskaźnik poziomu naładowania akumulatora ModelGauge

ModelGauge to zastrzeżona technologia opracowana przez Maxim Integrated stosowana w najbardziej dokładnych układach do nadzorowania poziomu naładowania akumulatora. Łączy dokładność licznika ładunku (licznika kulombów) z długoterminową stabilnością algorytmu napięciowego. Dodatkowo, automatycznie koryguje parametry uwzględniając temperaturę, szybkość rozładowania i starzenie się ogniw.

Układ MAX17215 jest specjalizowanym kontrolerem stanu naładowania akumulatora z zaimplementowanym algorytmem ModelGauge m5, który wykorzystuje ścisłą zależność napięcia obwodu otwartego akumulatora (OCV - Open Circuit Voltage) od stanu naładowania akumulatora (SOC - State Of Charge). Ponadto, zaimplementowane rozwiązania pozwalają oszacować napięcie obwodu otwartego akumulatora, nawet gdy akumulator jest obciążony, bazując na charakterystyce akumulatora i symulacji w czasie rzeczywistym (rysunek 1).

Rysunek 1. Algorytm ModelGauge wykorzystuje ścisłą zależność napięcia obwodu otwartego akumulatora (OCV - Open Circuit Voltage) od stanu naładowania akumulatora (SOC - State Of Charge). Zaimplementowane rozwiązania pozwalają oszacować napięcie obwodu otwartego akumulatora, nawet gdy akumulator jest obciążony

Schemat podstawowej aplikacji układu został pokazany na rysunku 2. Może kontrolować jedno ogniwo lub pakiety 2S lub 3S. Aby zapobiec klonowaniu baterii, układy scalone integrują uwierzytelnianie SHA256 ze 160-bitowym tajnym kluczem oraz każdy IC zawiera unikalny 64-bitowy identyfikator.

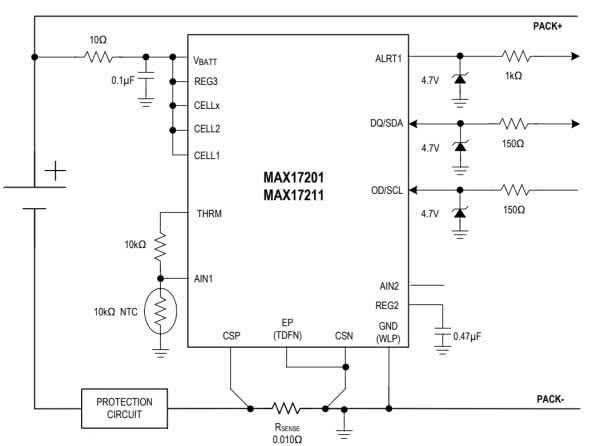

Rysunek 2. Schemat podstawowej aplikacji układu MAX17215

Dokładny stan naładowania (SOC) obliczany jest w miliamperogodzinach (mAh) lub procentach (%), w szerokim zakresie pracy warunki. Komunikacja z układem jest realizowana poprzez interfejs 1-Wire (inne układy tej rodziny oferują także interfejs I2C)

Więcej informacji na temat ModelGauge: https://bit.ly/3rkdnNL

Dokumentacja układu: https://bit.ly/2UZQfs0

Strona dystrybutora ukladu: https://bit.ly/36Mokhz
