Zestaw ewaluacyjny z mikrokontrolerem PIC18F16Q41

Zestaw ewaluacyjny z mikrokontrolerem PIC18F16Q41

Rodzina mikrokontrolerów PIC18FxxQ41 integruje niezwykle szybką i wydają jednostkę obliczeniową z zaawansowanymi analogowymi urządzeniami peryferyjnymi. Procesor jest taktowany sygnałem do 64 MHz i sąsiaduje z takimi komponentami jak 12-bitowy ADC, 8-bitowy DAC, wzmacniacz operacyjny o paśmie do 5,5 MHz i bogatym asortymentem układów cyfrowych.

Mikrokontrolery serii PIC18FxxQ41 dostępne są w niewielkich obudowach 14- i 20-wyprowadzeniowych. Są wyposażone w pamięć programu do 64 kB i pamięć RAM do 4 kB. Mogą pracować przy zasilaniu z zakresu 1,8...5,5 V i w temperaturze od -40...125<stopni>C. Najważniejsze bloki peryferyjne zastosowane w tych układach, zostały pokazane na rysunku 1.

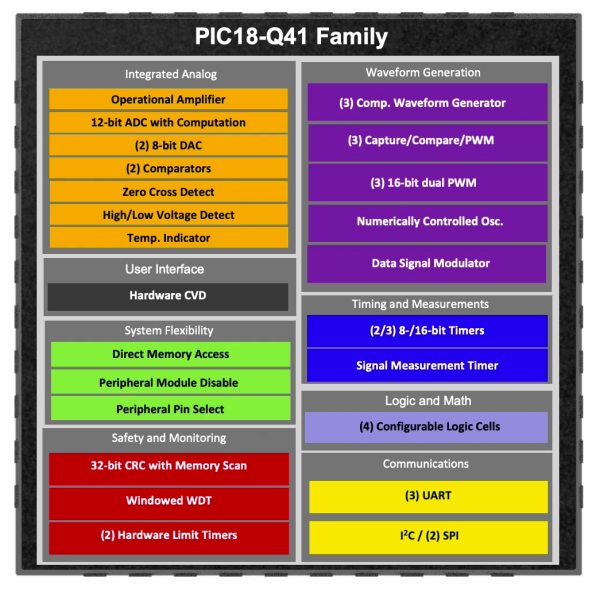

Rysunek 1. Najważniejsze bloki peryferyjne zastosowane w tych układach serii PIC18FxxQ41

Stanowią idealny punkt wyjścia do każdego projektu, w którym potrzebne jest wzmocnienie, filtrowanie i kondycjonowanie sygnału. Nadają się do wielu zastosowań, w tym urządzeń medycznych, węzłów brzegowych Internetu rzeczy (IoT), urządzeń do noszenia, oświetlenia LED, systemów automatyki domowej, aplikacji do sterowania silnikami, motoryzacyjnych oraz sterowania procesami przemysłowymi.

Przy tak rozbudowanych komponentach niezwykle ważne jest odpowiednio dopracowane środowisko programistyczne. Producent układów – firma Microchip, dostarcza zintegrowane IDE - MPLAB X, wraz z obszerną biblioteką narzędzi programowych, dzięki którym można łatwo konfigurować urządzenia peryferyjne i funkcje, generować kod aplikacji i symulować obwody analogowe przed prototypowaniem sprzętu (rysunek 2).

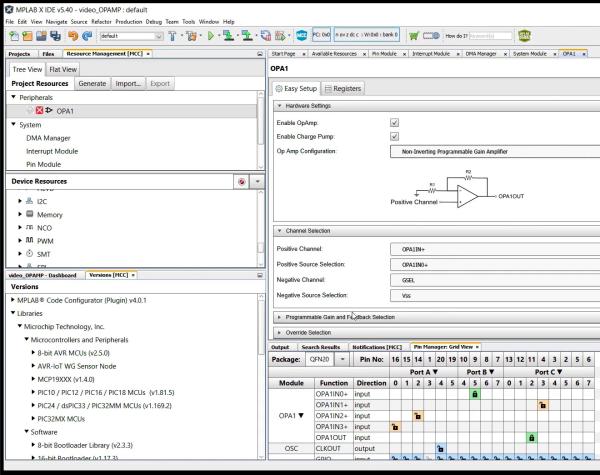

Rysunek 2. Obszerna biblioteka narzędzi programowych przyspiesza programowanie układu

Nie bez znaczenia, jest także dobra dostępność tych układów. Do szybkiego rozpoczęcia pracy z układem producent dostarcza zestaw ewaluacyjny, pokazany na fotografii tytułowej - PIC18F16Q41 Curiosity Nano.

Strona producenta: https://bit.ly/3wA6f0Y

Stron dystrybutora mikrokontrolera oraz płytki ewaluacyjnej: https://bit.ly/3huLrDL, https://bit.ly/3k1Gpjt
