Moduł do pomiaru oporności skóry GSR

Moduł do pomiaru oporności skóry GSR

Aktywność elektryczna skóry GSR (Galvanic Skin Response), odzwierciedla reakcję na stres i przeżywane emocje. Efektem jest zmiana oporu elektrycznego skóry, który jest zależny od stopnia jej nawilżenia wywołanego zmianami aktywności gruczołów potowych. Pomiary i analizę tego parametru stosuje się m.in. urządzeniach do wykrywania kłamstw.

Moduł Grove z czujnikiem oporności skóry GSR służy do łatwego wykonywania pomiarów. Schemat wewnętrzny został pokazany na rysunku 1.

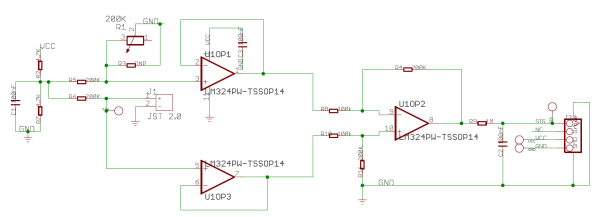

Rysunek 1. Schemat elektryczny modułu

Płytka jest wyposażona w złącze Grove, dzięki czemu może być używana z rozszerzeniem Base Shield V2 oraz Arduino. Moduł komunikuje się przez interfejs analogowy i jest zasilany napięciem 3,3 V lub 5 V.

Rysunek 2. Wyniki przykładowego cyklu pomiarów

Na rysunku 2 pokazano wyniki przykładowego cyklu pomiarów, zrealizowanego przy użyciu środowiska Arduino. Pełna dokumentacja modułu wraz z przykładami użycia dostępna jest na stronie produktu.

Strona producenta: https://bit.ly/3AIY6uj

Strona dystrybutora: https://bit.ly/3qXY0dK
