Miniaturowe odgromniki gazowe GDT

Miniaturowe odgromniki gazowe GDT

Specjalne cechy konstrukcyjne ograniczników przepięć Littelfuse serii SL0902A zapewniają wysoki poziom ochrony przed przepięciami o szybkości narastania od 100 V/μs do 1 kV/μs, zwykle powodowanymi przez wyładowania atmosferyczne. Pomimo niewielkich rozmiarów elementy te są niezwykle wytrzymałe - są w stanie przekierować impuls o prądzie 2500 A bez uszkodzenia.

Elementy przeciwprzepięciowe w warunkach normalnej pracy (gdy napięcie nie przekracza wartości zadziałania elementu) powinny charakteryzować się bardzo dużą impedancją. Po przekroczeniu określonej wartości napięcia, impedancja powinna zmaleć w sposób gwałtowny, w praktyce powodując zwarcie. Takie komponenty to przede wszystkim odgromniki gazowe GDT (Gas Discharge Tube). Symbol elektryczny GDT został pokazany na rysunku 1.

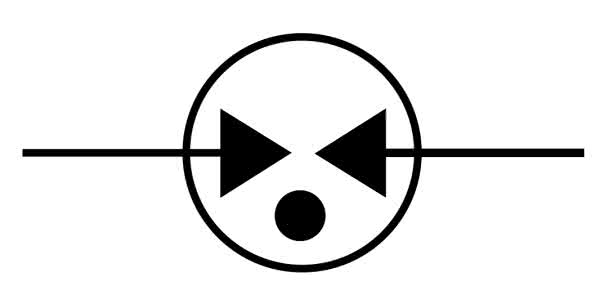

Rysunek 1. Symbol elektryczny GDT

Są to hermetyczne iskierniki z przerwą międzyelektrodową wypełnioną gazem szlachetnym. Zadziałanie następuje, gdy różnica napięć między jego elektrodami jest wystarczająca do przebicia przerwy wypełnionej gazem. Wartość napięcia zadziałania takiego ogranicznika zależy od szybkości narastania napięcia na jego elektrodach – im szybciej narasta to napięcie, tym przy wyższej jego wartości nastąpi zadziałanie elementu.
Dzięki niewielkiej pojemności własnej (<1pF), nie zmieniającej się wraz z napięciem, odgromniki gazowe Littelfuse doskonale nadają się do zastosowań w urządzeniach szerokopasmowych, w których występują częstotliwości rzędu GHz.

Dokumentacja elementów serii SL0902A dostępna jest na stronie: https://bit.ly/3djBJBH

Bogaty asortyment odgromników gazowych GDT od Littelfuse dostępny jest tu: https://bit.ly/3xZMiSk
