Czujnik magnetyczny z wyjściem liniowym

Czujnik magnetyczny z wyjściem liniowym

Układ SS495 należy do rodziny układów MRL (Miniature Ratiometric Linear), czyli miniaturowych czujników pola magnetycznego z wyjściem analogowym. Zakres napięcia wyjściowego jest ustalany przez napięcie zasilania i zmienia się proporcjonalnie do siły pola magnetycznego, a dodatkowo uwzględnia oddziaływanie dodatnie i ujemne, dzięki czemu odróżnia bieguny magnetyczne.

Czujniki serii SS490 mają postać zintegrowanego obwodu, który zapewnia zwiększoną stabilność temperaturą i czułość. Zawarte w strukturze układu rezystory cienkowarstwowe są przycinane laserowo, aby zapewnić wysoką dokładność - do ± 3%, i kompensację temperaturową. Zakres temperatur pracy zawiera się w przedziale od -40 do +150°C, co pozwala na zastosowania w środowiskach przemysłowych i motoryzacyjnych.

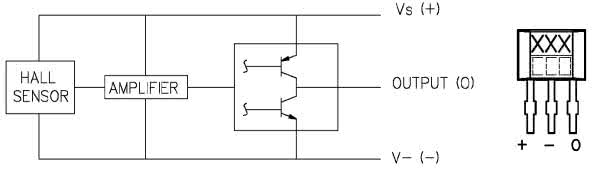

Rysunek 1. Uproszczony schemat wewnętrzny oraz opis wyprowadzeń układu

Na rysunku 1 został pokazany uproszczony schemat wewnętrzny oraz opis wyprowadzeń, natomiast na rysunku 2 została pokazana charakterystyka napięciowa czujnika.

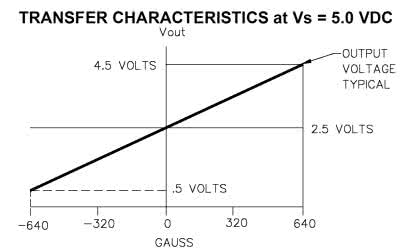

Rysunek 2. Charakterystyka napięciowa czujnika

Dokumentacja czujnika: https://bit.ly/3ptlJS9

Dystrybutor: https://bit.ly/3zfSd7h
