Miniaturowa pamięć EEPROM w 4-wyprowadzeniowej obudowie BGA

Miniaturowa pamięć EEPROM w 4-wyprowadzeniowej obudowie BGA

Pamięci nieulotne serii 24xx są dobrze znane i powszechnie stosowane. Powstało wiele wersji tych układów różniących się pojemnością, typem obudowy i pozostałymi parametrami. Na uwagę zasługuje ekstremalnie miniaturowe wykonanie wersji 24CW1280 CS0 w obudowie CSP4.

Układ 24CW1280 CS0 to pamięć o pojemności 128 kbitów, czyli 16 kB, z interfejsem I2C taktowanym standardowymi zegarami 100 kHz, 400 kHz oraz 1 MHz (High-Speed). Ponieważ nie ma wyprowadzeń służących do ustalania adresu na magistrali to umożliwia ustawienie adresu programowo - poprzez konfigurację rejestru HAR (Hardware Addres). Tak samo realizowana jest funkcja ochrony przez zapisem - poprzez konfigurację rejestru WPR (Write Protection Register). Trzeba jednak wiedzieć, że te rejestry konfiguracyjne zostają całkowicie zablokowane po zapisaniu do nich wartości i nie ma żadnego sposobu na zmianę ustawień.

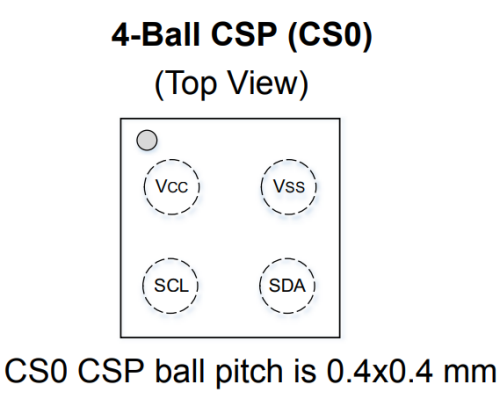

Rysunek 1. Obudowa i rozstaw wyprowadzeń układu 24CW1280 CS0

Rozstaw wyprowadzeń układu wyznacza siatka 0,4×0,4 mm, tak pokazano na rysunku 1. Co ciekawe - wymiary zewnętrzne obudowy nie są określone w dokumentacji. Zamiast tego znajduje się informacja „Contact Microchip for details”. Niemniej można szacować je na nie więcej niż 0,6×0,6 mm i wysokość nie przekraczającą 0,3 mm.

Dokumentacja: https://bit.ly/3fyrmtU

Strona dystrybutora: https://bit.ly/3oEz0qM
