Podwójny, dwukierunkowy, precyzyjny monitor prądu typu High-Side

Podwójny, dwukierunkowy, precyzyjny monitor prądu typu High-Side

Układ PAC1720 integruje podwójny tor pomiaru prądu działający na zasadzie pomiaru napięcia na zewnętrznym rezystorze czujnikowym zamontowanym w obwodzie dodatnim źródła zasilania. Dodatkowo mierzy wartość napięcia i oblicza wartość mocy.

Uproszczony schemat aplikacji układu został pokazany na rysunku 1. Nadaje się zarówno do pomiarów dynamicznych mocy (czas integracji pomiarów zaczyna się od 2,5 ms), jak również do wydłużonych cyklów pomiarowych (maksymalny czas integracji pomiarów wynosi 2,6 s), pozwalających ograniczyć częstotliwość odpytywania systemu bez utraty informacji o zużyciu energii.

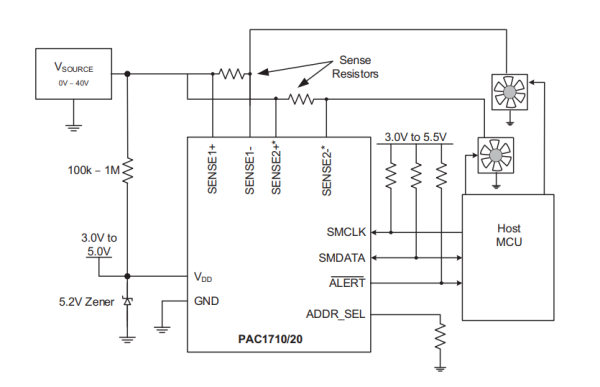

Rysunek 1. Typowa, uproszczona aplikacja układu PAC1720

Ponadto, funkcja alarmu zapewnia przechwytywanie zdarzeń pomiędzy cyklami pomiarowymi. Układ jest dostępny w zgodnej z RoHS 10-pinowej obudowie VDFN 3×3 mm. Komunikacja i konfiguracja są wykonywane poprzez magistralę szeregową SMBus, która jest odpowiednikiem I2C. Wybrane parametry układu to:

  • czas integracji pomiarów od 2,5 ms do 2,6 sekundy,
  • rozdzielczość pomiarów: do 11 bitów,
  • dokładność pomiaru prądu: 1%,
  • pomiar napięcia i mocy w obwodzie mierzonym
  • dwukierunkowe wykrywanie prądu,
  • cyfrowe uśrednianie wyników,
  • zakres napięcia obwodu mierzonego: 0...40 V,
  • regulowany czas próbkowania i rozdzielczość,
  • typowy prąd czuwania 5 μA,
  • zakres napięcia zasilania: 3,0...5,5 V,
  • zakres temperatur pracy: -40...85°C,
  • Interfejs komunikacyjny: SMBus 2.0 (I2C) z adresem ustawianym zewnętrznym rezystorem

Układ jest dostępny w dużej ilości u dystrybutora: https://bit.ly/3aWph9P

Strona producenta: https://bit.ly/3eOdpaT

Dokumentacja układu: https://bit.ly/3gSjkOQ
