Kontroler zasilania PoE zgodny ze standardem IEEE 802.3af

Kontroler zasilania PoE zgodny ze standardem IEEE 802.3af

Układ LTC4267 łączy interfejs urządzenia zasilanego Powered Device (PD) zgodny ze standardem IEEE 802.3af z kontrolerem przetwornicy impulsowej, zapewniając kompletne rozwiązanie zasilania PoE.

LTC4267 zawiera zintegrowany blok ustalania prądu klasyfikacyjnego. Specyfikacja IEEE 802.3af definiuje pięć klas o różnych poziomach poboru mocy. Projektant wybiera odpowiednią klasyfikację na podstawie zapotrzebowania aplikacji. Do każdej klasy przypisany jest prąd obciążenia, który musi oddziaływać na linię podczas sondowania klasyfikującego (rysunek 1). Urządzenie dostarczające zasilanie mierzy ten prąd w celu ustalenia właściwej klasyfikacji i dobrania parametrów dotyczące zasilania.

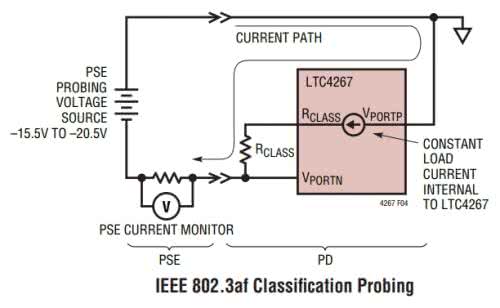

Rysunek 1. Zobrazowanie sposobu klasyfikacji

Układ został specjalnie zaprojektowany do współpracy z urządzeniami zgodnymi ze standardem IEEE i starszymi, które nie wytrzymują prądu rozruchowego wymaganego w specyfikacji IEEE 802.3af. Dzięki początkowemu ustawieniu ograniczenia prądu rozruchowego do niskiego poziomu, minimalizowany jest prąd pobierany z ze źródła zasilania podczas rozruchu. Następnie ograniczenie przełączanie jest do wysokiego poziomu prądu, co pozwala na pobór mocy do 12,95 W (dostępny IEEE 802.3af). Takie rozwiązanie umożliwia również ładowanie kondensatorów o znacznej pojemności bez przekraczania ograniczenia rozruchowego określonego w specyfikacji IEEE 802.3af.

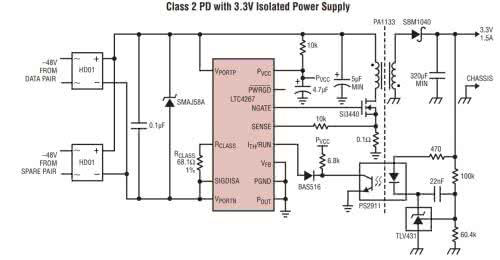

Rysunek 2. Typowa aplikacja układu LTC4267

Typowa aplikacja układu w wyjściem o napięciu 3,3 V i obciążalności 1,5 A została pokazana na rysunku 2.

Dokumentacja układu: https://bit.ly/32loJ8y

Strona dystrybutora: https://bit.ly/3mUHXvn
