ATtiny402 - mały mikrokontroler dla systemów automotive

ATtiny402 - mały mikrokontroler dla systemów automotive

Mikrokontrolery serii ATtiny20x/40x to niewielkie układy dostępne w obudowach 8-, 14-, 20-pinowej, z elastyczną, energooszczędną architekturą, spełniające surowe normy. Jakość i niezawodność zostały zweryfikowane podczas regularnej kwalifikacji produktu zgodniej z AEC-Q100 klasa 1 (zakres temperatury pracy od –40...+125°C) i klasy 2 (–40...+105°C). Doskonale sprawdzą się do realizacji nieskomplikowanych zadań w systemach z branży automotive.

Mikrokontroler ATtiny402 został wyposażony w 4 kB pamięci programu, 128 bajtów pamięci RAM i 128 bajtów pamięci EEPROM i sprzętowy układ mnożący przyspieszający działania matematyczne. Podstawowy zestaw układów peryferyjnych zawierający timery, w tym RTC, interfejsy szeregowe i przetwornik ADC oraz konfigurowalny blok logiczny CCL, charakteryzuje się dużym stopniem niezależności – peryferia działają niemal samodzielnie.

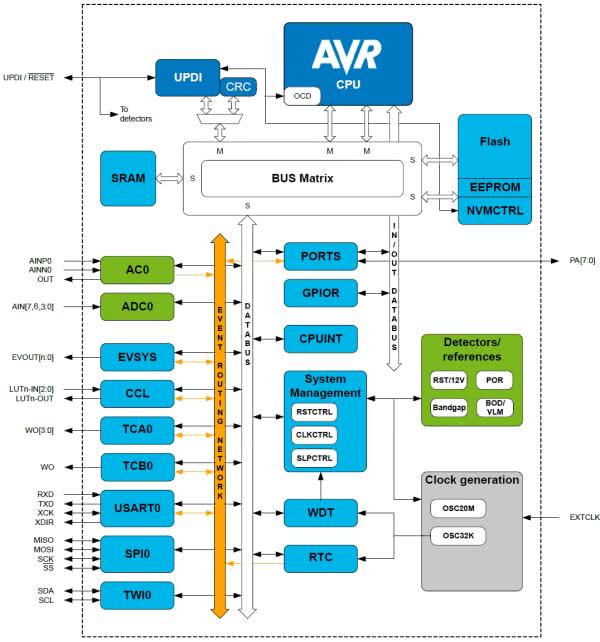

Rysunek 1. Struktura wewnętrzna układu ATtiny402

Struktura wewnętrzna układu została pokazana na rysunku 1. Urządzenia zostały wyprodukowane zgodnie z najsurowszymi wymaganiami normy międzynarodowej ISO/TS 16949.

Dokumentacja układu: https://bit.ly/2PnwqYE

Strona producenta: https://bit.ly/3fcIVB6

Strona dystrybutora: https://bit.ly/3cjdPWy
