24-kanałowy sterownik LED

24-kanałowy sterownik LED

Układ PCA9959 to 24-kanałowy sterownik diod LED o stałym ustawianym prądzie, zoptymalizowany pod kątem ściemniania i migania diod LED o prądzie do 63 mA. Sterowanie odbywa się poprzez 4-przewodową magistralę szeregową SPI z możliwością łączenia w łańcuch.

Kontroler LED PCA9959 obsługuje do czterech charakterystyk sterowania LED, domyślnie przeznaczonych dla diod w kolorze czerwonym/zielonym/niebieskim/bursztynowym (RGBA). Każde wyjście jest przypisane do jednej z grup i obsługuje 64-stopniowe niezależne sterowanie jasnością. Czas trwania cyklu regulacji jest regulowany w zakresie od 2,5 μs do 1 ms.

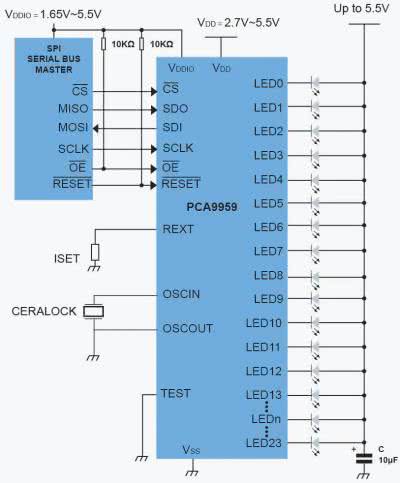

Rysunek 1. Typowa aplikacja układu

Każde wyjście LED może być wyłączone, włączone lub ustawione na indywidualnie ustawioną wartość prądu. Schemat typowej aplikacji został pokazany na rysunku 1, natomiast rysunek 2 ilustruje sposób łańcuchowego łączenia kolejnych układów.

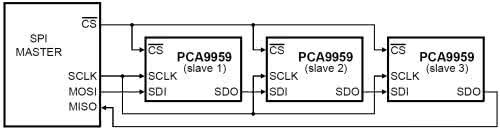

Rysunek 2. Sposób łańcuchowego łączenia kolejnych układów

Dokumentacja układu: https://bit.ly/3lvzTk0

Strona producenta: http://bit.ly/3bRCYHK

Strona dystrybutora: http://bit.ly/3tqX6X3
