eRIC-LoRa – miniaturowy moduł transceivera RF dalekiego zasięgu

eRIC-LoRa – miniaturowy moduł transceivera RF dalekiego zasięgu

Moduł eRIC-LoRa z serii easyRadio wykorzystuje modulację CSS (Chirped Spread Spectrum) oraz technologię DSP (Digital Signal Processing), aby osiągnąć większy zasięg niż tradycyjne moduły pracujące z modulacją OOK, FSK lub GFSK. Deklarowany zasięg w  linii wzroku (LoS) obejmuje zakres 1...3 km, a nawet dalej. Ponadto charakteryzuje się wysokim stopniem odporności na zakłócenia transmisji i jednoczesnym niskim zużyciem energii.

Moduł jest kompletnym podsystemem, który łączy w sobie wysokowydajny nadajnik i odbiornik RF małej mocy, mikrokontroler i regulator napięcia. Kluczowe parametry operacyjne można zmieniać i konfigurować, wysyłając proste polecenia tekstowe (standardu ASCII) do modułu.

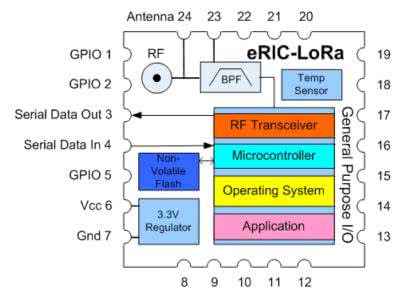

Rysunek 1. Schemat blokowy modułu

Zmienny współczynnik rozpraszania i współczynnik korekcji błędów pozwalają użytkownikowi zoptymalizować szerokość pasma, aby zapewnić równowagę między czułością (zakresem) a szybkością transmisji danych. Schemat blokowy został pokazany na rysunku 1, natomiast rysunek 2 pokazuje wymiary obudowy modułu i rozkład wyprowadzeń.

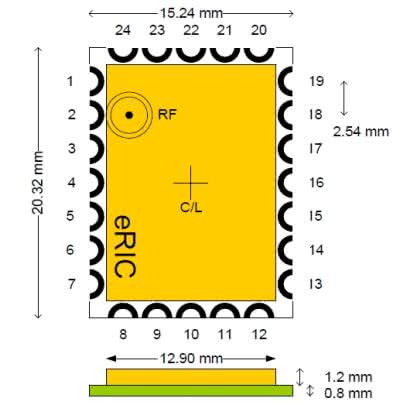

Rysunek 2. Wymiary obudowy i rozmieszczenie wyprowadzeń modułu

Podstawowe funkcje modułu:

  • technologia Chirped Spread Spectrum,
  • pinout kompatybilny z modułami RF serii eRIC,
  • złącze RF uFL do anten zdalnych,
  • komunikacja punkt-punkt,
  • transmisja szeregowa half duplex,
  • do 180 bajtów na pakiet,
  • proste polecenia sterujące,
  • wbudowany czujnik temperatury,
  • łatwa aktualizacja oprogramowania.

Kluczowe parametry modułu:

  • częstotliwość: 868/915 MHz,
  • czułość odbiornika: do -137dBm,
  • praca wielokanałowa,
  • moc wyjściowa RF: do + 20 dBm (100 mW),
  • pobór prądu: 15 mA,
  • zakres dynamiki RSSI: 127 dB,
  • zasięg linii wzroku (LoS): 1...3 km plus,
  • szerokość pasma: 125, 250, 500 kHz,
  • szybkość transmisji: 2,4…115,2 kb/s.

Dokumentacja modułu: https://bit.ly/3swZRpi

Strona dystrybutora: http://bit.ly/3kwqicd
