Izolowany interfejs komunikacyjny SPI po skrętce

Piątek, 26 Luty 2021

Układ LTC6820 zapewnia dwukierunkową, izolowaną komunikację SPI między dwoma urządzeniami za pośrednictwem pojedynczego połączenia skrętką. Konwertuje stany logiczne na sygnały, które są przesyłane do drugiego, takiego samego układu, który z kolei dekoduje transmisję do odpowiednich stanów logicznych i przesyła na magistralę SPI. Połączenie może zawierać prosty transformator impulsowy, aby osiągnąć izolację rzędu setek woltów.

Typowe połączenie z użyciem układów LTC6820 zostało pokazane na rysunku 1. Pierwszy układ jest sterowany z mikrokontrolera lub innego sterownika nadrzędnego interfejsu SPI.

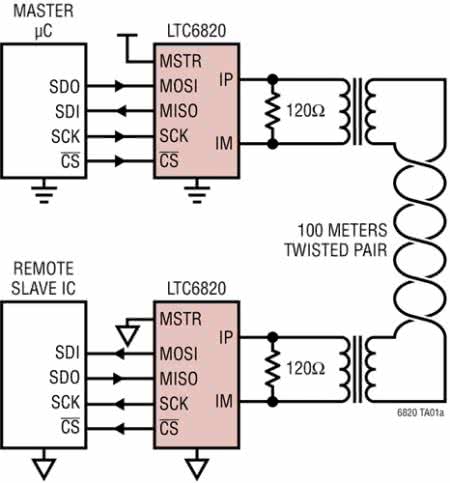

Rysunek 1. Uproszczony schemat izolowanego interfejsu SPI z użyciem LTC6820

Drugi układ odtwarza stany interfejsu i steruje urządzeniem podrzędnym SPI. Komunikacja jest dwukierunkowa, a zastosowanie transformatorów zapewnia separację galwaniczną. Tak skonstruowane łącze cechuje się dużą odpornością na zakłócenia i niskim poziomem EMI. Długość skrętki łączącej układy może wynosić nawet 100 metrów.

Strona produktu: http://bit.ly/37OiJZk

Dokumentacja techniczna: https://bit.ly/3uxD6U8
