Nowy układ interfejsowy AD5593 przyda się szczególnie w razie konieczności zapewnienia uniwersalności, na przykład w modułach interfejsowych sterowników przemysłowych, budynkowych, w których elastyczność znacząco ułatwia projektowanie oraz minimalizuje koszty aplikacji.
Jest to istotne w sytuacjach, w których potrzebne są mieszane funkcje wejść/ wyjść sterownika PLC zmuszające do użycia kilku typów modułów I/O i pozostawienie niepodłączonych, "zapłaconych", a jednak niewykorzystanych wejść/wyjść.

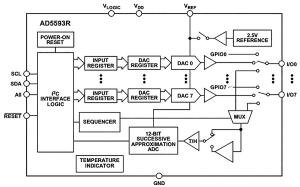

Rysunek 1. Schemat blokowy układów z rodziny AD5593 |

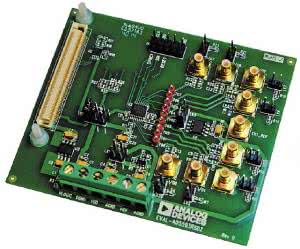

Fotografia 2. Zestaw uruchomieniowy dla AD5593R |
Schemat blokowy AD5593 pokazano na rysunku 1. Jest on odpowiednikiem funkcjonalnym ze zmienionym interfejsem szeregowym - zamiast I²C ma interfejs SPI.
Układ AD5593R ma 8 wyprowadzeń GPIO (kanałów). Każde z nich może być skonfigurowane programowo jako wejście/wyjście cyfrowe (z możliwą topologią trójstanową, przeciwsobną lub z otwartym drenem; możliwe jest również dołączenia każdego z wyprowadzeń do masy poprzez programowo załączany rezystor 85 kV) lub może pełnić funkcję wejścia/wyjścia analogowego o rozdzielczości 12-bitowej.

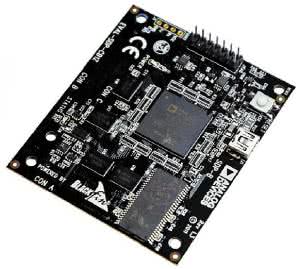

Fotografia 3. Platforma uruchomieniowa SDP-CB1Z |

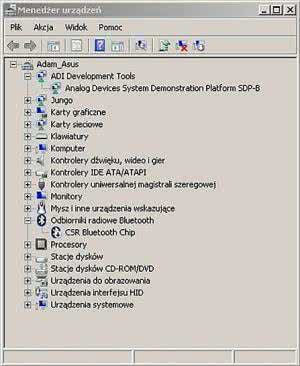

Rysunek 4. Zainicjowany moduł SDP |
Wbudowany przetwornik C/A jest podwójnie buforowany. Każdy kanał ma odrębny rejestr danych i rejestr przetwornika. W zależności od potrzeb jest możliwy zapis bezpośredni, czyli napięcie w danym kanale zostanie zmienione bezzwłocznie po zapisie rejestru danych, co jest przydatne przy niezależnej pracy kanałów C/A. Możliwy jest też synchroniczny zapis wszystkich kanałów - po zapisaniu rejestrów danych i jednoczesnym przepisaniu ich zawartości do rejestrów przetwornika.
Przetwornik A/C współpracuje z 8-kanałowym multiplekserem ze wspomaganiem odczytu sekwencyjnego. Oba przetworniki mają możliwość współpracy z wbudowanym źródłem napięcia odniesienia Vref=2,5 V i możliwość ustawienia programowego zakresu napięć wejścia/wyjścia na 0...Vref/0...2×Vref.
Dodatkowo, AD5593 ma wbudowany czujnik temperatury oraz może pracować z zewnętrznym źródłem napięcia odniesienia, a rejestry GPIO mają możliwość odczytu wstecznego bez ingerowania w zawartość. Układ jest dostępny w obudowach TSSOP16 i WLCSP16.

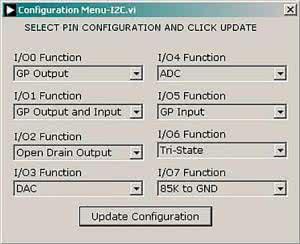

Rysunek 5. Konfigurowanie AD5593R |

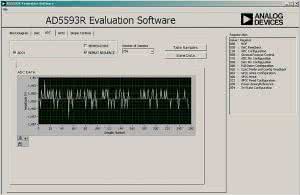

Rysunek 6. Zakładka przetwornika C/A |
Ocenę przydatności układu oraz jego zastosowanie prototypach ułatwia zaprezentowany na fotografii 2 zestaw startowy umożliwiający (dostępny jest także zestaw z bliźniaczym AD5592). Szybkie uruchomienie jest możliwe za pomocą oprogramowania AD5593R Evaluation Software.
Jako interfejs USB służy pokazana na fotografii 3 płytka SDP-CB1Z. Jest to wprowadzona przez Analog Devices platforma uruchomieniowa (uniwersalny programator) oparta o procesor Blackfin ADSP-BF527. Moduł dysponuje interfejsami SPI, SPORT, TWI, I²C, PPI oraz równoległym, zapewniającym spore możliwości łączeniowe i obsługę większości nowych zestawów uruchomieniowych Analoga.
Rysunek 7. Zakładka przetwornika C/A |

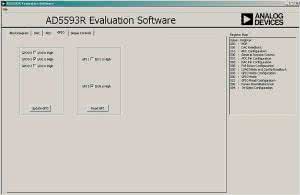

Rysunek 8. Zakładka GPIO |
Po połączeniu płytek EVAL i SDP, zasilania i instalacji oprogramowania (dołączonych na CD do zestawu AD5593R), SDP zgłasza się w Menedżerze Urządzeń jako Analog Devices System Demonstration Platform SDP-8 ( rysunek 4). Po uruchomieniuoprogramowania jest możliwa konfiguracja funkcji każdego z wyprowadzeń (rysunek 5).
Dostęp do poszczególnych bloków, zapis, odczyt i rejestracja danych możliwa jest poprzez zakładki DAC/ADC/GPIO - pokazano je na rysunkach 6...8. Dzięki dobremu wsparciu sprzętowemu jak i programowemu, można zapoznać się z możliwościami układów AD5593 i szybko przejść do tworzenia własnych aplikacji. Przykładowe aplikacje AD5593R zostaną przedstawione w kolejnych artykułach.
Adam Tatuś, EP
