W dzisiejszych czasach elektronika konsumencka jest zdominowana przez urządzenia z kolorowymi wyświetlaczami TFT. Wielodotykowy interfejs użytkownika jest znany już nawet dzieciom, które świetnie sobie z nim radzą. Panele pojemnościowe oraz sferowanie gestami to już standard. Producenci prześcigają się w oferowaniu coraz bardziej designerskich urządzeń. Powoduje to, że klienci końcowi coraz częściej wymagają tych cech w urządzeniach przemysłowych. Jak jednak pogodzić nowoczesną stylistykę z często wyśrubowanymi wymaganiami stawianymi aplikacjom przemysłowym?

TFT Family Concept

Rysunek 1. GLYN 7" ClearLCD

Odpowiedzią na to pytanie jest nowy członek rodziny wyświetlaczy TFT Family Concept firmy EDT opracowanej wspólnie z firmą GLYN - GLYN 7" CearLCD (rys. 1). Wyświetlacze TFT Family Concept dostępne są na rynku już od 6 lat. Charakteryzują się jednym, zunifikowanym złączem 40-pinowym dla całego przekroju produktów w przekątnych 3.5", 4.3", 5", 5.7" oraz 7".

Występują w wersjach bez panelu, jak i z panelem rezystancyjnym (4-przewodowy) oraz pojemnościowym (5-punktowy, I²C). Do innych cech charakterystycznych należą: 18-bitowy interfejs RGB, jedno napięcie zasilania 3.3 V, możliwość kontroli podświetlenia (analogowo/PWM), zakres temperatur pracy -20°C ÷ 70°C.

GLYN 7" ClearLCD

Rysunek 2. Szkło normalne vs Anti-Glare

Wybór odpowiedniego wyświetlacza do nowej aplikacji to standardowe zadanie, z którym każdy konstruktor świetnie sobie radzi. Dobranie odpowiedniego szkła ozdobnego, którym ma być przykryty panel pojemnościowy i TFT, to już jednak całkiem inne wyzwania i problemy. Gdzie zaopatrywać się w szkło? Jakie szkło będzie odpowiednie? Czy potrzebujemy warstwę AR (Anti-Reflective) czy AG (Anti-Glare)? Co z klejeniem szkła i powtarzalnością tego procesu?

Wyświetlacz GLYN 7" ClearLCD to standardowy wyświetlacz TFT (800×480 pikseli, interfejs 18-bitowy RGB, 350 cd/m², podświetlenie LED) z rodziny TFT Family Concept z panelem pojemnościowym i dodatkową, ozdobną szybą klejoną metodą "Optical Bonding". Zaletą tego rozwiązania, w przeciwieństwie do często używanej przy montażu taśmy dwustronnej lub metody "na docisk", jest gwarancja równomiernego rozprowadzenia substancji klejącej i braku szczeliny powietrznej (często nierównej...) pomiędzy wyświetlaczem, a szybą.

Ułatwia to odpowiednie skonfigurowanie sterownika panelu pojemnościowego (lepsza odporność na zakłócenia EMI), ochronę przed wnikaniem ciał obcych i wilgoci pomiędzy szybę i wyświetlacz, większą stabilność struktury. Dodatkowo, odbicie światła zachodzi jednokrotnie tylko na granicy szkło - powietrze. W wypadku szczeliny powietrznej do tego zjawiska dochodzi dwukrotnie. Dzięki temu zwiększa się transmisja światła i jakość wyświetlanego obrazu.

Wyświetlacz GLYN 7" ClearLCD ma powłokę AG, która również jest technologicznym wyzwaniem. Powierzchnia Anti-Glare powstaje w wyniku trawienia szkła powodując jego "mikrochropowatość" (przeważnie w granicach 4...100 mm). Jakie to ma zalety? Odpowiednie trawienie szkła wytwarza na jego powierzchni "góry" i "doliny". Światło padające na taką powierzchnię jest rozpraszane w różnych kierunkach.

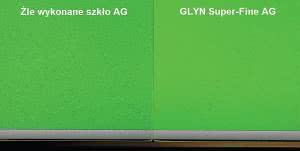

Rysunek 3. "Sparkling Effect" pogarszający ostrość widzenia

W znaczny sposób poprawia to czytelność obrazu w dobrze naświetlonych pomieszczeniach, eliminując np. efekt lustra znany z większości smartfonów (rysunek 2). Odciski palców są mniej widoczne, a sama powierzchnia przyjemniejsza w dotyku. Nie każda powierzchnia Anti-Glare poprawia jednak jakość wyświetlanego obrazu. Błędy w tej technologii mogą prowadzić do efektu znanego pod nazwą "sparkling effect" i niezamierzonego pogorszenia jakości obrazu, co pokazano na rysunku 3.

Produkty przemysłowe często wymagają od wyświetlaczy zwiększonej odporności na pęknięcia spowodowane np. przez uderzenia i na zarysowania. W GLYN 7" ClearLCD postawiono na chemiczny proces wzmocnienia 2-milimetrowego szkła.

W skrócie, jest to proces chemicznej obróbki powierzchniowej szkła w temperaturze niższej od jego topnienia, polegający na wymianie jonowej i prowadzący do powstania sił ściskających na powierzchni szkła. Prowadzi to do kilkukrotnej poprawy wytrzymałości, podobnie jak w wypadku szkła hartowanego oraz wzrostu odporności na zarysowania. Dlatego o szybie zastosowanej w GLYN 7" ClearLCD można spokojnie powiedzieć, że jest wandaloodporna.

Design

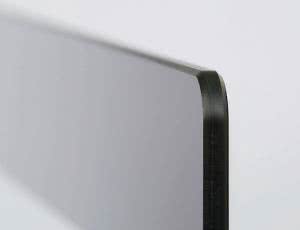

Rysunek 4. Wygładzone i zaokrąglone rogi modułu GLYN 7" ClearLCD

Jak wspomniano, coraz więcej użytkowników ma wysokie wymagania odnośnie wyglądu urządzenia, nawet w sferze ściśle przemysłowej. W GLYN 7" ClearLCD zadbano również o ten aspekt. Przednia szyba ma wymiary równe 193,5 mm×132,5 mm, czyli więcej niż obszar aktywny wyświetlacza (152,4 mm×91,4 mm).

Dzięki temu można było pozwolić sobie na stworzenie czarnej, ozdobnej ramki (rys. 1) w znaczny sposób poprawiającej wygląd całego modułu. Krawędzie szkła są mechanicznie wygładzone oraz sfazowane, a rogi zaokrąglone (R4). Efekt końcowy można zobaczyć na rysunku 4.

Podsumowanie

Sukces wyświetlaczy TFT Family Concept na rynku przemysłowym oraz coraz większe zapotrzebowanie na atrakcyjnie wyglądające urządzenia skłoniły firmę Glyn do poszerzenia wspomnianej rodziny o kolejne produkty. Pierwszy z nich to właśnie GLYN 7" ClearLCD, charakteryzujący się przemysłowymi cechami oraz wzornictwem znanym z rynku konsumenckiego. Przy większych ilościach możliwe są oczywiście dalsze modyfikacje, jak np. dodanie napisu itp. Kolejne, standardowe produkty są w planach i wkrótce będą miały swoją premierę.

Marcin Walerian
Glyn Polska
