Rozwiązanie przeznaczone jest do detekcji promieniowania w zakresie podczerwieni (IR). Charakterystyczna długość fali detektora (λspec) wynosi 12 µm. Odpowiedź widmowa rozciąga się do długości λcut-off = 14 µm, a maksimum czułości przypada
w pobliżu długości fali równej 10,6 µm.
Powierzchnia czynna elementu światłoczułego w detektorze (Ao) wynosi: 1×1 mm. Detektor cechuje się kątem akceptacji promieniowania równym 36°. Zintegrowane okno optyczne wykonane jest z selenku cynku (ZnSe) i pokryto je powłoką przeciwodbiciową. Jego konstrukcja okna obejmuje klin, który przeciwdziała powstawaniu interferencji optycznych. Typowa stała czasowa detektora nie przekracza 5 ns. Dla długości charakterystycznej fali najmniejsza czułość prądowa wynosi 0,07 A/W. Natomiast nominalna rezystancja elementu światłoczułego sięga około 200 Ω.

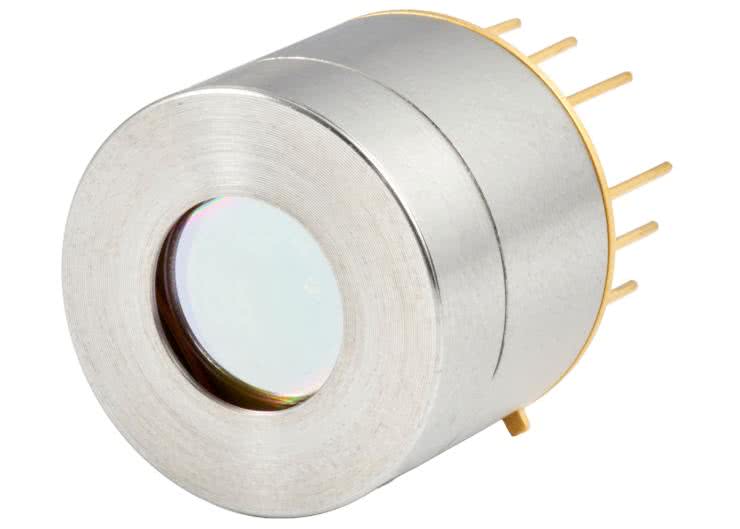

Napięcie polaryzacji detektora (Vb) nie może przekraczać 0,9 V. Dodatkowo w zakresie niskich częstotliwości obserwuje się pogorszenie stosunku sygnału do szumu wynikające z obecności szumu typu 1/f. Detektor PCI-3TE-12-1x1-TO8-wZnSeAR-36 zamknięto w obudowie TO-8 przystosowanej do montażu w szerokiej gamie układów pomiarowych. Konstrukcja obudowy zapewnia stabilne warunki pracy elementu oraz umożliwia integrację detektora z układami optycznymi szeroko stosowanymi w precyzyjnych systemach pomiarowych i analitycznych.
