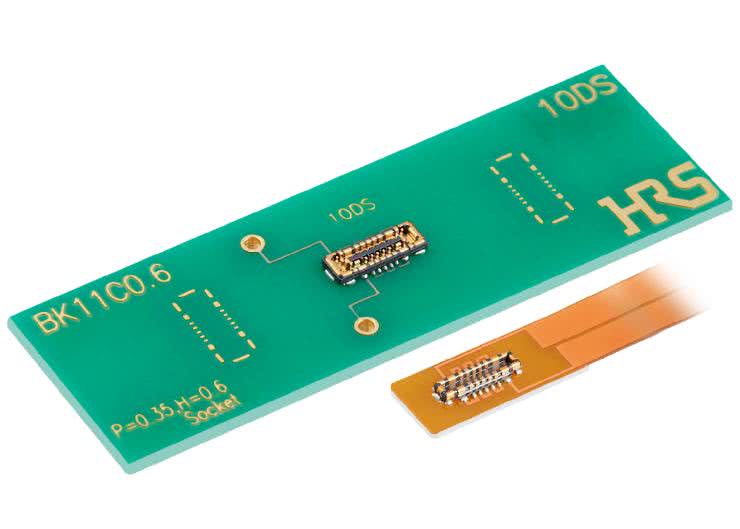

Charakteryzują się rastrem 0,35 mm, wysokością (po złączeniu) wynoszącą 0,6 mm oraz całkowitą szerokością 1,9 mm. Są złączami hybrydowymi, umożliwiającymi jednoczesne doprowadzenie zasilania i sygnałów sterujących do kilku modułów z wykorzystaniem jednego połączenia.
Złącza BK11 zawierają 2 główne styki zasilania o obciążalności prądowej po 4 A, 4 pomocnicze styki zasilania o obciążalności po 2,5 A oraz styki sygnałowe o obciążalności po 0,3 A. Maksymalna rezystancja styku wynosi 30 mΩ w przypadku torów zasilania i 50 mΩ dla torów sygnałowych, natomiast minimalna rezystancja izolacji pomiędzy stykami to 50 MΩ.
Konstrukcja mechaniczna została wzmocniona poprzez zastosowanie prowadnic metalowych, chroniących korpus przed uszkodzeniem w trakcie łączenia. Zakres samonaprowadzania, wynoszący do ±0,32 mm, ułatwia prawidłowe pozycjonowanie przy montażu automatycznym i ręcznym. Mechanizm blokujący generuje wyczuwalne kliknięcie po pełnym złączeniu, co pozwala jednoznacznie potwierdzić poprawne połączenie elektryczne. Zarówno wtyk, jak i gniazdo zawierają po 3 pola lutownicze dla każdego głównego styku zasilania, co zwiększa odporność połączenia na odrywanie padów od laminatu.
Złącza BK11 są przystosowane do pracy w szerokim zakresie temperatur otoczenia od –55 do +85°C. Są odporne na udary mechaniczne do 49 g (11 ms), a ich trwałość mechaniczną producent określa na 10 cykli łączenia.
