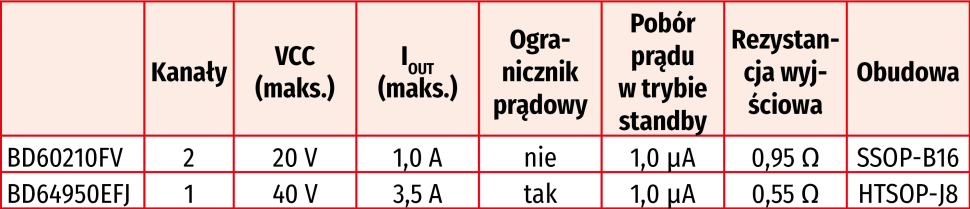

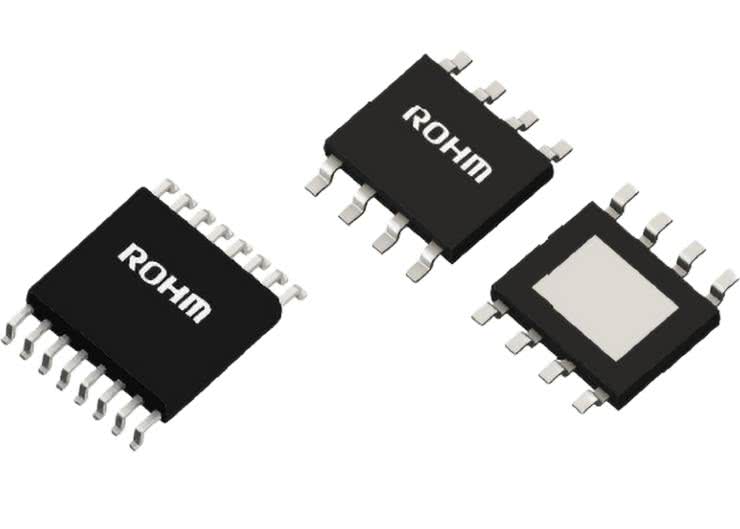

Układ BD60210FV jest przystosowany do pracy z napięciem zasilania od 8 V do 18 V i zawiera dwa wewnętrzne mostki, umożliwiające sterowanie dwoma niezależnymi silnikami. Taka konfiguracja pozwala również na współpracę z bipolarnymi silnikami krokowymi i elektromagnesami. Sterowanie jest realizowane bezpośrednio sygnałem PWM, bez potrzeby stosowania dodatkowych konwerterów. Architektura mostkowa pozwala na uproszczenie schematu aplikacyjnego i ograniczenie liczby współpracujących elementów zewnętrznych.
Układ może pracować z prądem ciągłym o natężeniu do 1 A/fazę i prądem szczytowym do 4 A/fazę.
BD64950EFJ to jednokanałowy sterownik z wyjściem mostkowym, przeznaczony do aplikacji o większej mocy. Charakteryzuje się dopuszczalnym napięciem roboczym 40 V oraz zdolnością dostarczania do obciążenia prądu ciągłego do 3,5 A i prądu szczytowego do 6 A.
Obsługuje zarówno bezpośrednie sterowanie PWM, jak i sterowanie PWM z regulacją prądu stałego. Niska rezystancja RDS(ON) ogranicza straty mocy i wydzielanie ciepła, co zwiększa sprawność energetyczną i upraszcza system chłodzenia w aplikacjach zasilanych z magistrali 24 V.
Oba układy zaprojektowano z myślą o zastosowaniu zarówno w nowych, jak i modernizowanych projektach. Pobierają one bardzo mały prąd w stanie czuwania, wynoszący maksymalnie 1,0 μA.
