W sekcji wejściowej układu zastosowano emiter podczerwieni o długości fali 850 nm, natomiast po stronie wyjściowej – wysokonapięciową fotodiodę. TDOC8012-04CC0 jest sprzęgaczem jednokanałowym o minimalnym współczynniku CTR równym 0,6%. Charakteryzuje się małym prądem upływu i dużą szybkością narastania sygnału, co jest istotne w aplikacjach wymagających szybkiej odpowiedzi układu sterowania, przy zachowaniu bardzo dobrej izolacji.

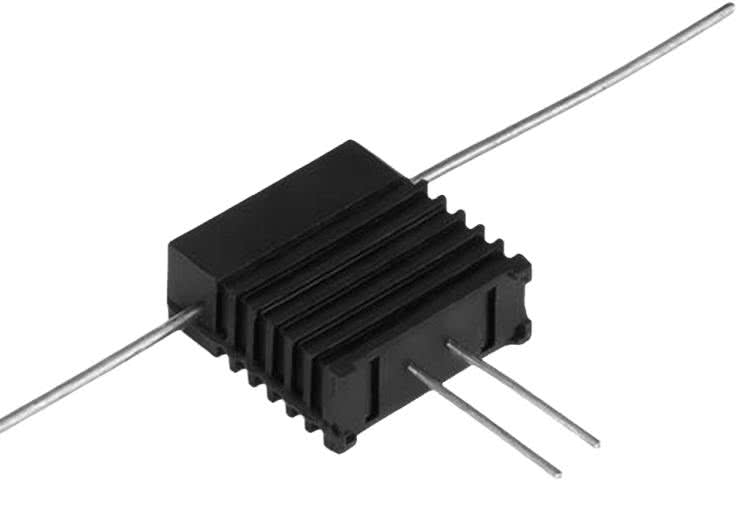

TDOC8012-04CC0 jest zamykany w 4-wyprowadzeniowej obudowie o powierzchni 12,7 × 12,7 mm i wysokości 5,2 mm. Pod względem rozkładu wyprowadzeń zapewnia kompatybilność z wcześniejszymi odpowiednikami, m.in. 66356 i 66353, co umożliwia bezpośrednią wymianę komponentów, bez konieczności modyfikowania projektu płytki drukowanej.
Ważniejsze parametry:
- napięcie przewodzenia: maks. 5 V @ IF=20 mA,
- maks. prąd upływu: 1 μA @ VIO=12 kV,
- CTR: min. 0,6% (IF(IN)=20 mA, VOUT=0 V),
- maks. prąd ciemny: 250 nA (IF(IN)=0 mA, VOUT=8 kV),
- dopuszczalna temperatura złącza: +100°C.
