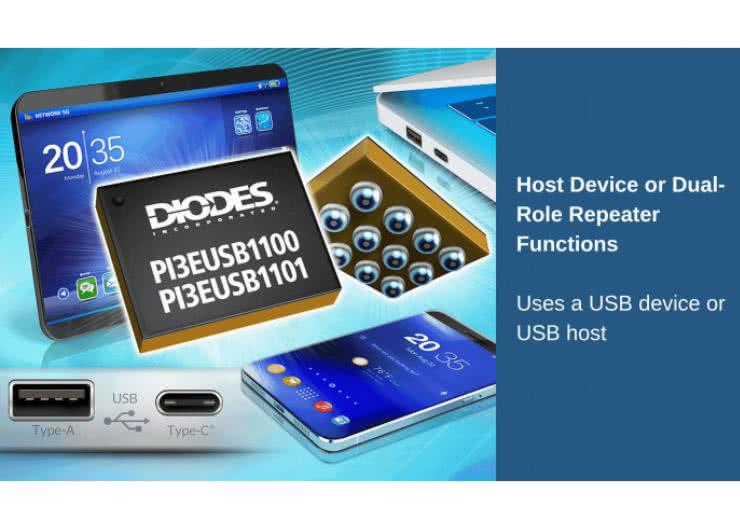

PI3EUSB1100 i PI3EUSB1101 umożliwiają precyzyjne dostrajanie parametrów toru transmisyjnego za pośrednictwem magistrali I²C, w tym regulowanie amplitudy nadajnika, wzmocnienia i czułości odbiornika. Pozwala to na kompensowanie strat w torze sygnałowym oraz spełnienie wymagań elektrycznych interfejsu USB przy różnych długościach ścieżek.
PI3EUSB1100 korzysta z magistrali I²C działającej przy napięciu 1,8 V, natomiast PI3EUSB1101 przy napięciu 1,2 V. Oba układy są zasilane z dwóch szyn: 3,3 V i 1,8 V i pobierają około 87 mW mocy podczas transmisji w trybie high-speed. Zapewniają odporność na wyładowania ESD do ±8 kV (HBM) na wszystkich wyprowadzeniach, ±1 kV w modelu CDM oraz ±8 kV dla wyładowań kontaktowych na liniach D+ i D–, zgodnie ze specyfikacją IEC 61000-4-2. Zakres dopuszczalnej temperatury pracy rozciąga się od –40 do +85°C, co pozwala na stosowanie w środowisku przemysłowym.
Oba układy są zamykane w obudowach WLCSP o powierzchni 1,65×1,22 mm. Ich zakres zastosowań obejmuje poprawę integralności sygnału w systemach, w których interfejs eUSB2 musi współpracować z klasycznym USB 2.0, w tym w laptopach, komputerach stacjonarnych i systemach wbudowanych.
