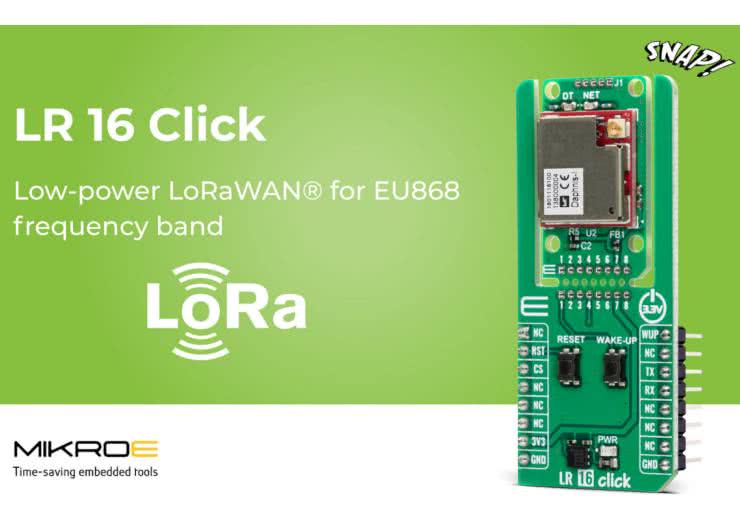

Została zrealizowana z wykorzystaniem modułu WIRL-LORA Daphnis-I z „bezprzewodowym” mikrokontrolerem STM32WLE5CCU6 produkcji STMicroelectronics. Jest zgodna ze specyfikacją LoRaWAN 1.0.4 w klasach A, B i C oraz obsługuje protokoły niestandardowe do realizacji sieci o topologiach peer-to-peer, star i mesh z adresowaniem unicast, multicast i broadcast.
LR 16 Click pracuje w „europejskim” paśmie 868 MHz.
Maksymalna moc wyjściowa nadajnika wynosi 13,4 dBm, co pozwala na realizację transmisji dalekiego zasięgu z zachowaniem zgodności z obowiązującymi wymaganiami regionalnymi. Komunikacja z zewnętrznym mikrokontrolerem odbywa się przez interfejs UART z wykorzystaniem komend AT. Płytka udostępnia funkcje aktualizacji oprogramowania oraz kontroli procesu bootowania. Do celów diagnostycznych przewidziano interfejs SWD, umożliwiający debugowanie oprogramowania wbudowanego, natomiast diody LED sygnalizują aktywność transmisji oraz stan pracy sieci. Funkcja ClickID umożliwia automatyczną identyfikację płytki przez system host, co upraszcza proces integracji.
Dzięki zgodności z gniazdem mikroBUS, płytka LR 16 Click nadaje się do współpracy z dowolną platformą wspierającą ten standard. Konstrukcja mechaniczna typu Click Snap pozwala na zmniejszenie rozmiaru PCB w końcowych etapach prototypowania.
Producent oferuje dla opisywanego modułu biblioteki mikroSDK, pozwalające na bezpośrednie wykorzystanie gotowych funkcji programistycznych. Ułatwia to integrację z systemami embedded, bez potrzeby tworzenia podstawowego stosu komunikacyjnego od zera.
Integracja układu radiowego, mikrokontrolera oraz stosu protokołów na jednej płytce pozwala na szybkie wykonanie prototypu urządzenia IoT/IIoT, wymagającego długiego zasięgu transmisji przy małym poborze mocy.
