Nowa seria oscyloskopów DOV marki Voltcraft obejmuje osiem zróżnicowanych modeli, które są już dostępne na Conrad Sourcing Platform. Urządzenia te charakteryzują się lekką, kompaktową konstrukcją, wyposażeniem w dwa lub cztery kanały analogowe oraz szerokością pasma od 70 do 250 MHz. Dzięki tym cechom doskonale sprawdzają się zarówno w zastosowaniach mobilnych, jak i w środowiskach edukacyjnych. Zintegrowane złącze HDMI umożliwia wyświetlanie obrazu z ekranu na dużych monitorach. Modele z wbudowanym generatorem funkcyjnym i analizatorem stanów logicznych dodatkowo poszerzają zakres ich zastosowań.
Obsługa za pomocą ekranu dotykowego
Uciążliwe kręcenie, naciskanie i regulowanie pokręteł to już przeszłość: wszystkie modele z serii oscyloskopów Voltcraft DOV wyposażone są w wygodny ekran dotykowy, który umożliwia obsługę również za pomocą gestów – podobnie jak w smartfonie. Podkreślamy słowo można” – wyjaśnia Harald Lehner. Jak dodaje odpowiedzialny za produkt menedżer marki Voltcraft: „Pokrętła i przyciski są oczywiście nadal dostępne i mogą być używane jako dodatkowe lub alternatywne elementy sterujące również w modelach DOV”.
Szeroka gama modeli

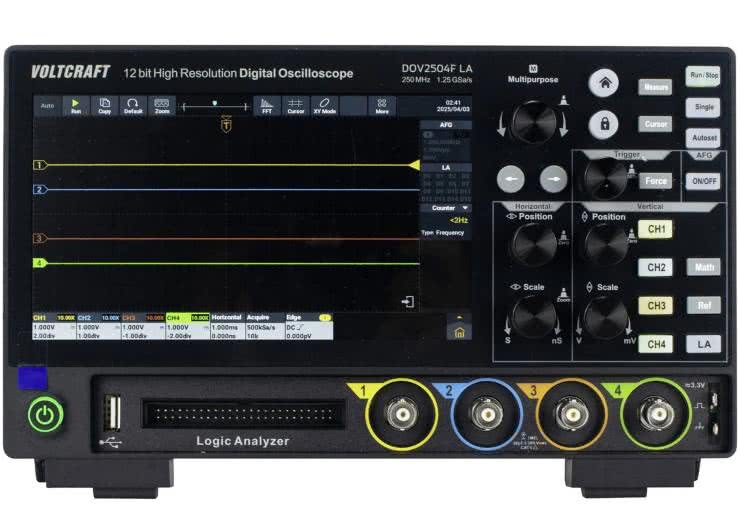

Osiem modeli z nowej serii oscyloskopów DOV marki Voltcraft wygląda na pierwszy rzut oka bardzo podobnie, ale oferuje różne parametry techniczne, dopasowane do odmiennych potrzeb. Dwa modele mają pasmo przenoszenia 70 MHz, kolejne dwa – 100 MHz, a każdy z nich jest dostępny w wersji z dwoma lub czterema analogowymi wejściami. Różnicę w przypadku modeli 125 i 250 MHz stanowi wbudowany generator funkcyjny (AWG): wszystkie cztery urządzenia mają po cztery analogowe wejścia, ale tylko jeden model z kategorii 125 MHz oraz flagowy model Voltcraft DOV 2504F LA są wyposażone w AWG. Dodatkowo, te cztery wersje mają w standardzie 16-kanałowy analizator stanów logicznych. Do tego celu można wykorzystać sondę logiczną Voltcraft DOV-PP116 z 16 kanałami, którą należy zakupić oddzielnie.
Rozbudowane funkcje
„Podczas opracowywania tej serii kierowaliśmy się konkretnymi wymaganiami grup docelowych” – wyjaśnia Harald Lehner. W związku z tym nowa seria DOV imponuje szeregiem zaawansowanych funkcji technicznych: przetwornik analogowo-cyfrowy o rozdzielczości 12 bitów należy do standardowego wyposażenia, podobnie jak złącza USB, LAN i HDMI. Wszystkie cyfrowe oscyloskopy DOV marki Voltcraft pracują z maksymalną częstotliwością próbkowania 1,25 GSa/s. Prędkość rejestracji w czasie rzeczywistym wynosi 50 000 przebiegów na sekundę (wfms/s), a przy użyciu pamięci segmentowej aż 700 000 wfms/s, co pozwala na wizualizację nieregularnych zakłóceń. Zakres poziomej prędkości skanowania rozciąga się od 1 ns/div do 1000 s/div. Bogaty zestaw funkcji wyzwalania oraz możliwość dekodowania magistrali danych (RS232/UART, I²C, SPI, LIN, CAN) znacznie poszerzają zakres zastosowań. W zestawie z modelami 4-kanałowymi znajdują się odpowiednio cztery sondy pomiarowe.
Dodatkowe funkcje ułatwiają
Funkcja FFT umożliwia rozkład sygnału na jego składowe częstotliwościowe i rozszerza możliwości analizy oscyloskopu Voltcraft. Rozbudowane funkcje matematyczne oraz pomiary za pomocą kursorów pozwalają na szybką i wielokanałową ocenę sygnału. Dla zapewnienia kontroli jakości istotna jest funkcja Pass/Fail, która umożliwia zdefiniowanie sygnału odniesienia i porównanie go z aktualnym sygnałem. W przypadku wystąpienia odchyleń, urządzenie rozpoznaje niezgodność i generuje impuls wyjściowy przez tylny port BNC.
Wyświetlanie obrazu na potrzeby edukacji i szkoleń
Niezależnie od tego, czy chodzi o przejrzyste przedstawienie wyników pomiarów w zespole, wykorzystanie w kontekście edukacyjnym, czy podczas szkoleń – wyjście HDMI z tyłu urządzenia okazuje się w takich sytuacjach niezwykle przydatne. Dzięki niemu obraz z oscyloskopu można w prosty sposób wyświetlić na dowolnym ekranie, czyniąc go dostępnym także dla większych grup.
Porównanie nowych oscyloskopów Voltcraft? – Wszystko, co trzeba wiedzieć o serii DOV, można znaleźć tutaj.
