Seria WEX025664B od Winstar

Seria WEX025664B od Winstar

Wyświetlacze w technologii OLED są szczególnie cenione ze względu na doskonałą czytelność eksponowanych treści, która jest osiągana m.in. za sprawą podwyższonego kontrastu. Dla wyświetlaczy serii WEX025664B kontrast wynosi 2000:1. Jednocześnie czytelność nie jest warunkowana innymi czynnikami, takimi jak np. intensywność oświetlenia w otaczającej przestrzeni.

Wyświetlacze OLED są zbudowane z organicznych diod LED, które stanowią źródło światła. To sprawia, że nie jest konieczne stosowanie dodatkowego podświetlenia i przekłada się na redukcję wymiarów i wagi modułu. Niewątpliwym atutem wszystkich OLED-ów jest zakres temperatur pracy - modele z serii WEX025664B są przystosowane do pracy zarówno w niskich (od -40°C), jak i wysokich (do 80°C) temperaturach, co pozwala na ich zastosowanie zarówno w aplikacjach indoorowych, jak i outdoorowych.

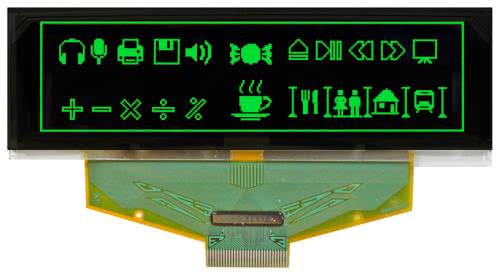

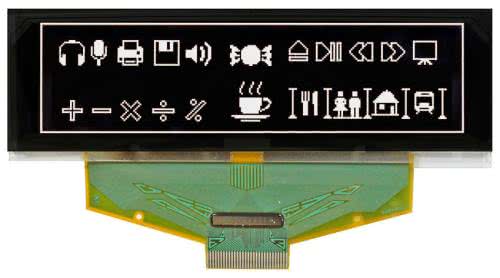

Na serię WEX025664B składają się cztery modele o przekątnej 3,12 cala i rozdzielczości 256×64 px. Różnią się one kolorem tworzących je diod, a co za tym idzie kolorem prezentowanych treści - dostępne są w wariancie białym (WEX025664BWPP3N00000), żółtym (WEX025664BLPP3N00000), zielonym (WEX025664BGPP3N00000) oraz niebieskim (WEX025664BSPP3N00000). Znajdą zastosowanie w urządzeniach, które projektowane są z myślą o pracy w wymagających środowiskach, np. w przemyśle. Mogą być montowane m.in. w przenośnych urządzeniach pomiarowych, które powinny sprawnie funkcjonować nie tylko w zmiennych warunkach atmosferycznych, lecz również np. w zapylonym czy zawilgoconym otoczeniu. W tabeli 1 zaprezentowano najważniejsze parametry omawianej serii.

Tabela 1. Najważniejsze parametry wyświetlaczy serii WEX025664B
rozmiar 3,12”
rozdzielczość 256×64 px
rodzaj modułu graficzny
sposób montażu COF
kontrast 2000:1
interfejs 6800, 8080, SPI
kontroler SSD1322
zasilanie 3 V
obszar aktywny 76,778 (H)×19,178 (V) mm
wymiary zewnętrzne 88,0 (H)×27,8 (V)×2,01 (D) mm
zakres temperatur pracy -40...80°C

Tego typu rozwiązania OLED-owe są coraz częściej stosowane również jako dodatkowe ekrany w kioskach, w których uiszczamy opłaty, służąc do prezentowania szczegółów dotyczących transakcji. Dostrzeżemy je m.in. w automatach sprzedających, biletomatach i parkomatach, kasach samoobsługowych. Seria WEX025664B znajdzie zastosowanie również w elektronice konsumenckiej m.in. w sprzętach RTV (np. odtwarzacze audio/video) i AGD (np. mikrofalówki czy ekspresy), a także innych akcesoriach (np. drukarkach czy skanerach).

Spośród wyświetlaczy Winstar polecamy, także modele o przekątnej 0,66 cala WEO006448A, 0,96 cala WEO012864D czy 1,28 cala WEO012864L. Wartymi uwagi są również wyświetlacze okrągłe o średnicy 1,18 cala WEO128128B.

http://bit.ly/2LB2tmj
