Wzmacniacz Ernő Borbélya na lampie 6S33S z możliwością pracy na dwóch i na jednym systemie triodowym lampy

Wzmacniacz Ernő Borbélya na lampie 6S33S z możliwością pracy na dwóch i na jednym systemie triodowym lampy
Pobierz PDF Download icon

Kiedy Ernő Borbély w 1996 roku w miesięczniku Glass Audio opisał projekt swojego wzmacniacza na rosyjskiej lampie 6C33C, wspomniał że lampę tą wybrał dlatego, że pozwalała na włączonych dwóch włóknach żarzenia osiągnąć wyższą moc wyjściową od popularnych lamp 300B i 2A3. Lampa ta jednak zaprojektowana została do pracy z włączonym jednym systemem triodowym, drugi system miał w zastosowaniach militarnych pozostawać "bojową" rezerwa na wypadek uszkodzenia pierwszego.

W codziennych odsłuchach zwykle wystarcza nam mniejsza moc wyjściowa wzmacniacza a możliwość zaoszczędzenia lamp czy zużywanej energii też jest istotną pozycją naszego budżetu. Opracowanie to opisuje praktycznie sprawdzone możliwości pracy wzmacniacza na jednym systemie triodowym lampy.

Jako model dla porównania nowych konfiguracji stopnia końcowego, został wykorzystany wzmacniacz pana Krzysztofa Kota (kotok@poczta.onet.pl), który zainspirowany przed laty artykułem Ernő Borbélya zbudował taki wzmacniacz. W stopniu końcowym zastosowano transformatory głośnikowe firmy EDIS. Pan Leszek Ogonowski przyjął zamówienie na wykonanie na bazie oferowanych aktualnie transformatorów EDIS LOSE-50-1-6S33S, pary transformatorów testowych, o zmienionych impedancjach dopasowania do głośników (fotografia 1).

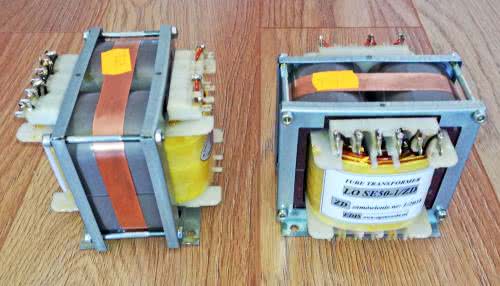

Fotografia 1. Dwuimpedancyjne transformatory dla lampy 6S33S wykonane przez firmę EDIS Leszek Ogonowski

Umożliwiło to porównanie parametrów nowych impedancji z dotychczasowymi, wykonanymi na bazie tego samego rdzenia transformatorowego. Zmodyfikowany wzmacniacz został przesłuchany przez grono melomanów, w ocenie których walory odsłuchowe dla pracy na jednym systemie triodowym wydały się lepsze, a część z nich wypowiedziała się że satysfakcjonowałby ich wzmacniacz z możliwością pracy tylko na jednym systemie triodowym, bo dla nich, moc wyjściowa jaką osiągnął wzmacniacz była wystarczająca.

Wzmacniacz według projektu Ernő Borbélya

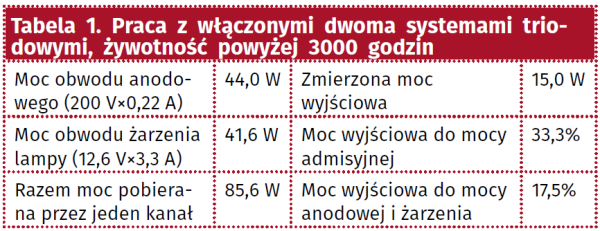

Ernő Borbély projektując swój wzmacniacz założył że będzie on pracował wyłącznie na dwóch systemach triodowych. Dla zapewnienia długiej żywotności lampy, ograniczył jej moc admisyjną do 44,0 W i wartości spoczynkowego punktu pracy przyjął: Uo=200 V, Io=220 mA. Po nastawieniu tych punktów pracy na wzmacniaczu modelowym, zmierzona moc bez zniekształceń wyniosła około 15,0 W. Wzmacniacz był badany na kilku zamienianych lampach, a uzyskane moce różniły się w granicach do 0,5 W. Dla porównania, efektywności energetycznej wzmacniacza, zostały pomierzone moce wyjściowe i pobierane z zasilacza, w rozpatrywanych topologiach. Pobór mocy przez stopień końcowy wzmacniacza według koncepcji Ernő Borbélya została w tabeli 1.

Koncepcja wzmacniacza z dwuimpedancyjnym transformatorem głośnikowym

Zostało przyjęte założenie, że mając do dyspozycji możliwość pracy z większą mocą na dwóch systemach triodowych i z mocą mniejszą na jednym systemie, długą żywotność lampy może zapewniać system pojedynczy który będzie częściej wykorzystywany, natomiast w systemie pracy równoległej triod, priorytetem będzie uzyskanie wyższej mocy kosztem żywotności lampy.

W pierwszym zbudowanym wzmacniaczu według tej koncepcji, została zapewniona możliwość przełączania wzmacniacza podczas jego pracy z systemu podwójnego na pojedynczy przez zmianę dopasowania impedancyjnego na odczepie uzwojenia wtórnego transformatora. Rozwiązanie takie miało zapewnić bezpieczeństwo eksploatacji wzmacniacza, aby podczas przypadkowego przełączenia podczas jego pracy, nie doszło do przerwania nie tylko składowej przemiennej sygnału akustycznego, ale również składowej stałej prądu spoczynkowego, czego skutkiem jeżeli przełączanie odbywałoby się na uzwojeniu pierwotnym, byłoby powstanie łuku elektrycznego na stykach przełącznika i w konsekwencji uszkodzenie transformatora i lampy.  Taka koncepcja wymagała zastosowania w obwodzie magnetowodu transformatora, szczeliny magnetycznej obliczonej dla prądu spoczynkowego systemu podwójnego, co po przejściu na system pracy z pojedynczą triodą, ograniczało dolne pasmo przenoszenia, dla którego to systemu pracy, szczelina magnetyczna w rdzeniu mogłaby być mniejsza.

W transformatorach firmy EDIS przełączanie impedancji odbywa się na odczepie uzwojenia pierwotnego dobranym tak, aby zarówno dla pracy z jednym systemem triodowym jak i z dwoma, namagnesowanie rdzenia było zbliżone i szczelina magnetyczna nie powodowała ograniczeń dolnego pasma przenoszenia dla żadnego z systemów pracy. Zabezpieczenie przed przypadkowym przełączeniem wzmacniacza można rozwiązać prostymi metodami utrudniającymi dostępem do przełącznika podczas pracy wzmacniacza.

Charakterystyka robocza dla równolegle połączonych systemów triodowych

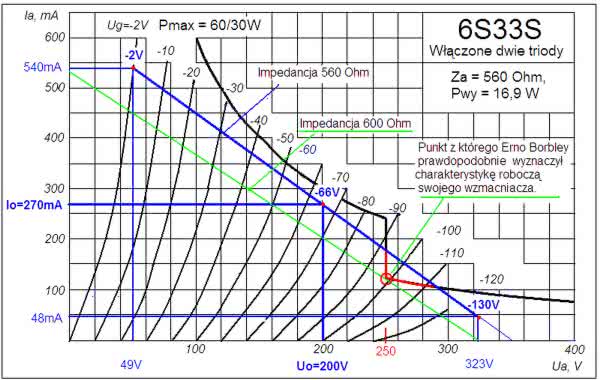

Do wyznaczenia nowej charakterystyki przyjęto że moc admisyjna lampy wyniesie około 90% mocy maksymalnej, co powinno zapewnić żywotność lampy na poziomie 1500 do 1800 godzin. Dla tej mocy na katalogowej rodzinie charakterystyk anodowych została wyznaczona charakterystyka robocza stopnia końcowego,  przedstawia ją rysunek 1. Na wykresie przedstawiona została też charakterystyka robocza dla impedancji dopasowania 600 Ω, wyprowadzona z punktu ograniczenia mocy maksymalnej z 60 W do 30 W przy napięciu 250 V, z którego to punktu prawdopodobnie charakterystykę swojego wzmacniacza wyznaczał Ernő Borbély. Wtedy lampa ta nie była jeszcze dobrze poznana w zastosowaniach audio i uwzględnienie ograniczenia wynikającego z noty katalogowej miało uzasadnienie. Dzisiaj dzięki doświadczeniom wielu konstruktorów, jesteśmy bogatsi o wiedzę o dużej odporności na przeciążenia i wyższe napięcia pracy lampy. Prawdopodobnie też dla pracy w zakresie wyższych napięć pracy lampa ta nie została projektowana, a jej konstruktor dla napięcia 250 V po prostu postawił na charakterystyce pionową „kreskę” ograniczając jej moc maksymalną do 30 W.  Przy opracowaniu nowej aplikacji zostało przyjęte założenie wypośrodkowania mocy maksymalnej do ok. 45 W dla napięcia 250 V, przy czym przy napięciu pracy ok. 300 V moc admisyjna nie powinna już przekraczać 30 W (rysunek 2).

Rysunek 2. Wykres charakterystyki roboczej dla równoległego połączenia wewnętrznych triod lampy

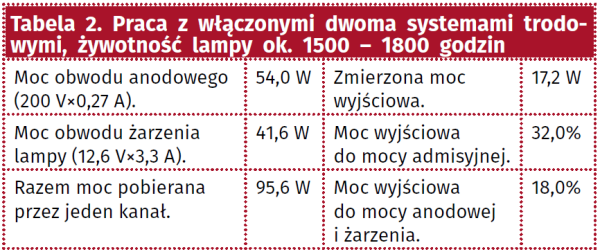

Napięcie anodowe Uo pozostało jak we wzmacniaczu Ernő Borbélya na poziomie ok. 200 V, zwiększony został natomiast prąd spoczynkowy Io z 220 mA do 270 mA. Dla tych parametrów impedancja dopasowania wyznaczona dla klasy A Single Ended wyniosła ok. 560 Ω. Zestawienie wyników otrzymanych z pomiarów umieszczono w tabeli 2.

Charakterystyka robocza dla pojedynczego systemu triodowego

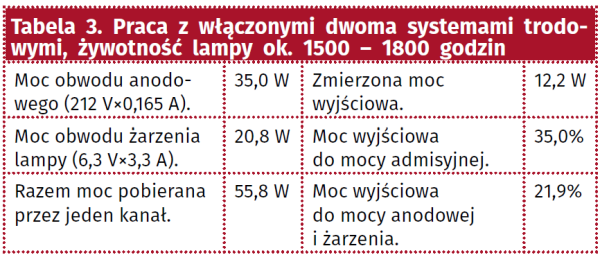

Dla pracy wzmacniacza z pojedynczą triodą przyjęta została długowieczność na poziomie ok. 3000 godzin i moc admisyjna wyznaczona na ok. 35 W. Wybrana charakterystyka robocza jest pokazana na rysunku 3. Przy napięciu anodowym 250 V moc wynosi ok. 30 W, jednak charakterystyka katalogowa podana jest dla anodowego prądu ciągłego lampy stabilizacyjnej, a dla sygnału sinusoidalnego moc RMS będzie niższa (tabela 3). Pozostaje jednak wątpliwość, czy dla zastosowań audio nie powinna być brana pod uwagę też chwilowa wartość prądu katodowego lampy. Dla przyjętej impedancji dopasowania i punktu pracy spoczynkowej sytuacja taka jednak nie zachodzi.

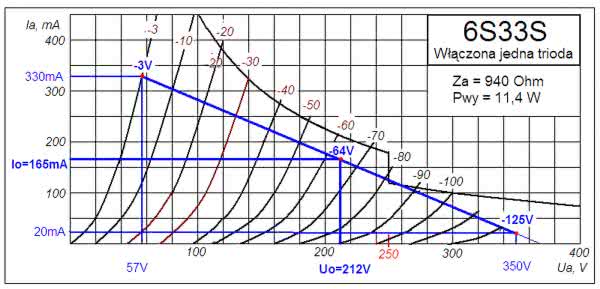

Rysunku 3. Wykres charakterystyki roboczej dla pracy z włączonym jednym systemem triodowym

Podsumowanie

Zestawienia wyników dla porównywanych systemów pracy lampy nie uwzględniają strat w obwodach zasilania anodowego stopni końcowych. Po ich uwzględnieniu moc tracona w jednym kanale wzmacniacza wyniesie ok. 100 W dla systemu równoległego i ok. 60 W dla pracy w systemie pojedynczym. Konsumpcja energii wzmacniacza obniży się więc z ok. 230 W do ok. 150 W. Żywotność lamp też wydłuży się do ok. 6000 godzin, po 3000 dla każdej z dwóch wewnętrznych triod.  Wysoka ocena przez grupę melomanów jakości dźwięku przy włączonym jednym włóknie żarzenia lampy też przekonuje do budowy wzmacniaczy z możliwością wyboru rodzaju pracy. Do takiej przecież została zaprojektowana ta lampa.

Zbigniew Dybał

Artykuł ukazał się w
Elektronika Praktyczna
styczeń 2019
