Załóżmy, że dla potrzeb tego ćwiczenia narysujemy śrubę M16×1,5, nagwintowaną na długości 25 mm. Parametry gwintu nie są automatycznie ustalane przez Design Spark Mechanical, więc należy je odnaleźć w odpowiednich poradnikach (na przykład, na stronie internetowej https://goo.gl/9iv9yW) lub obliczyć. Dla śruby M16×1,5 mm są one następujące:
- Skok gwintu (P): 1,5 mm.
- Średnica nominalna gwintu nakrętki i śruby (D=d): 16 mm.
- Średnica średnia gwintu nakrętki i śruby (D2=d2): 15,026 mm.
- Średnica wewnętrzna gwintu nakrętki i śruby (D1=d1): 14,376 mm.
- Średnica rdzenia śruby (D3): 14,160 mm.
- Kąt zarysu gwintu: 60°.
Główną trudność stanowi narysowanie gwintu. Z łbem śruby np. o kształcie sześciokątnym poradzimy sobie bez żadnego trudu posługując się wcześniejszymi artykułami, więc załóżmy, że wykonywana przez nas śruba będzie miała łeb walcowy z nacięciem dla płaskiego wkrętaka.

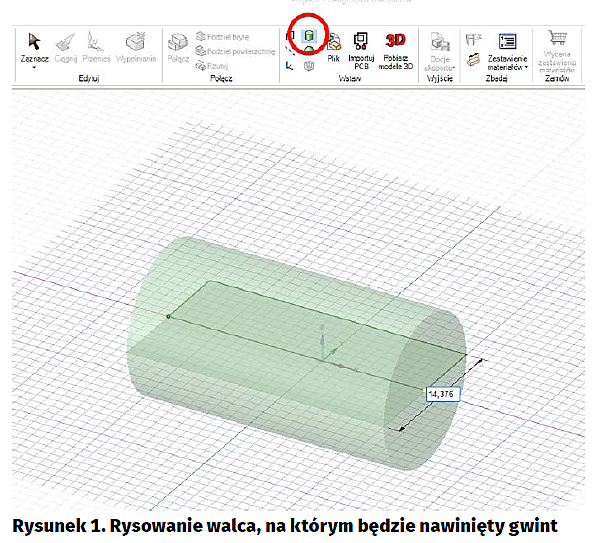

Na początek rysujemy walec, na którym ułożymy spiralę o przekroju trapezowym, tworzącą gwint. W tym celu posługujemy się narzędziem „Cylinder”. Po jego wybraniu rysujemy linię będącą osią symetrii cylindra o długości 25 mm. Następnie, po osiągnięciu zadanej długości i kliknięciu myszką (lub jej wpisaniu i naciśnięciu Enter), rysujemy linię będącą średnicą cylindra. Wygodniej niż posługiwać się myszką jest wpisać wymiar za pomocą klawiatury, ponieważ podajemy go z dokładnością do trzeciego miejsca po przecinku. Dla rysowanej przez nas śruby M16×1,5 odczytana z tabeli „średnica rdzenia śruby” wynosi 14,376 mm (rysunek 1).

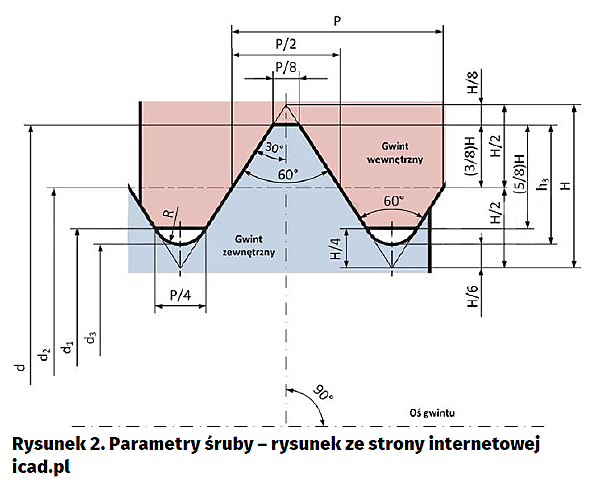

Tu należy się kilka słów wyjaśnienia. Na rysunku 2 zaczerpniętym ze strony internetowej www.icad.pl pokazano parametry gwintu. Widać na nim, że średnica rdzenia śruby D3 jest mniejsza od średnicy wewnętrznej gwintu D1. Podstawa gwintu jest umieszczona na średnicy wewnętrznej D1, a różnicę pomiędzy nią a średnicą rdzenia „wypełnia” zaokrąglony rowek, który w najwyższym punkcie osiąga parametr „średnica rdzenia śruby” D3 tj. w naszym wypadku 14,160 mm. Ta informacja będzie nam potrzebna do wykonania zagłębienia poniżej podstawy gwintu.
Jak wynika z rys. 2, wysokość zęba to średnica rdzenia nominalna D pomniejszona o średnicę rdzenia śruby D3, to jest 1,84 mm. W związku z tym, że musimy narysować pojedynczy ząb, który następnie zostanie owinięty wokół rdzenia, to jego wysokość będzie wynosiła połowę obliczonej różnicy tj. 0,92 mm (zamieniamy średnicę na promień). Kąt zarysu gwintu to 60°, a prosta odcinająca wierzchołek trójkata ma dłuigość 1/8 skoku tj. 1/8×1,5 mm=0,1875 mm. Narysujmy to.

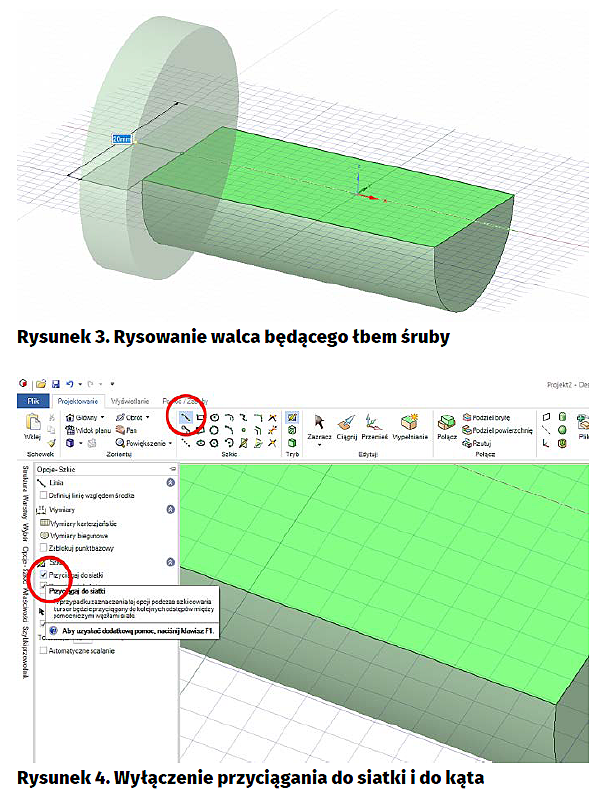

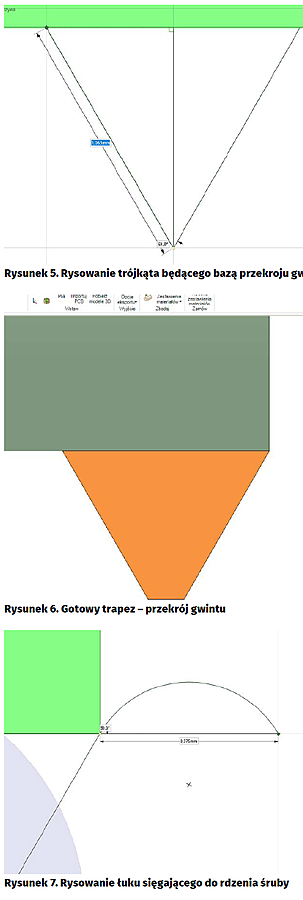

W celu narysowania trapezu tworzącego przekrój gwintu posłużyłem się następującym sposobem. Aby nie wykonywać żmudnych obliczeń długości ścianki trójkąta, narysowałem odcinek prostopadły do powierzchni walca śruby o długości równej wysokości gwintu, to jest 0,92 mm. Następnie, z jego końca narysowałem dwa odcinki do powierzchni śruby – jeden pod kątem 60°, a drugi 30° (rysunek 5). Dorysowałem podstawę trójkąta, wypełniłem go za pomocą narzędzia „Wypełnij”, odciąłem wierzchołek rysując dwa odcinki o długości 0,094 mm, prostopadłe do wysokości zęba i połączone końcami. Następnie skasowałem zbędne fragmenty figury i dosunąłem powstały trapez do podstawy śruby uzyskując efekt pokazany na rysunku 6.
Teraz musimy wykonać łuk sięgający wierzchołkiem rdzenia śruby, co nie jest trudne. W tym celu posługujemy się narzedziem „Łuk z trzech punktów”. Cięciwa łuku ma mieć długość P/4 (skok gwintu/4) = 0,375 mm, jego promień jest równy różnicy pomiędzy D1 i D3 wynoszącej 0,216 mm (rysunek 7). Początek i koniec łuku łączymy za pomocą odcinka. Powstała w ten sposób figura będąca częścią koła posłuży nam do nacinania rowka w walcu. Po tych przygotowaniach można rozpocząć „owijanie” trzpienia śruby gwintem.
Na koniec, rysując trójkąt na końcu gwintu oraz za pomocą funkcji „Ciągnij” odcinamy ten koniec, co ułatwi nakręcanie nakrętki. Wykonujemy też prostokątne nacięcie dla wkrętaka. Dopiero co narysowaną śrubę (rysunek 12) zapisujemy na dysku – w formacie natywnym i w formacie STL, który może być odczytany przez slicer Cura.
Jak łatwo zorientować się, ze względu na wycięcie w łbie i sam gwint śruba będzie musiała być drukowana z użyciem materiału podporowego. Tu bardzo przyda się możliwość jednoczesnego drukowania za pomocą dwóch głowic, którą ma drukarka Ultimaker 3. Dzięki temu śruba może być po prostu wydrukowana w całości i nie trzeba jej dzielić na części. Śrubę wydrukujemy z czerwonego PLA, a jako materiału podporowego użyjemy rozpuszczalnego w wodzie PVA. Model śruby załadowany do programu Cura pokazano na rysunku 13, natomiast gotową, wydrukowaną śrubę na fotografii 14.
Raczej nie namawiam do używania drukarki 3D do wykonywania śrub, jeśli można kupić gotowe, wykonane np. z Nylonu. Rysowanie śruby z tego artykułu bardziej należy potraktować jak ćwiczenie. Jak łatwo zauważyć, wydruk śruby M16×1,5 o długości 25 mm przy wypełnieniu 20% i wysokości warstwy 0,1 mm trwa blisko 2 godziny. Powodem jest konieczność jednoczesnego nakładania przez drukarkę materiału podporowego i materiału tworzącego śrubę, co pochłania sporo czasu. Niemniej jednak, opisywany sposób rysowania może przydać się do wykonania nietypowych części prototypów urządzeń, w których są używane połączenia gwintowane, na przykład – do zamocowania płytki drukowanej, wyświetlacza, dźwigni i innych.
Jacek Bogusz, EP
