Ósma wersja popularnego LOGO! jest na rynku od kilku lat. Jego bogate wyposażenie, zaawansowane możliwości wersji 0BA8 powodowały i silne "usieciowienie" powodują, że cieszy się ona dużą popularnością wśród projektantów systemów małej automatyki.

Najnowsze modyfikacje wprowadzone do LOGO! 8, dotychczas bardzo słabo nagłaśniane przez producenta, znacznie poszerzają obszary łatwego i wygodnego aplikowania tego sterownika. Przekonajcie się o tym czytając artykuł.

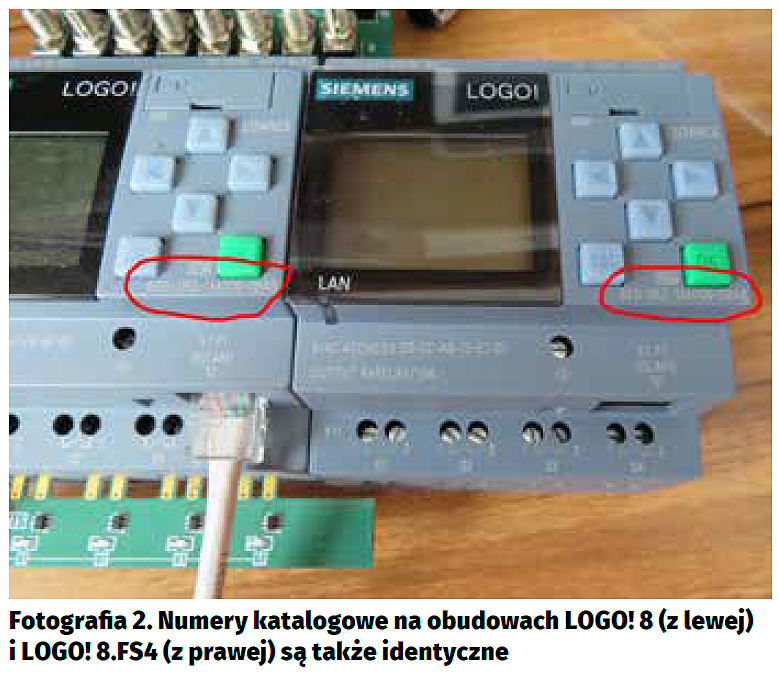

Stosunkowo skąpe informacje na temat wprowadzenia przez Siemensa nowej wersji LOGO! 8 powodują, że większość użytkowników może nie zdawać sobie sprawy z tego, że używa w swoich projektach wersji oznaczonej symbolem LOGO! 8.FS4. Najnowsza wersja LOGO! 8 różni się od wcześniej dostępnych na rynku wyłącznie oprogramowaniem (firmware), natomiast numery katalogowe wszystkich modeli LOGO! 8 pozostały takie same (przykład na fotografii 1 i fotografii 2).

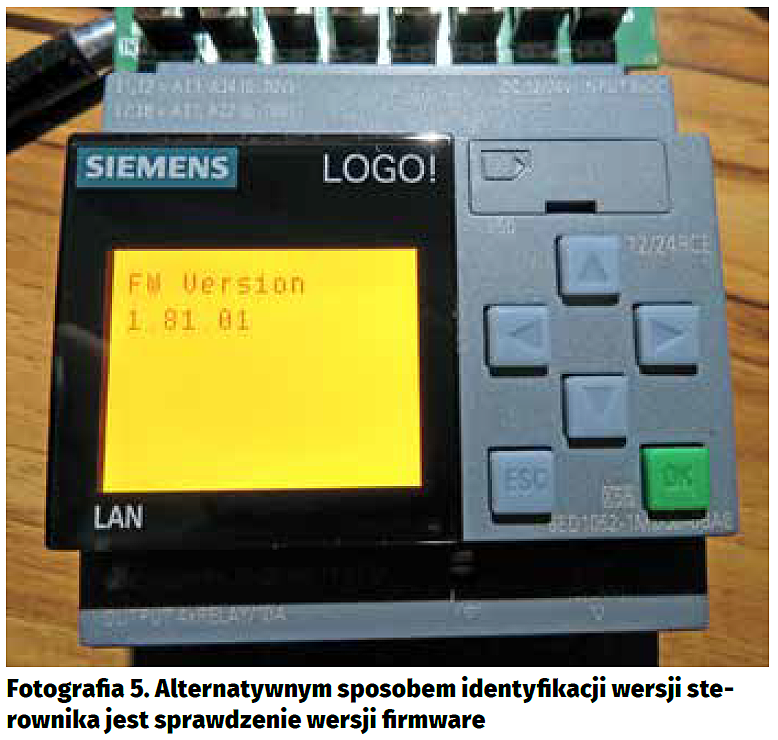

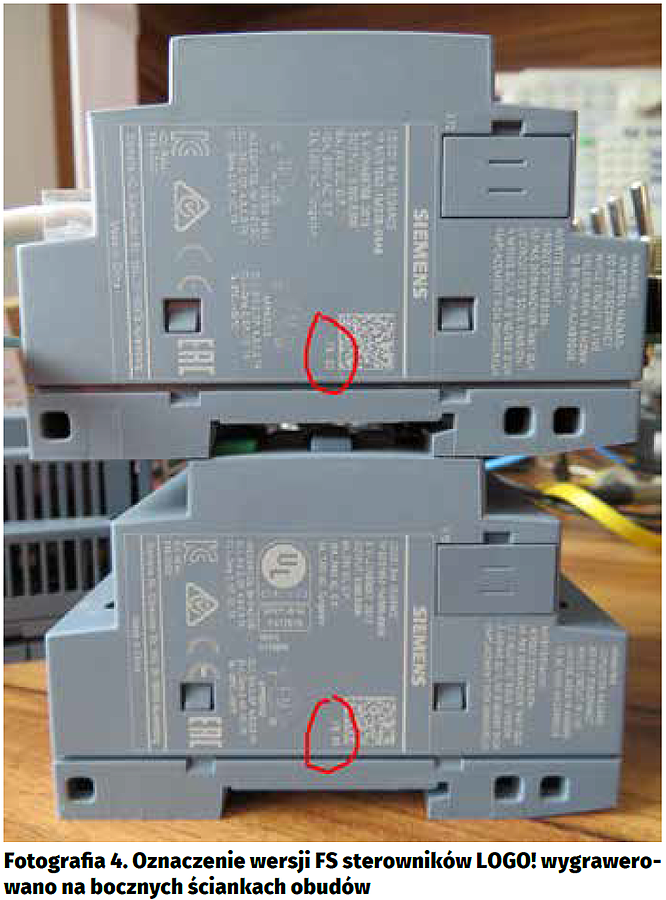

Identyfikację wersji sterownika umożliwia nadruk na górnej części etykiety opakowania (fotografia 3) oraz symbol wygrawerowany na boku obudowy LOGO! 8 (fotografia 4). Jeżeli z jakichś przyczyn identyfikacja wersji LOGO! nie jest możliwa, można pokusić się o sprawdzenie wersji firmware zapisanej w pamięci sterownika (w menu konfiguracyjnym wybieramy Diagnostics>Software>FW Version – fotografia 5). Modele FS4 zaczynają się od wersji firmware o numerze V1.81.01, niezależnie od typu LOGO!





Aplikacje dla LOGO! 8.FS4 można tworzyć za pomocą oprogramowania LOGO! Soft Comfort w wersji 8 lub nowszej (obecnie jest już dostępna 8.1). Wersja LOGO! Soft Comfort 8.1 udostępnia narzędzia pozwalające w pełni wykorzystać możliwości LOGO! 8.FS4, co nie jest możliwe przy wykorzystaniu wersji LOGO! Soft Comfort 8.

Nowości w LOGO! 8.FS4 są następujące:

- Zintegrowano mechanizmy współpracy z Excelem, do czego służy dystrybuowane przez producenta bezpłatne narzędzie LOGO! Access Tool, które ma postać pliku dodatków dla Excela (xlam). Narzędzie udostępnia użytkownikom Excela polecenie =LOGOVAR(„xxx”), gdzie xxx oznacza symbol monitorowanych zmiennych, jak przyciski, wejścia, wyjścia, bity rejestrów przesuwnych, komórki pamięci itd.

Dzięki wykorzystaniu do realizacji projektów na LOGO! 8.FS4 oprogramowania LOGO! Soft Comfort 8.1 projektanci mają dostęp do kilku nowych funkcjonalności:

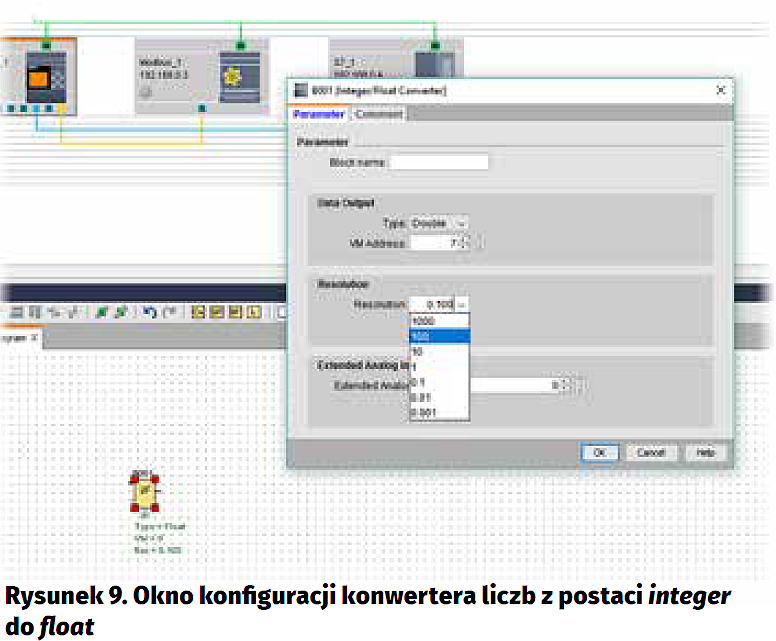

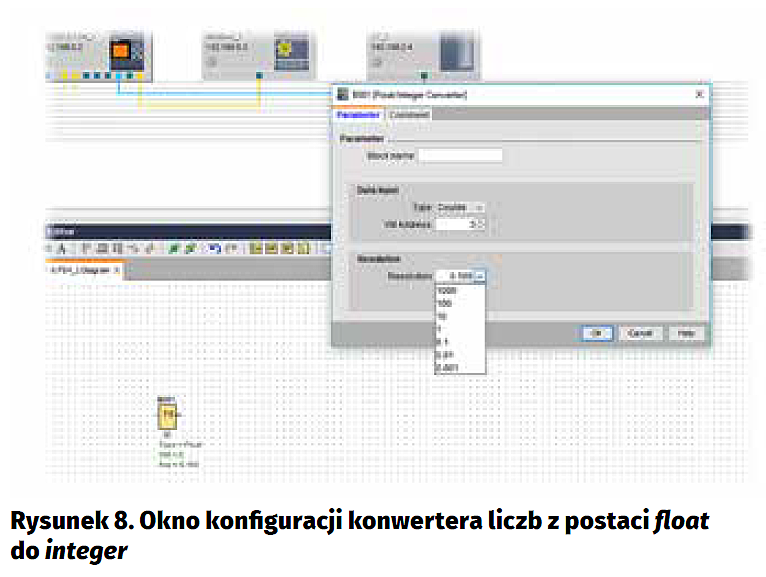

- Konwerterów Float/Integer (rysunek 8) oraz Integer/Float (rysunek 9), które obsługują liczby float i double float oraz mają skalowane dokładności konwersji. Funkcje te ułatwiają komunikację z urządzeniami S7, ponieważ LOGO! operuje wyłącznie na liczbach integer, a sterowniki PLC z rodziny S7 mogą operować na zmiennych float i double float.

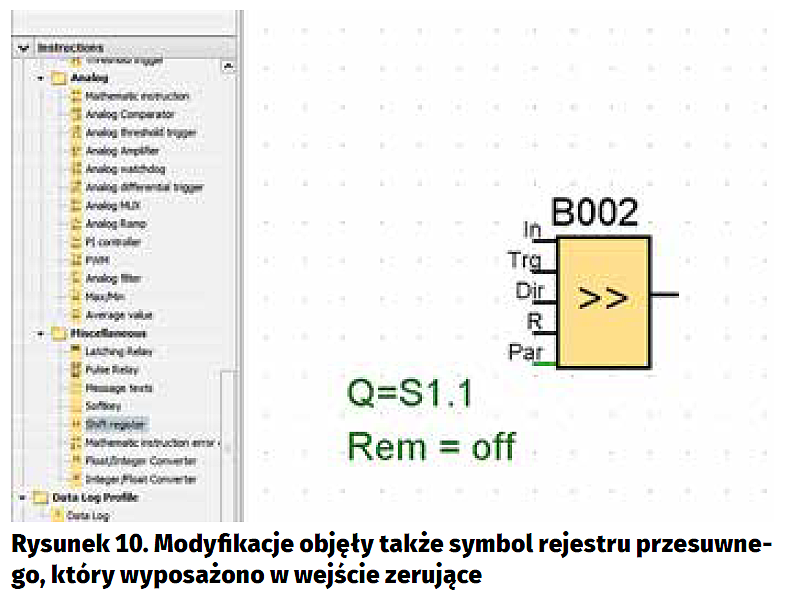

- Rejestr przesuwny (rysunek 10) wyposażono w wejście zerujące, które po zmianie stanu z 0 na 1 (zbocze narastające) zeruje wszystkie linie wyjściowe rejestru.

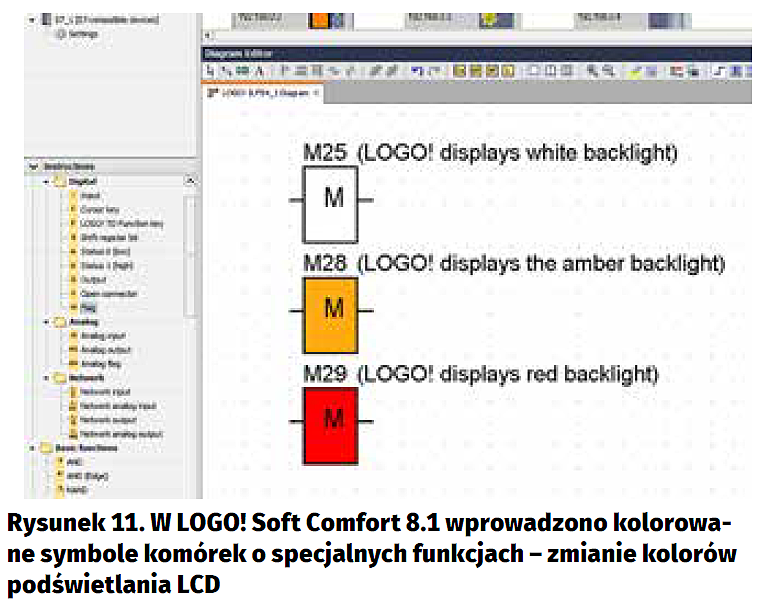

- Kolory symboli flag specjalnych odpowiadających za kolory podświetlenia LCD zmieniono w taki sposób (rysunek 11), że odpowiadają one kolorom podświetlenia.
- Zmodyfikowano także okna edycji/konfiguracji loggera danych, komunikatów tekstowych, a także domyślnego działania symulowanych przycisków kursorów w LOGO! i panelu TDE (z bistabilnych na wygodniejsze w monostabilne/chwilowe).

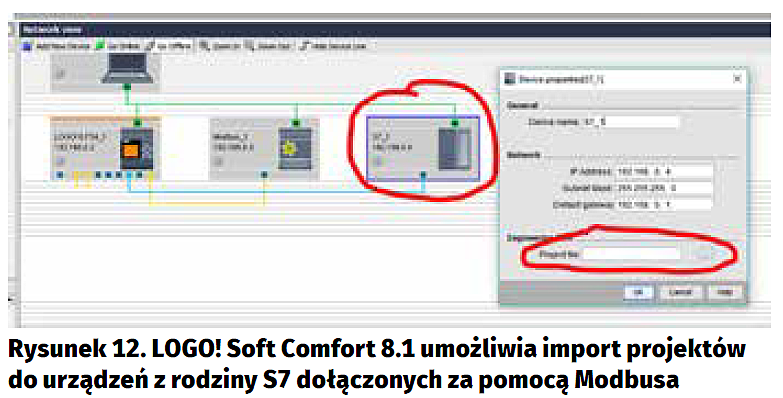

- W oknie edycji właściwości urządzeń S7 dołączonych za pomocą Modbusa możliwe jest importowanie plików projektów (rysunek 12).

- W LOGO! Soft Comfort projekty zawierające urządzenie z interfejsem Modbus są zapisywane w nowym formacie mnp, projekty bez takich urządzeń w dotychczas stosowanym formacie lnp.

Podsumowanie

 W ten sposób ekspresowo przedstawiliśmy najważniejsze zmiany wprowadzone do LOGO! 8.FS4, szczegółową prezentacją użycia nowych funkcji i możliwości będziemy się zajmować w kolejnych artykułach publikowanych na łamach EP.

Piotr Zbysiński, EP



Dodatkowe informacje:

Najnowsza wersja oprogramowania LOGO! Soft Comfort 8.1 jest dodawana bezpłatnie do zestawów startowych z LOGO! 8.FS4 znajdujących się np. w ofercie sklepu KAMAMI.pl.
