STMicroelectronics bardzo konsekwentnie rozwija gamę tanich narzędzi startowych i ewaluacyjnych dla mikrokontrolerów STM32. Z naturalnych przyczyn szczególnym powodzeniem cieszą się zestawy wyposażone w wyświetlacze, zwłaszcza te kolorowe i wyposażone w touch-panele. Na rynku właśnie pojawił się kolejny - po popularnym STM32F746G-DISCO - tak wyposażony model zestawu DISCOVERY, tym razem z mikrokontrolerem STM32F469NIH.

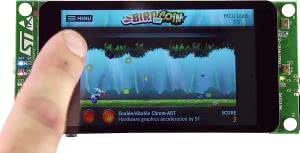

Fotografia 1. Zestaw STM32F469I-DISCO

Zestaw STM32F469I-DISCO (fotografia 1) jest koncepcyjnie i wymiarami bliski klasycznym zestawom DISCOVERY, ale wyposażenie plasuje go w czołówce rozwiązań dostępnych na rynku. Dzieje się tak dzięki zastosowanemu w zestawie mikrokontrolerowi STM32F469NIH6, którego wewnętrzna pamięć Flash ma pojemność 2 MB, a wewnętrzny RAM - 324 kB.

Elementem, który szczególnie przyciąga uwagę, jest wyświetlacz TFT o przekątnej 4 cali i wymiarach matrycy 800x480 pikseli zintegrowany z pojemnościowym touch-panelem. Wyświetlacz dołączono do mikrokontrolera za pomocą szybkiego interfejsu szeregowego MIPI-DSI, który składa się z dwóch różnicowych linii danych oraz linii sygnału zegarowego (rysunek 2), co jest wyraźna nowością w stosunku do rozwiązań bazujących na magistralach równoległych, znanych z wcześniejszych rozwiązań stosowanych m.in. w zestawach DISCOVERY.

Podświetlacz zintegrowany z wyświetlaczem jest zasilany za pomocą przetwornicy DC/DC. Do wejścia EN przetwornicyU13 (rysunek 2) doprowadzono sygnał oznaczony jako CABC, który służy do regulacji jasności podświetlenia, do czego wykorzystano modulację PWM.

W przypadku, gdy użytkownik nie chce sterować jasnością podświetlenia wykorzystując polecenia przesyłane magistrala MIPI-DSI można zmienić konfigurację sprzętową zestawu w taki sposób, że za jasność będzie odpowiadać wartość współczynnika PWM na linii PA3 mikrokontrolera.

MPU w mikrokontrolerze

Mikrokontroler STM32F469NIH6 wyposażono w jednostkę MPU (Memory Protection Unit), która kontroluje dostęp CPU do pamięci, ułatwiając ochronę danych kontekstów zadań realizowanych przez system operacyjny lub wielowątkowe programy.

Zgodnie z nomenklaturą producenta, mikrokontroler STM32F469NIH6 wyposażono w rdzeń Cortex-M4F, który jest taktowany sygnałem zegarowym o częstotliwości do 180 MHz, który zapewnia prędkość wykonywania programu do 225 DMIPS.

TouchGFX dla STM32F4

Zestaw prezentowany w artykule jest dostarczany z oprogramowaniem demonstracyjnym, przygotowanym przez inżynierów STMicroelectronics w ramach pakietu STM32CubeF4. Alternatywnie można zapisać w pamięci Flash aplikację graficzną przygotowaną za pomocą środowiska TouchGFX. Naprawdę wyrafinowana grafika!

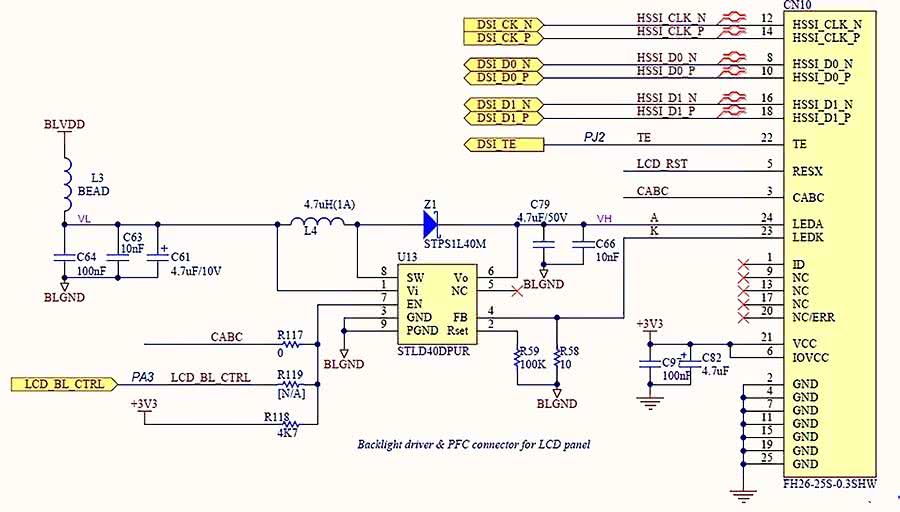

Rysunek 2. Wyświetlacz dołączono do mikrokontrolera za pomocą szybkiego interfejsu szeregowego MIPI-DSI

Duże możliwości mikrokontrolera użytego w zestawie podkreślają kolejne elementy wyposażenia, których komplet pokazano na schemacie blokowym z rysunku 3:

  • trzy mikrofony MEMS MP34DT01 z oferty STMicroelectronics, obsługiwane bezpośrednio przez mikrokontroler, które umożliwiają stereofoniczną rejestrację dźwięków za pomocą dwóch fizycznych konfiguracji mikrofonów,
  • pamięć SDRAM o organizacji 4x32 bity, dołączona do mikrokontrolera za pomocą 32-bitowej magistrali danych oraz 16-bitowej magistrali adresowej,
  • 128 MB pamięci NOR Flash z interfejsem qSPI,
  • przetwornik C/A audio (CS43L22), zintegrowany ze wzmacniaczem mocy przystosowanym do zasilania słuchawek oraz zewnętrznego głośnika,
  • złącze karty MicroSD, przystosowane do obsługi interfejsu szeregowego w konfiguracji 4-bitowej,
  • interfejs USB-OTG FS z kluczem prądowym, zapewniającym bezpieczne i chronione zasilanie dla urządzenia dołączonego do USB.

Nieco mniej spektakularnymi, ale nie mniej użytecznymi elementami wyposażenia prezentowanego zestawu są 4 LED do wykorzystania przez aplikacje użytkownika, złącza zgodne ze standardem Arduino UNO Rev 3 oraz złącze I2C zgodne z firmowym standardem producenta - EXT/RF E2P.

Prosty koprocesor graficzny

Mikrokontroler zastosowany w zestawie wyposażono w koprocesor graficzny o nazwie Chrom-ART, który sprzętowo realizuje kilka zadań: wypełnianie prostokątów kolorem, kopiuje zawartość zdefiniowanych okien prostokątnych, kopiuje zawartość okien z konwersją formatów itp.

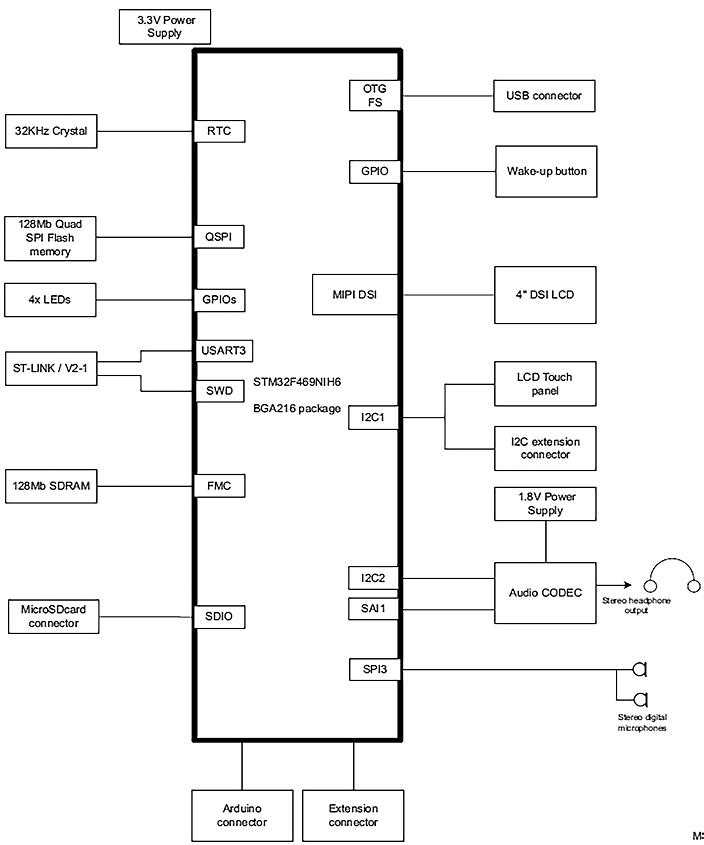

Rysunek 3. Duże możliwości mikrokontrolera użytego w zestawie podkreślają kolejne elementy wyposażenia

Dołączenie do mikrokontrolera tak wielu peryferii jest możliwe dzięki obudowie o dużej liczbie wyprowadzeń - BGA216. Łączna liczba dostępnych wyprowadzeń wynosi 161, spośród których 157 jest przystosowana do zmiany stanów z częstotliwością do 90 MHz, a aż 159 linii może współpracować z logiką zasilaną napięciem 5 V.

Podobnie do pozostałych zestawów DISCOVERY, także prezentowany w artykule wyposażono w pokładowy programator-debugger zgodny z ST-Link/V2-1, który za pomocą interfejsu SWD zapewnia programowanie pamięci Flash mikrokontrolera i debugowanie jego pracy. Interfejs jest zgodny ze standardem mbed, zestaw można więc wygodnie programować także bezpośrednio z sieciowego środowiska mbed.org firmy ARM.

Interfejs ST-Link/V2-1 umożliwia pracę - jednocześnie z realizacją funkcji programatora-debuggera - jako konwerter USB/ UART (vCOM) oraz urządzenie USB klasy MassStorage.

Prezentowany zestaw nie czyni w ofercie tanich narzędzi dla STM32 rewolucji, ale doskonale uzupełnia dotychczasową ofertę producenta, tworząc interesującą ścieżkę dla konstruktorów zainteresowanych systemami z "soczystymi" interfejsami HMI. Możliwości mikrokontrolerów prezentowane za pomocą tego zestawu są naprawdę oszałamiające.

Piotr Zbysiński, EP
