Kiedy zwykły laminat nie wystarcza. Zaawansowane płytki drukowane PCBWay

Co odróżnia usługę Advanced PCB od zwykłego prototypu

Tanie prototypy płytek drukowanych powstają zwykle w systemie łączonych paneli: projekty wielu klientów trafiają na jeden arkusz laminatu i przechodzą przez ten sam, ujednolicony proces. To dobre rozwiązanie dla typowej płytki, ale nie pozwala dostroić procesu do konkretnego projektu. W usłudze Advanced PCB każde zamówienie jest wykonywane na własnym panelu roboczym, a dokumentację przed skierowaniem do produkcji analizuje doświadczony inżynier (producent deklaruje do 6 godzin pracy inżyniera nad jednym projektem). Minimalne zamówienie to jedna sztuka, co ma znaczenie przy prototypach płytek wielowarstwowych, których koszt jednostkowy jest wysoki.

Płytki są wykonywane w klasie 2 lub klasie 3 według norm IPC (IPC – Institute for Printed Circuits, obecnie Association Connecting Electronics Industries), według wymagań motoryzacyjnych albo według specyfikacji klienta. Różnica między klasami nie jest formalnością. Norma IPC-6012 dla klasy 3, przeznaczonej do urządzeń o wysokiej niezawodności, wymaga m.in. grubszej warstwy miedzi w otworach metalizowanych (średnio 25 µm wobec 20 µm w klasie 2) i nie dopuszcza przerwania pierścienia miedzi wokół otworu, które w klasie 2 jest w ograniczonym zakresie tolerowane. Takie wymagania przekładają się bezpośrednio na odporność przelotek na cykle cieplne w czasie pracy urządzenia.

Laminaty pochodzą od dostawców spełniających wymagania normy IPC-4101: Shengyi, Rogers, Arlon, Isola, Nelco i innych. Podobnie dobierane są materiały pomocnicze – chemia do galwanizacji Rohm and Haas, fotorezyst suchy Hitachi i farby maski lutowniczej Taiyo. Kontrola jakości obejmuje automatyczną inspekcję optyczną (AOI), czteroprzewodowy pomiar rezystancji metodą Kelvina, zgłady metalograficzne, test lutowności oraz pomiar impedancji. Pomiar czteroprzewodowy warto wyjaśnić: zwykły test ciągłości połączeń przepuszcza przelotkę z pękniętą lub zbyt cienką warstwą miedzi, bo taka przelotka nadal przewodzi. Dopiero dokładny pomiar jej rezystancji, rzędu miliomów, pokazuje odchyłkę, która po kilkuset cyklach nagrzewania może skończyć się przerwą w obwodzie.

Możliwości technologiczne w tej usłudze sięgają

64 warstw, ścieżek i odstępów o szerokości 2 mil (ok. 50 µm), otworów wierconych mechanicznie o średnicy 0,15 mm i laserowo o średnicy 0,1 mm oraz współczynnika kształtu otworu (stosunku grubości płytki do średnicy otworu) do 20:1. Impedancja ścieżek jest kontrolowana z tolerancją ±10%, a dla wartości 50 Ω i mniejszych – ±5 Ω. Dostępne wykończenia powierzchni to ENIG, HASL, OSP, cyna i srebro immersyjne oraz twarde złocenie galwaniczne. Na konkretne potrzeby PCBWay przygotował osiem wyspecjalizowanych rodzajów płytek. Omawiamy je, zaczynając od problemu, który każdy z nich rozwiązuje.

HDI – gdy na płytce brakuje miejsca

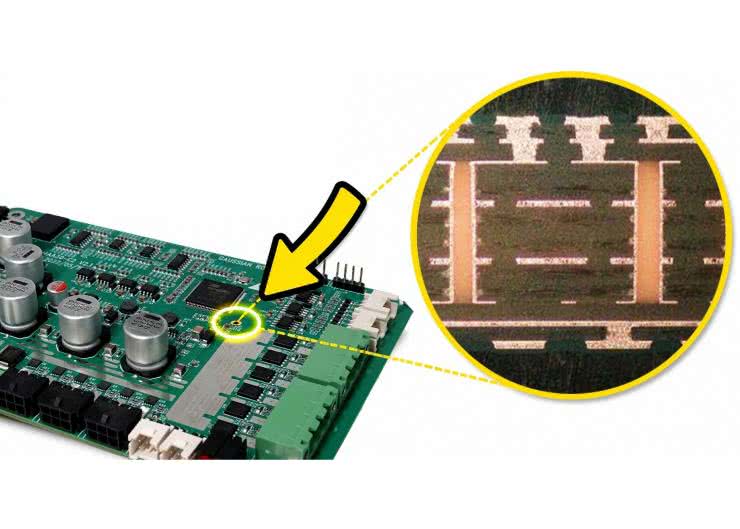

Płytki HDI (High Density Interconnect – połączenia o dużej gęstości) powstają wtedy, gdy klasyczne przelotki przechodzące przez całą płytkę zajmują za dużo miejsca. Układ BGA o rastrze 0,4 mm ma kilkaset wyprowadzeń w siatce, między którymi nie zmieści się ani zwykła przelotka, ani więcej niż jedna wąska ścieżka. Rozwiązaniem są mikroprzelotki wiercone laserem, łączące tylko sąsiednie warstwy, oraz przelotki ślepe (wychodzące na jedną powierzchnię) i zagrzebane (ukryte wewnątrz pakietu).

Struktura HDI jest opisywana zapisem w rodzaju 2+N+2: N oznacza rdzeń płytki z klasycznymi przelotkami, a liczby po obu stronach – liczbę warstw dobudowywanych kolejno na rdzeniu, z których każda ma własne mikroprzelotki. PCBWay wykonuje struktury do 7+N+7, z mikroprzelotkami ułożonymi jedna nad drugą (stacked) albo przesuniętymi schodkowo (staggered). Minimalna szerokość ścieżek i odstępów na warstwach wewnętrznych wynosi 2/2 mil przy miedzi bazowej o grubości ½ oz (ok. 17 µm), a minimalny raster BGA – 0,35 mm. Dostępne materiały to FR-4, FR-4 o podwyższonej temperaturze zeszklenia (High Tg), laminaty bezhalogenowe i PTFE, a grubość miedzi końcowej wynosi od 1/3 do 8 oz. Typowe zastosowania to telefony, urządzenia noszone na ciele, elektronika samochodowa i medyczna.

Przy projektowaniu HDI warto od początku uzgodnić z producentem strukturę warstw (stack-up). Każdy dodatkowy cykl laminowania podnosi koszt, więc struktura 1+N+1 lub 2+N+2 z przelotkami schodkowymi jest zwykle tańsza od struktury z przelotkami ułożonymi w stos, które trzeba wypełniać miedzią.

Laminaty wysokiej częstotliwości – gdy liczy się każdy decybel

Laminat FR-4 jest tani i łatwy w obróbce, ale powyżej 1 GHz jego wady stają się istotne. Współczynnik strat dielektrycznych Df (tangens kąta strat, tg δ) typowego FR-4 wynosi około 0,02, a jego przenikalność elektryczna względna (Dk, εr) zmienia się zależnie od partii materiału, zawartości żywicy i częstotliwości. Dla toru mikrofalowego oznacza to straty mocy i niepowtarzalną impedancję.

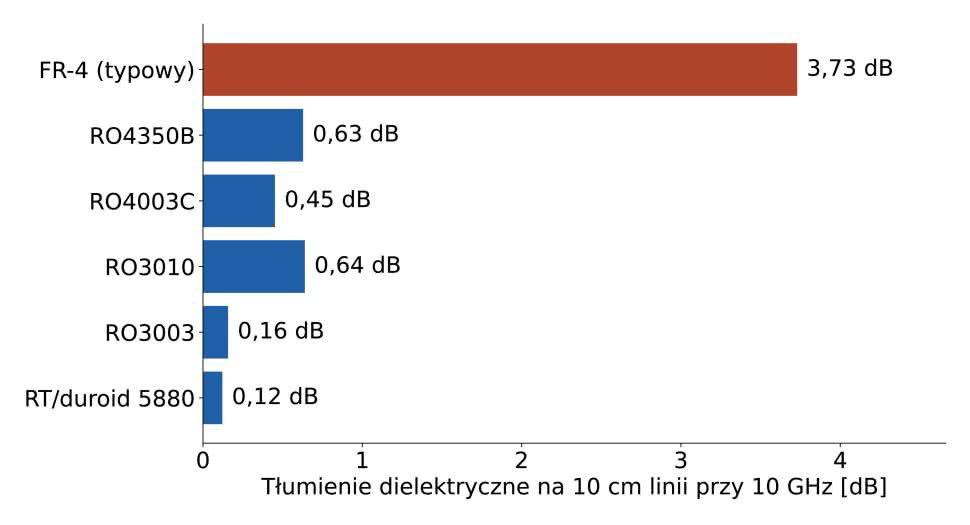

Tłumienie dielektryczne 10 cm linii paskowej przy 10 GHz dla laminatów dostępnych w PCBWay i dla typowego FR-4; obliczenia redakcji według wzoru α ≈ 27,3·√εr·tg δ / λ0, dane materiałowe (Dk i Df przy 10 GHz) z kart katalogowych Rogers Corporation, dla FR-4 przyjęto wartości typowe εr = 4,2 i tg δ = 0,02; straty w miedzi pominięto

Skalę problemu pokazuje prosty rachunek. Tłumienie dielektryczne linii, w której fala rozchodzi się w jednorodnym dielektryku (linia paskowa, stripline), wynosi w przybliżeniu α ≈ 27,3·√εr·tg δ / λ0 decybeli na jednostkę długości, gdzie λ0 to długość fali w próżni (przy 10 GHz – 30 mm). Dla FR-4 (εr = 4,2, tg δ = 0,02) daje to około 3,7 dB na 10 cm linii, czyli utratę ponad połowy mocy. Laminat RO4350B firmy Rogers (εr = 3,48, tg δ = 0,0037) ogranicza te straty do około 0,6 dB, a RT/duroid 5880 (εr = 2,2, tg δ = 0,0009) – do nieco ponad 0,1 dB. Rachunek nie obejmuje strat w miedzi, które przy wysokich częstotliwościach także rosną, zależnie od chropowatości folii, ale porównanie materiałów oddaje dobrze.

PCBWay oferuje laminaty Rogers z rodzin RO4000 (RO4003C, RO4350B), RO3000 (RO3003, RO3010) oraz RT/duroid 5880. Seria RO4000 to materiały węglowodorowo-ceramiczne, które obrabia się podobnie jak FR-4, dlatego są pierwszym wyborem dla anten, wzmacniaczy i torów radiowych do kilkunastu gigaherców. RO3003 i RT/duroid 5880, oparte na PTFE, mają najmniejsze straty i są stosowane w radarach samochodowych 77 GHz oraz w technice fal milimetrowych. RO3010 ma przenikalność εr = 10,2, co skraca długość fali w materiale ponad trzykrotnie w porównaniu z powietrzem (i około 1,5 raza w porównaniu z FR-4) i pozwala zmniejszyć wymiary filtrów i sprzęgaczy. Minimalna szerokość ścieżek i odstępów wynosi 2 mil, najmniejszy otwór – 0,15 mm, grubość płytek od 0,2 do 3,2 mm, a miedzi końcowej – od 1 do 2 oz.

Ciepło: podłoża metalowe i ceramiczne

Diody LED dużej mocy, tranzystory MOSFET i moduły zasilające oddają ciepło przez płytkę, na której są przylutowane. Laminat FR-4 jest przy tym słabym przewodnikiem: jego przewodność cieplna wynosi około 0,3 W/(m·K), ponad 1300 razy mniej niż miedź. Dlatego dla elementów, które mają oddawać ciepło do radiatora, stosuje się płytki na podłożu metalowym (MCPCB, Metal Core PCB).

Płytka MCPCB składa się z warstwy miedzi, cienkiej warstwy dielektryka i grubej płyty aluminium lub miedzi. Przewodność cieplna podawana w specyfikacjach – w ofercie PCBWay 1,0; 1,5; 2,0 lub 3,0 W/(m·K) – dotyczy dielektryka, a nie płyty metalowej, bo to on stanowi główną barierę dla ciepła. Aluminium przewodzi ciepło od kilkudziesięciu do ponad stu razy lepiej niż taki dielektryk. Rezystancję cieplną warstwy izolacyjnej łatwo oszacować ze wzoru R = t / (k·A), gdzie t to grubość warstwy, k – przewodność cieplna, A – pole, przez które płynie ciepło. Pod polem 1 cm² warstwa FR-4 o grubości 1,6 mm (bez przelotek termicznych) ma rezystancję około 53 K/W, a dielektryk MCPCB o grubości 100 µm – od 1 K/W (k = 1,0) do 0,33 K/W (k = 3,0). Przy 10 W traconych w elemencie różnica między tymi przypadkami to kilkaset kelwinów przyrostu temperatury wobec kilku lub kilkunastu.

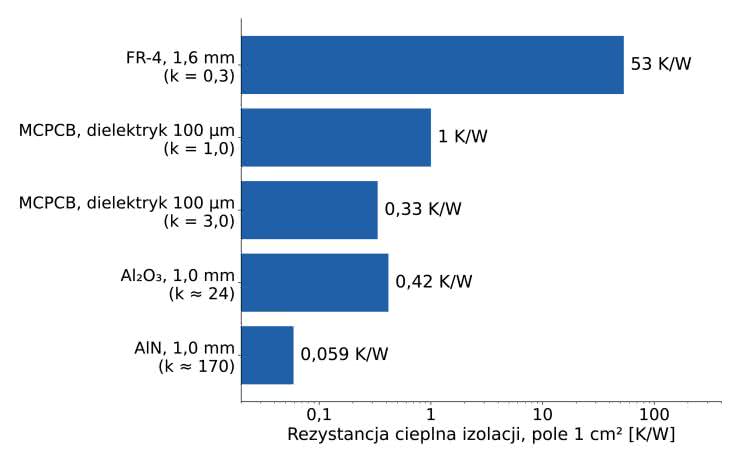

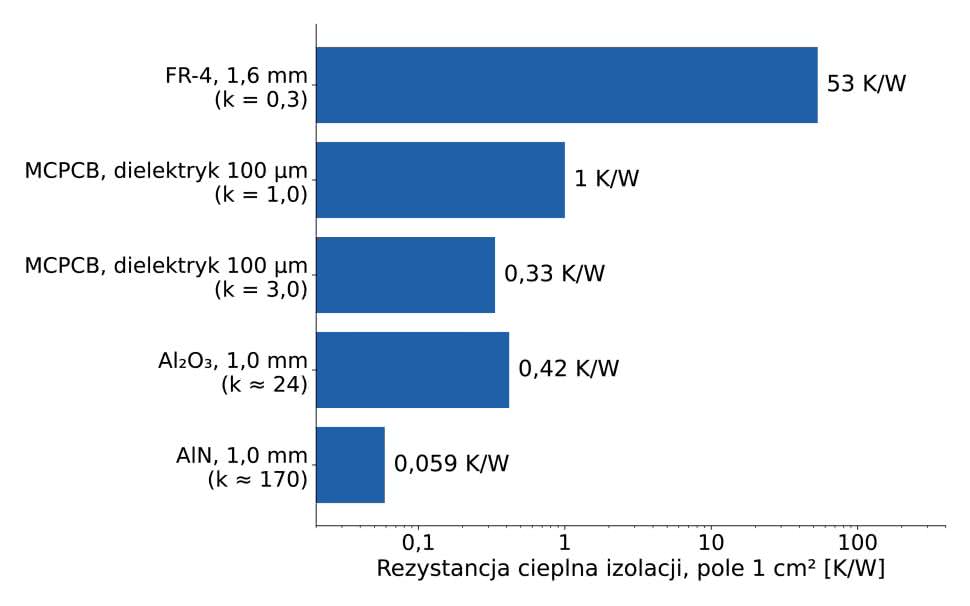

Rezystancja cieplna warstwy izolującej element od radiatora, liczona dla pola 1 cm² według wzoru R = t / (k·A); grubości warstw przyjęte przykładowo, przewodność cieplna MCPCB według oferty PCBWay, dla FR-4 i ceramiki przyjęto wartości typowe z literatury; skala logarytmiczna

Płytki MCPCB w PCBWay mają grubość od 0,4 do 3,2 mm i ścieżki o minimalnej szerokości 4 mil (ok. 0,1 mm). W płytkach jednowarstwowych najmniejszy otwór ma 0,8 mm, w dwuwarstwowych – 0,2 mm. Zastosowania to przede wszystkim oświetlenie LED, zasilacze i sterowniki silników.

Gdy wymagania są jeszcze ostrzejsze – temperatura pracy powyżej możliwości laminatów organicznych, bardzo duża gęstość mocy albo montaż struktur półprzewodnikowych bez obudowy – stosuje się płytki ceramiczne. PCBWay wykonuje je na tlenku glinu (Al₂O₃, przewodność cieplna ok. 24 W/(m·K)) i azotku glinu (AlN, ok. 170 W/(m·K)). Ceramika nie tylko lepiej odprowadza ciepło, lecz także ma współczynnik rozszerzalności cieplnej znacznie bliższy krzemowi niż FR-4, co ogranicza naprężenia w połączeniach lutowanych przy cyklach temperaturowych. Dane techniczne: ścieżki 100 µm i odstępy 80 µm, otwory od 80 µm, miedź o grubości 35…300 µm, grubość płytek 0,2…1,5 mm. Zastosowania obejmują elektronikę dużej mocy, moduły w.cz., diody LED i elektronikę lotniczą.

Gruba miedź – gdy płyną duże prądy

Standardowa warstwa miedzi 1 oz ma grubość około 35 µm. Rezystancja kwadratu takiej warstwy (ścieżki o długości równej szerokości) wynosi około 0,49 mΩ, niezależnie od jej wymiarów. Ścieżka o szerokości 10 mm i długości 100 mm ma więc rezystancję 4,9 mΩ i przy prądzie 50 A traci około 12 W. Ta sama ścieżka w miedzi 12 oz (ok. 420 µm) ma rezystancję 0,41 mΩ i traci około 1 W. W przekształtnikach, ładowarkach, sterownikach silników i układach zarządzania bateriami pozwala to zastąpić szyny prądowe i przewody ścieżkami na płytce.

PCBWay wykonuje płytki z miedzią o grubości do 15 oz (ok. 525 µm) na warstwach zewnętrznych i do 12 oz na wewnętrznych, na laminatach FR-4 o temperaturze zeszklenia 140°C lub 170°C i o grubości od 0,6 do 6 mm. Projektant musi pamiętać o jednym ograniczeniu: gruba miedź trawi się także na boki, więc minimalne wymiary rosną z grubością warstwy. Przy miedzi 12 oz minimalna szerokość ścieżki wynosi 20 mil (ok. 0,5 mm), a minimalny odstęp – 32 mil (ok. 0,8 mm). Obwody sterujące o drobnym rysunku najlepiej prowadzić na warstwach z cieńszą miedzią.

Płytki, które mają także wyglądać

Trzy pozostałe rodzaje płytek odpowiadają na potrzeby, w których płytka jest widoczna albo pełni funkcję optyczną. Płytki przezroczyste (1…6 warstw) wykonuje się z przezroczystego laminatu i przezroczystej maski lutowniczej, z nadrukiem opisowym w wybranym kolorze; minimalna szerokość ścieżek wynosi 4 mil, a wykończenia powierzchni to ENIG, ENEPIG i OSP. Znajdują zastosowanie w urządzeniach noszonych na ciele, wyświetlaczach i oświetleniu dekoracyjnym.

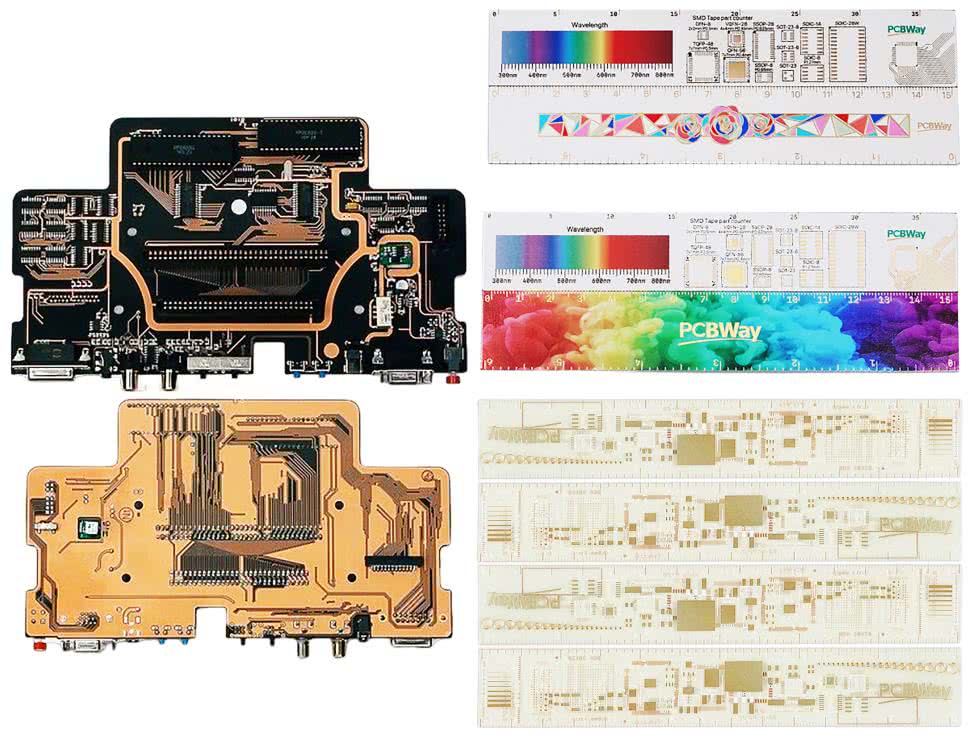

Płytki przezroczyste, z czarnym rdzeniem i z wielobarwnym nadrukiem wykonane przez PCBWay

Płytki z czarnym rdzeniem rozwiązują problem mniej oczywisty: zwykły laminat FR-4 jest częściowo przezroczysty, więc światło diody LED może przenikać przez płytkę do czujnika optycznego lub na drugą stronę panelu. Czarny rdzeń blokuje ten przeciek, co ma znaczenie w czujnikach optycznych i podświetlanych panelach. Parametry elektryczne są zbliżone do FR-4: εr = 4,4…4,8 i tg δ = 0,018…0,032 przy 1 MHz, temperatura zeszklenia co najmniej 120°C, wytrzymałość na odrywanie miedzi po narażeniu cieplnym 6…8 lb/in (ok. 1,05…1,4 N/mm).

Płytki z wielobarwnym nadrukiem wykonuje się farbami utwardzanymi diodami UV. Nadruk jest odporny na blaknięcie, wytrzymuje lutowanie rozpływowe, a proces nie emituje lotnych związków organicznych (LZO). Pozwala to umieścić na płytce pełnobarwną grafikę, logo lub instrukcję – rozwiązanie przydatne w zestawach edukacyjnych, płytkach ewaluacyjnych i urządzeniach, których wnętrze jest widoczne.

Jak dobrać technologię

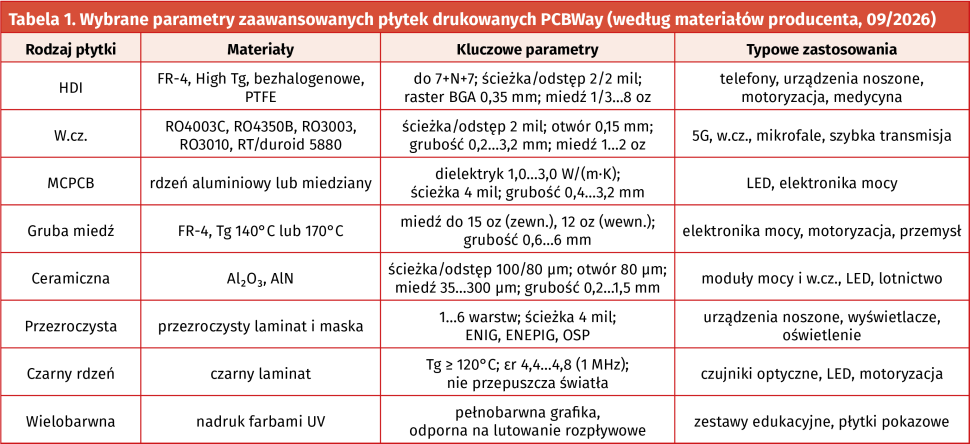

Najważniejsze parametry ośmiu rodzajów płytek zestawiono w tabeli 1. Wybór zwykle wynika z jednego ograniczenia, które dominuje w projekcie: gęstości wyprowadzeń (HDI), strat sygnału (laminaty w.cz.), odprowadzania ciepła (MCPCB, ceramika), prądu (gruba miedź) albo wymagań optycznych i wizualnych. Kilka ograniczeń naraz nie jest przy tym wykluczone – płytka wielowarstwowa może łączyć laminat Rogers na warstwach sygnałowych w.cz. z FR-4 na pozostałych, ale taką konstrukcję trzeba uzgodnić z producentem przed rozpoczęciem projektowania, a nie po jego zakończeniu.

Dotyczy to wszystkich płytek zaawansowanych: strukturę warstw, materiały, wymagania impedancyjne i klasę wykonania warto przesłać do analizy inżynierskiej, zanim projekt trafi do wyceny. Zamówienie składa się przez serwis www.pcbway.com. Według producenta czas realizacji zależy od specyfikacji płytek oraz wielkości zamówienia.

www.pcbway.com

Źródła:

• PCBWay: Advanced PCB services (materiał producenta, PDF, 09/2026).
• PCBWay: High Quality Advanced PCB – https://www.pcbway.com/high-quality-pcb.html
• PCBWay: Advanced PCB Capabilities – https://www.pcbway.com/advanced-pcb-capabilities.html
• Rogers Corporation: karty katalogowe laminatów RO4000, RO3000, RT/duroid 5880 – https://www.rogerscorp.com
• IPC-6012, Qualification and Performance Specification for Rigid Printed Boards.

Słowniczek

• AOI (Automated Optical Inspection) – automatyczna inspekcja optyczna, porównanie obrazu płytki z danymi projektu.
• BGA (Ball Grid Array) – obudowa z wyprowadzeniami w postaci siatki kulek lutowia pod spodem układu.
• Dk, Df (dielectric constant, dissipation factor) – przenikalność elektryczna względna εr i współczynnik strat dielektrycznych tg δ.
• ENIG, ENEPIG (Electroless Nickel Immersion Gold; Electroless Nickel Electroless Palladium Immersion Gold) – wykończenie chemicznym niklem i złotem immersyjnym; wariant z dodatkową warstwą palladu.
• HASL (Hot Air Solder Leveling) – pokrycie pól lutowniczych lutowiem wyrównywanym gorącym powietrzem, w specyfikacjach także HAL.
• HDI (High Density Interconnect) – technologia połączeń o dużej gęstości z mikroprzelotkami.
• IPC (Institute for Printed Circuits, obecnie Association Connecting Electronics Industries) – organizacja wydająca normy dla płytek drukowanych i montażu.
• MCPCB (Metal Core Printed Circuit Board) – płytka drukowana na podłożu metalowym.
• mil – tysięczna część cala, 25,4 µm.
• OSP (Organic Solderability Preservative) – organiczna powłoka chroniąca miedź przed utlenieniem.
• oz (uncja) – miara grubości miedzi: masa miedzi w uncjach na stopę kwadratową; 1 oz ≈ 35 µm.
• PTFE (politetrafluoroetylen) – polimer stosowany jako osnowa laminatów mikrofalowych.
• Tg (glass transition temperature) – temperatura zeszklenia żywicy laminatu, powyżej której gwałtownie rośnie jego rozszerzalność cieplna.
