Oscyloskopy holenderskiej firmy TiePie engineering

Oscyloskopy holenderskiej firmy TiePie engineering

Firma TiePie engineering – założona w 1987 r. w Sneek na północy Holandii – od samego początku zajmuje się projektowaniem, produkcją i sprzedażą komputerowych przyrządów pomiarowych – w jej ofercie są m.in. oscyloskopy LAN, Wi-Fi i USB, analizatory widma, rejestratory danych, multimetry i generatory w jednej obudowie. Obecnie TiePie engineering sprzedaje swoje urządzenia do ponad 80 krajów na całym świecie.

Główne cechy przyrządów pomiarowych firmy TiePie engineering to łatwość instalacji i użytkowania, kompaktowość, funkcjonalność oraz niski koszt. W artykule zaprezentujemy kilka wybranych urządzeń łączonych z PC przez USB – oscyloskopy Handyscope HS6, HS6 DIFF i HS5 oraz analizator zasilania Handyscope TP450.

Bliźniacze oscyloskopy Handyscope HS6 i Handyscope HS6 DIFF

Podstawowa specyfikacja:

  • HS6 – 4 wejścia pojedyncze, HS6 DIFF – 4 wejścia różnicowe.
  • Rozdzielczość: 8/12/14 bitów (natywna), 16 bitów (oversampling).
  • Dokładność pionowa (DC): 0,25%, typowo 0,1%.
  • Próbkowanie: do 1 GSa/s, pasmo do 250 MHz.
  • Ciągłe przesyłanie strumieniowe: do 200 MSa/s.
  • Pamięć: do 256 MSa na kanał.
  • Dokładność podstawy czasu: 1 ppm.

Oscyloskop Handyscope HS5 z generatorem AWG

Podstawowa specyfikacja

  • Oscyloskop:
    • 2 wejścia pojedyncze.
    • Próbkowanie: do 500 MSa/s.
    • Ciągłe przesyłanie strumieniowe do 40 MSa/s.
    • Pamięć: do 64 MSa na kanał.
    • Rozdzielczość, dokładność amplitudy i podstawy czasu oraz pasmo – jak w HS6.
  • Generator:
    • Zakres częstotliwości sinusoidy: 1 µHz … 40 MHz.
    • Generowane przebiegi: sinusoida, prostokąt, trójkąt, impuls, szum, DC, arbitralny.
    • Wyjście: maks. –12 V…+12 V (24 Vpp).
    • Przebiegi arbitralne: do 64 MSa, 240 MSa/s, 14-bitowe.
    • Nieharmoniczne: < –85 dB.
    • Czas narastania i opadania: < 8 ns.

Właściwości oscyloskopów Handyscope HS6, HS6 DIFF i HS5

Wysoka dokładność pomiarów (HS6, HS6 DIFF i HS5). 16-bitowe urządzenia marki TiePie pozostawiają w tyle standardowe oscyloskopy 8-bitowe i pozwalają na pomiar sygnałów z większą dokładnością (błąd kwantyzacji jest znacznie mniejszy).

Duża pamięć (HS6, HS6 DIFF i HS5). Podczas pomiaru z dużą częstotliwością próbkowania do zarejestrowania całego sygnału w buforze akwizycji konieczna jest obszerna pamięć. Podczas gdy większość tanich oscyloskopów ma niewielką pamięć wbudowaną, Handyscope HS6 i HS6 DIFF oferują do 256 MSa pamięci na kanał, a HS5 – do 64 MSa na kanał, w zależności od wybranej rozdzielczości i liczby aktywnych kanałów. Zaletą dużej pamięci jest możliwość uchwycenia pojedynczych zaburzeń oraz łatwość akwizycji sygnałów komunikacji szeregowej. Można na przykład zapisać wszystkie ramki na magistrali CAN, w jednym zapisie, aby je później przejrzeć i przeanalizować.

Synchronizacja wielu oscyloskopów (HS6, HS6 DIFF i HS5). Handyscope wyposażone zostały w zaawansowaną magistralę synchronizacji CMI, umożliwiającą połączenie ze sobą wielu oscyloskopów i używanie ich jako jednego systemu. Wszystkie urządzenia mierzą wtedy z tą samą częstotliwością próbkowania (odchylenie 0 ppm!). Maksymalną liczbę Handyscope ogranicza w praktyce jedynie liczba dostępnych portów USB. Oscyloskopy rozmieszczone w większej odległości od siebie (do 400 m) mogą być synchronizowane za pomocą bezprzewodowego modułu WCMI.

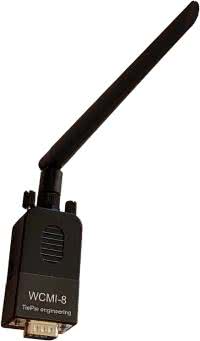

Moduł WCMI

SureConnect (HS6, HS6 DIFF i HS5). Funkcja SureConnect w czasie rzeczywistym informuje, czy sonda testowa lub zacisk faktycznie mają kontakt elektryczny z testowanym obiektem, a dodatkowo umożliwia pomiary rezystancji na każdym kanale.

Testowanie wstępnej zgodności EMI (HS6 i HS6 DIFF). Opcją dostępną tylko w modelach z próbkowaniem 1 GSa/s jest analizator EMI pozwalający użytkownikowi szybko wykonać wstępny test zgodności EMI, unikając dodatkowych wizyt w drogich laboratoriach EMC. Dostarczony zestaw sond EMI TP-EMI-HS6 zawiera trzy sondy pola magnetycznego (pole H) i jedną sondę pola elektrycznego (pole E), natomiast statyw zapewnia ich prawidłowe ustawienie na testowanym obiekcie.

Ograniczenie pasma (HS6 i HS6 DIFF). Szerokie pasmo zawsze wiąże się z dość znacznym poziomem szumu. Aby go zmniejszyć, można włączyć ogranicznik pasma niezależnie w każdym kanale Handyscope.

SafeGround (HS6 DIFF). SafeGround pozwala na używanie wejść oscyloskopu zarówno jako pojedynczych, jak i różnicowych. Gdy SafeGround jest aktywny i przypadkowo utworzy się nieprawidłowe połączenie powodujące zwarcie, urządzenie rozłączy uziemienie kanału wejściowego bez uszkodzenia oscyloskopu lub komputera.

Generator przebiegów arbitralnych o niskich zniekształceniach (HS5). Handyscope HS5 ma wbudowany generator funkcji do 40 MHz o niskich zniekształceniach. Wbudowany generator przebiegów arbitralnych korzysta z technologii syntezy sygnału CDS opracowanej przez TiePie, przez co zapewnia najlepszą wierność odwzorowania sygnałów w swojej klasie. Dzięki nieharmonicznym tak niskim, jak –85 dB przy częstotliwości sygnału 100 kHz, bardzo płaskiemu widmu amplitudy i czasowi narastania 8 ns generator tworzy sygnały, które zbliżają się do perfekcji.

Synchronizacja oscyloskopu i generatora (HS5). Oscyloskop i generator przebiegów arbitralnych w Handyscope HS5 można łatwo zsynchronizować, ustawiając źródło wyzwalania oscyloskopu na jedno lub więcej zdarzeń generatora: start, stop i nowy okres.

Analizator jakości zasilania Handyscope TP450 z galwanicznie izolowanym wejściem

  • Galwanicznie izolowane wejście różnicowe do ±450 V.
  • Izolacja galwaniczna między wejściem a portem USB: 5000 Vrms (@ 1 min.).
  • Rozdzielczość: 16 bitów.
  • Dokładność pionowa (DC): 0,5%.
  • Próbkowanie: do 250 kSa/s
  • Szerokość: pasma do 200 kHz.
  • Ciągłe przesyłanie strumieniowe: do 250 kSa/s, 16-bitowe.
  • Pamięć: do 1 MSa.

Podłączenie bezpośrednio do sieci zasilającej. Handyscope TP450 to analizator jakości zasilania podłączany przez USB do komputera. Zakres wejściowy do ±450 V pozwala podłączyć go bezpośrednio do gniazdka ściennego (110 V AC/230 V AC) w celu pomiaru napięcia sieciowego. Nie jest wymagany żaden dodatkowy tłumik.

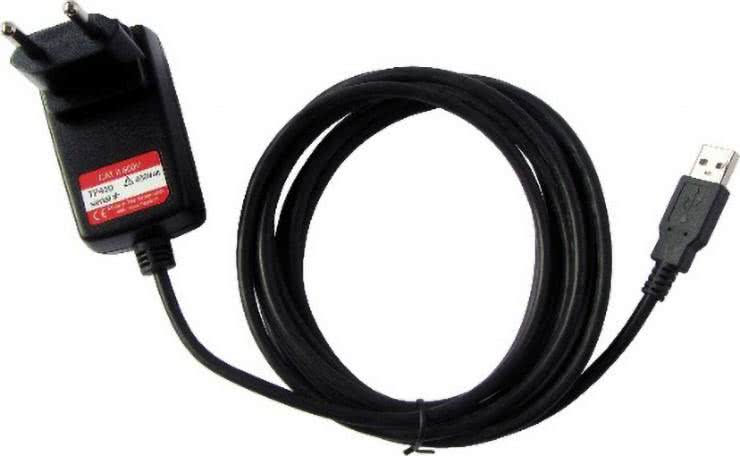

Analizator Handyscope TP450

Rejestracja z dużą prędkością i wysoką rozdzielczością. Rejestracja napięcia sieciowego odbywa się z szybkością do 250 kS/s i rozdzielczością 16 bitów, co odpowiada woltomierzowi 5½ cyfry. Nawet przy bardzo dużej szybkości pomiaru napięcie sieciowe można mierzyć nieprzerwanie przez tygodnie, a następnie każdy okres przebiegu można dokładnie przeanalizować. Dzięki takiemu rozwiązaniu nie pomija się żadnego szczytu ani spadku napięcia, nawet jeśli trwa on tylko milisekundę. Logi pomiaru trwającego tydzień zajmują około 0,69 GB miejsca na dysku. Podczas pomiaru rejestrowane są również wartości RMS i częstotliwość, można też mierzyć minimum, maksimum, wartość międzyszczytową i średnią, wariancję czy odchylenie standardowe.

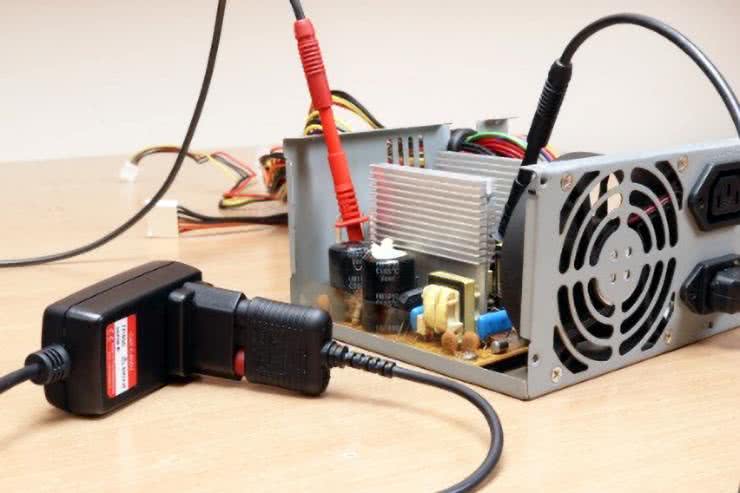

Zastosowanie analizatora Handyscope TP450 do pomiarów zasilacza ATX

Niskoszumowy, różnicowy przewód pomiarowy. Handyscope TP450 może również mierzyć niższe napięcia, co ułatwia rejestrowanie sygnałów w systemach 24 V lub przechwytywanie wzorców przełączania systemów sterowania. Z myślą o umożliwieniu użytkownikom wykonania tych pomiarów, producent dołącza do zestawu specjalny przewód, do którego można podpiąć sondy testowe i przeprowadzać standardowe pomiary sygnałów elektrycznych. Handyscope TP450 oferuje tryby analizatora widma, woltomierza, analizatora protokołu oraz oscyloskopu.

Pomiar trzech faz. Gdy maszyny produkcyjne podczas pracy wykazują nietypowe problemy i podejrzewa się, że przyczyna leży w nieprawidłowym napięciu sieciowym, można łatwo przeprowadzić analizę zasilania trójfazowego za pomocą trzech urządzeń Handyscope TP450. Dzięki zastosowaniu trójfazowego rozdzielacza prądu z opcją przejścia trzy urządzenia TP450 są w stanie mierzyć napięcie każdej fazy. Po sesji pomiarowej trwającej np. tydzień wystarczy przeanalizować napięcie sieciowe, nawet każdy okres indywidualnie.

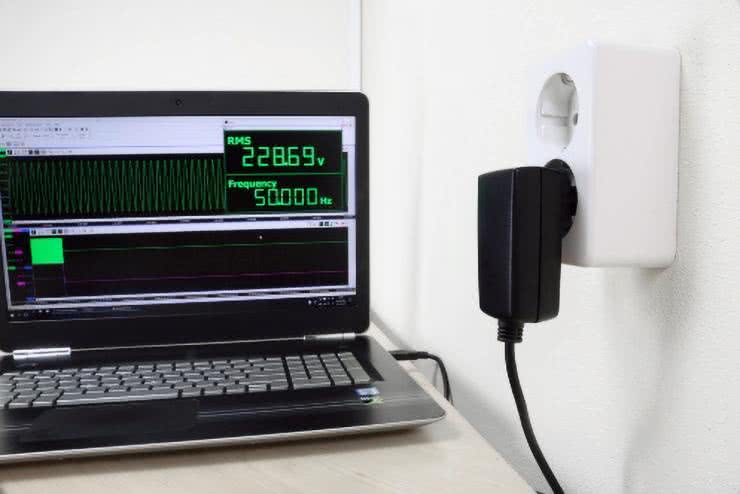

Zastosowanie analizatora Handyscope TP450 do pomiarów napięcia sieciowego

Oprogramowanie

Do współpracy ze wszystkimi przyrządami pomiarowymi firmy TiePie przeznaczone jest oprogramowanie oscyloskopowe Multi Channel, dostępne w polskiej wersji językowej. Oprogramowanie Multi Channel może być używane jako:

  • oscyloskop,
  • analizator widma,
  • rejestrator danych,
  • multimetr,
  • generator przebiegów arbitralnych,
  • analizator protokołów.

Jedna instalacja oprogramowania pozwala na jednoczesną obsługę wielu urządzeń podłączonych do tego samego komputera. Mogą one pracować jako przyrządy niezależne od siebie lub być widziane przez program jako jeden system wielokanałowy. W celu uproszczenia konfiguracji pomiarów, oprogramowanie Multi Channel wyposażone zostało w dużą liczbę predefiniowanych ustawień.

Dla oscyloskopów firmy TiePie można tworzyć własne oprogramowanie, korzystając z pakietu programistycznego libtiepie-hw Software Development Kit – wieloplatformowej biblioteki w C, C++, Visual C++, GNU C++, Cygwin, C#, Python 3, dostępnej na systemy Windows 64 bit oraz Linux amd64, armhf i arm64.

Więcej informacji:

Pełne informacje o wyrobach TiePie engineering dostępne są na stronach producenta: www.tiepie.com. W Polsce dystrybutorem wyrobów firmy TiePie engineering jest: Egmont Instruments – Przemysław Derwojed, ul. Marszałkowska 136/31, 00-004 Warszawa, tiepie@egmont.com.pl, www.egmont.com.pl
