Badania EMC w ofercie Centralnego Laboratorium Aparatury Medycznej CELAMED

Drugim obszarem działalności Laboratorium jest wykonywanie wzorcowań urządzeń w dziedzinie wielkości elektrycznych (prąd, napięcie DC i AC, rezystancja) oraz w dziedzinie czasu i częstotliwości. Wzorcowania obejmują m.in. generatory oraz kalibratory napięć i prądów DC i AC, rezystory stałe oraz regulowane, mierniki napięć, prądów DC i AC, mierniki rezystancji, multimetry i oscyloskopy oraz generatory czasu i częstotliwości, a także mierniki czasu i częstotliwości.

Laboratorium ma ponad 30-letnie doświadczenie w zakresie badań medycznych i niemedycznych urządzeń elektrycznych oraz pomiarów elektrycznych, wzorcowania i nadzorowania sprzętu kontrolno-pomiarowego. Pierwsze pomiary wykonywane były w 1986 r.

CELAMED posiada dwa certyfikaty akredytacji:

• nr AB 1604 dla laboratorium badawczego,
• nr AP 161 dla laboratorium wzorcującego,

nadane przez Polskie Centrum Akredytacji.

Wykonywane badania

Prowadzone badania dotyczą sprawdzenia zgodności urządzeń / wyrobów z rozporządzeniami i dyrektywami unijnymi, normami międzynarodowymi oraz krajowymi. Ich celem jest spełnienie wymagań w zakresie:

• bezpieczeństwa użytkowania,
• funkcjonowania zasadniczego,
• kompatybilności elektromagnetycznej (badania odporności i emisyjności),
• odporności na narażenia mechaniczne i klimatyczne.

Testy wykonywane przez Laboratorium dotyczą wyrobów i wyposażenia elektrycznego, telekomunikacyjnego oraz elektronicznego, a także wyposażenia medycznego, w tym medycznych urządzeń elektrycznych, medycznych systemów elektrycznych czy stacjonarnego sprzętu treningowego.

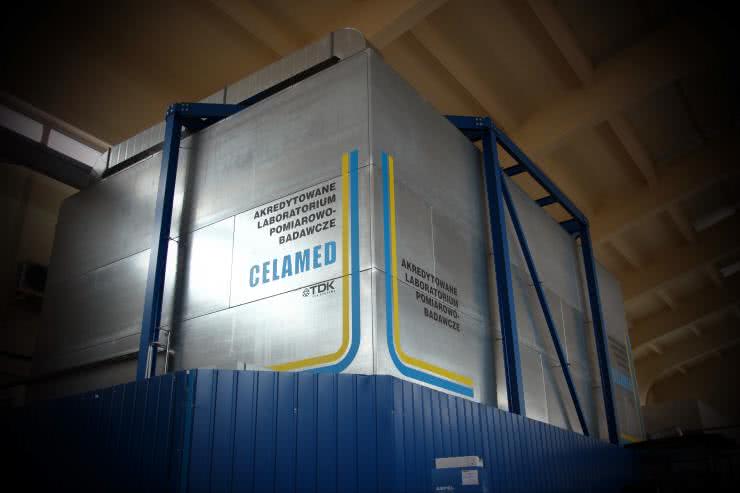

Fotografia 1. Komora SAC do badań w zakresie kompatybilności elektromagnetycznej (widok z zewnątrz)

Zakres badań kompatybilności elektromagnetycznej w zakresie odporności obejmuje:

• wyładowania elektrostatyczne (ESD) według normy EN 61000-4-2,
• serie szybkich elektrycznych stanów przejściowych (BURST) według EN 61000-4-4,
• udary (SURGE) według normy EN 61000-4-5,
• zapady napięcia, krótkie przerwy i zmiany napięcia (PQT) według normy EN 61000-4-11,
• pole magnetyczne o częstotliwości sieciowej (POWERM) według normy EN 61000-4-8,
• odporność na impulsowe pole magnetyczne (PULSEM) według normy EN 61000-4-9,
• odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej, metoda badań i pomiarów według normy EN 61000-4-6,
• odporność urządzeń na zaburzenia promieniowane o częstotliwości radiowej, metoda badań i pomiarów według normy EN 61000-4-3.

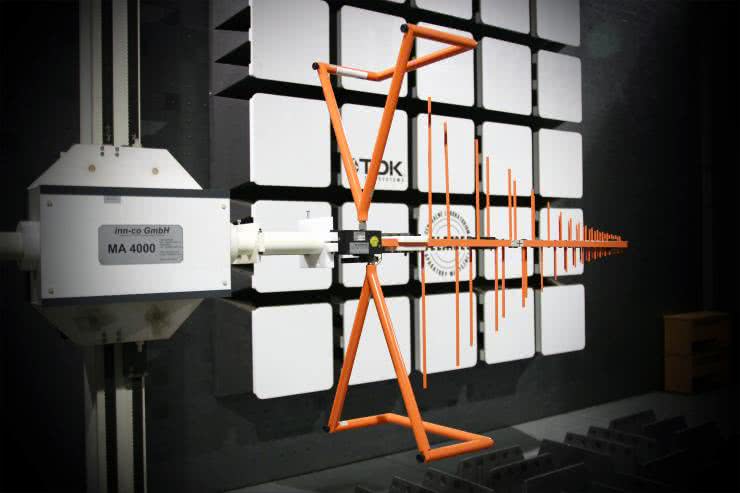

Fotografia 2. Wnętrze komory SAC – widoczna antena pomiarowa na kolumnie zmotoryzowanej oraz absorbery elektromagnetyczne (w tle)

Zakres badań kompatybilności elektromagnetycznej w zakresie emisji częstotliwości radiowych obejmuje:

• pomiary emisji promieniowanej i przewodzonej, metoda badań i pomiarów według EN 55016-2-3, EN 55016-2-3, EN 55011 oraz EN 55032,
• pomiary harmonicznych prądu (fazowy prąd zasilający ≤ 16 A) zgodnie z normą EN 61000-3-2,
• pomiary zmian, wahań napięcia i migotania światła w publicznych sieciach zasilających niskiego napięcia, powodowanych przez odbiorniki o fazowym prądzie znamionowym ≤ 16 A zgodnie z normą EN 61000-3-3.

Powyższe badania odporności i emisji są wykonywane dla wyrobów:

• medycznych,
• powszechnego użytku, narzędzi elektrycznych,
• informatycznych i urządzeń multimedialnych,
• środowiska mieszkalnego, handlowego i lekko przemysłowego,
• środowiska przemysłowego,
• pozostałych, których wielkości probiercze mogą być osiągnięte przez posiadane wyposażenie pomiarowe.

Fotografia 3. Zestaw aparatury do badań emisji i odporności urządzeń

Zakres wykonywanych wzorcowań

Laboratorium wykonuje wzorcowania przyrządów pomiarowych w zakresie wielkości elektrycznych:

• napięcia (AC, DC),
• prądu (AC, DC),
• rezystancji,
• oraz czasu i częstotliwości.

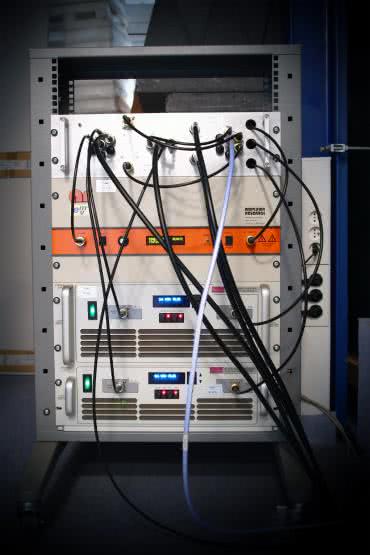

Fotografia 4. Zespół wzmacniaczy mocy do generowania narażeń podczas testów podatności na zakłócenia elektromagnetyczne

Wzorcowania dotyczą następujących przyrządów pomiarowych:

• kalibratory napięcia, prądu i oporu,
• źródła prądu i napięcia,
• amperomierze, woltomierze, omomierze, multimetry,
• amperomierze cęgowe,
• generatory, częstotliwościomierze,
• oporniki dekadowe, wzorcowe,
• testery wytrzymałości izolacji,
• mierniki impedancji/ciągłości PE,
• defibrylatory,
• testery defibrylatorów,
• generatory przebiegów EKG,
• sieci sprzęgająco-odsprzęgające.

Fotografia 5. Częstościomierz wysokiej klasy o paśmie 0,1...3 GHz

Przy wyznaczaniu niepewności stosowane są metody zgodne z wytycznymi dokumentu EA-4/02 M: 2022 wydanego przez Europejską Współpracę w Dziedzinie Akredytacji oraz inne dokumenty opublikowane w EA-01/01.

Laboratorium wydając świadectwa z wzorcowań zapewnia i dokumentuje spójność pomiarową stosowanego wyposażenia.
