Transoptory w ofercie TME – jakość, której możesz zaufać. Przykłady zastosowania produktów marki Everlight

Transoptory w ofercie TME – jakość, której możesz zaufać. Przykłady zastosowania produktów marki Everlight

Everlight oferuje klientom wiele serii transoptorów. Produkty te charakteryzują się wysoką jakością i wydajnością, dzięki czemu możliwe jest ich użycie w rozmaitych zastosowaniach. Transoptory Everlight spełniają wszelkie wymagania stawiane elementom montowanym w systemach kontrolnych, miernikach mocy, telekomunikacji czy układach napędowych i podobnych.

  • Zastosowania transoptorów w układach napędów silnikowych.
  • Transoptory w magistralach komunikacyjnych.
  • Transoptory w układach sterowania windami.
  • Aplikacje transoptorów w miernikach energii.

Transoptory to komponenty zbudowane z emitera światła i odbiornika, a ich główną funkcją jest zapewnienie izolacji galwanicznej między obwodami wejściowymi oraz wyjściowymi. Medium sygnału stanowi światło widzialne lub podczerwone. Transoptory używane są w urządzeniach sterujących, miernikach mocy, urządzeniach komunikacyjnych i systemach zasilania. Ich użycie w układzie poprawia jego zdolność przeciwzakłóceniową, a także niezawodność oraz stabilność.

Transoptory w układach napędów silnikowych

Transoptory odgrywają kluczową rolę w sterowaniu systemami napędów silnikowych, stanowiąc izolację galwaniczną między różnymi obwodami. Ich zastosowanie zwiększa bezpieczeństwo całego układu, pozwala bowiem na oddzielenie niskonapięciowego obwodu sterowania od wysokonapięciowego układu zasilania (wprowadzenie bariery izolacyjnej stanowi zabezpieczenie przed szpilkami napięcia). W efekcie uzyskujemy minimalizację zakłóceń oraz niższe ryzyko uszkodzeń wynikających z przepięć.

Transoptory mogą być również stosowane w układach kontrolnych monitorujących pracę silnika jako element sprzężenia zwrotnego – dzięki użyciu transoptorów analogowych możliwe jest uzyskanie sprzężenia zwrotnego, dotyczącego napięcia i prądu silnika, natomiast transoptory cyfrowe traktowane są jako elementy sprzężenia zwrotnego z enkoderów, pozwalających na precyzyjne sterowanie silnikiem.

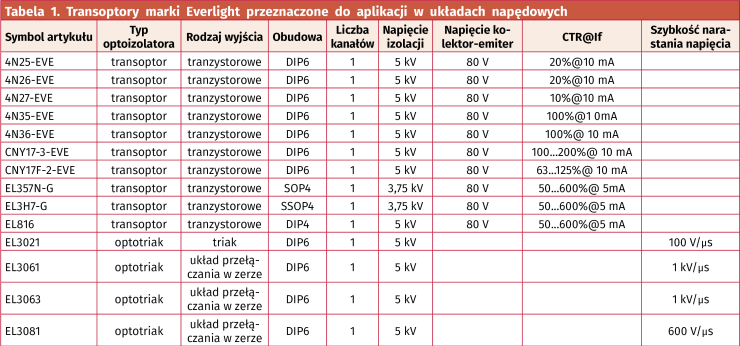

W tabeli 1 zaprezentowane zostały transoptory marki Everlight, przeznaczone do aplikacji w układach napędowych.

Transoptory w magistralach komunikacyjnych

W magistralach komunikacyjnych transoptory (tabela 2) są stosowane jako elementy izolacji między różnymi obwodami systemu, co pozwala na ochronę elementów sterujących przed zakłóceniami pochodzącymi z innych części infrastruktury (takich jak urządzenia peryferyjne czy też czujniki podłączone do magistrali).

Transoptory muszą spełniać wymagania czasowe aplikacji, tzn. zapewniać odpowiednią prędkość przesyłu informacji. Ułatwiają dopasowywanie napięć pomiędzy obwodem sterującym a linią transmisji danych.

Transoptory w systemach sterujących windą

Transoptory okazują się niezwykle istotne w systemach sterowania windami, wprowadzają bowiem izolację elektryczną między różnymi komponentami w celu zwiększenia bezpieczeństwa i niezawodności systemu. Elementy te skutecznie oddzielają sygnały sterujące, chroniąc niskonapięciowe obwody kontrolne od wysokonapięciowych obwodów zasilania napędu windy. Pozwala to na zapewnienie precyzyjnego i bezpiecznego działania dźwigów. Co więcej, transoptory znajdują zastosowanie również w układach sprzężenia zwrotnego położenia lub prędkości. Ze względu na fakt, iż jest to aplikacja krytyczna, ważna okazuje się niezawodność komponentu, dlatego transoptory marki Everlight uzyskały liczne certyfikaty – UL, cUL, VDE, SEMKO, NEMKO, DEMKO, FIMKO.

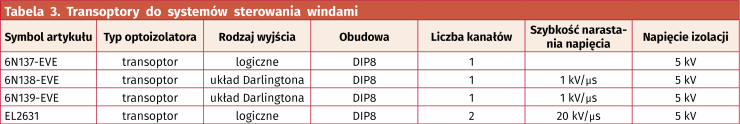

Listę transoptorów odpowiednich do opisywanych rodzajów aplikacji można znaleźć w tabeli 3.

Transoptory w miernikach energii elektrycznej

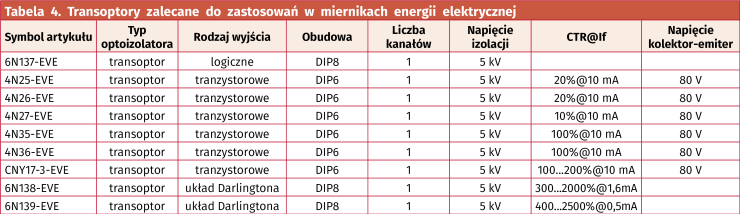

Transoptory znajdą również zastosowanie jako izolacja galwaniczna w aplikacjach mierników energii. Ponadto są stosowane jako elementy sprzężenia zwrotnego w układzie – transoptory analogowe dostarczają informacji na temat parametrów, takich jak napięcie i prąd układu, pozwalając tym samym na dokładny pomiar zużycia energii. Natomiast transoptory cyfrowe, poprzez dostarczanie informacji w postaci binarnej, zapewniają kontrolę nad prawidłowym działaniem miernika. W tabeli 4 zebrano transoptory zalecane do zastosowań w miernikach energii elektrycznej.

Tekst opracowany przez Transfer Multisort Elektronik Sp. z o.o.
