PCBWay - kompleksowy outsourcing w branży elektronicznej

PCBWay - kompleksowy outsourcing w branży elektronicznej

Elektronika jest specyficzną branżą – produkcja urządzeń (zarówno pojedynczych prototypów, jak i  dużych serii wyrobów komercyjnych) wymaga interdyscyplinarnego podejścia, łączącego w sobie wytworzenie i montaż nie tylko samych obwodów drukowanych, ale także obudów, a nierzadko również innych podzespołów mechanicznych. Unikalna oferta firmy PCBWay obejmuje wszystkie wymienione usługi, a szeroka gama stosowanych technologii sprawia, że optymalne rozwiązania znajdą tu dla siebie wszyscy odbiorcy – przedsiębiorstwa produkcyjne, działy R&D, instytucje publiczne, a nawet… amatorzy elektroniki.

Fundamentem każdego współczesnego urządzenia elektronicznego jest płytka drukowana. Technologia PCB rozwija się intensywnie już od kilkudziesięciu lat, a niemal z roku na rok – w miarę formułowania coraz wyższych wymagań w zakresie miniaturyzacji i zwiększania osiągów pod względem elektrycznym (m.in. z uwagi na rosnącą częstotliwość taktowania procesorów oraz pamięci) – wzrasta liczba kolejnych, coraz poważniejszych wyzwań, którym muszą stawiać czoła producenci PCB. Jeszcze kilkanaście lat temu wyprodukowanie nawet kilku prostych, 2-stronnych obwodów drukowanych wiązało się z relatywnie sporymi kosztami – szczególnie dotkliwymi w przypadku amatorów elektroniki oraz małych lub początkujących firm. Obwody wielowarstwowe jawiły się w tej sytuacji jako swoisty luksus, zarezerwowany tylko dla odbiorców o zasobnym portfelu – i siłą rzeczy były stosowane tylko w przypadkach absolutnej konieczności.

Warunki uprawiania elektronicznego „fachu” zmieniły się diametralnie po wkroczeniu na rynek firmy PCBWay – czołowego dostawcy obwodów drukowanych oraz usług w zakresie szybkiego prototypowania obudów i elementów mechanicznych. Dziś oferta firmy zawiera pięć głównych usług obejmujących pełen wachlarz możliwości produkcyjnych (rysunek 1).

Rysunek 1. Oferta PCBWay w zakresie usług produkcyjnych dla branży elektronicznej
  • Standard PCB – o ile w przypadku wielu rodzimych producentów pojęcie „standardowych płytek drukowanych” sprowadza się do wytwarzania obwodów dwuwarstwowych, to w PCBWay ta część oferty obejmuje konstrukcje 1-, 2-, 4-, 6-, 8-, 10-, 12-, a nawet 14-warstwowe, wytwarzane na bazie laminatów o charakterystyce (do wyboru) TG130-140, TG150-160, TG170-180, S1000H TG150 lub S100-2M TG170. Mało tego – w zakres zamówień „standardowych” wchodzą nawet płytki drukowane na podłożach aluminiowych, miedzianych oraz specjalistycznych laminatach RF marki Rogers (4003C lub 4350B). Co więcej, dla inżynierów i operatorów parku maszynowego PCBWay problemu nie stanowią nawet rozbudowane obwody HDI z przelotkami zagrzebanymi i ślepymi – a wciąż mówimy tutaj tylko o zakładce „Standard PCB”!
  • Advanced PCB – tutaj do dyspozycji użytkownika są opcje zamawiania produkcji płytek drukowanych o potężnym stopniu złożoności – stos może liczyć nawet 60 warstw, a lista używanych materiałów bazowych obejmuje nawet specjalne laminaty mikrofalowe na pasmo dochodzące do 25 GHz. Ofertę w tym zakresie uzupełnia szeroki wachlarz dostępnych grubości miedzi (nawet 20 oz), rodzajów pokryć, a także usług dodatkowych – PCBWay jest w stanie wyprodukować m.in. półotwory lutownicze typu castallated holes, wbudowane bloki chłodzące (copper coins), wnęki frezowane w osi Z, czy też metalizacje krawędzi.
  • FPC/Rigid-Flex – firma PCBWay wytwarza nie tylko obwody na podłożach sztywnych, ale także płytki elastyczne i sztywno-giętkie (fotografia 1) nawet do 16 warstw. Możliwe jest dostosowanie zamówienia do potrzeb określonej aplikacji, m.in. poprzez dodanie warstwy samoprzylepnej 3M lub Tesa, ekranowania taśmy połączeniowej czy też niestandardowych usztywnień częściowych.

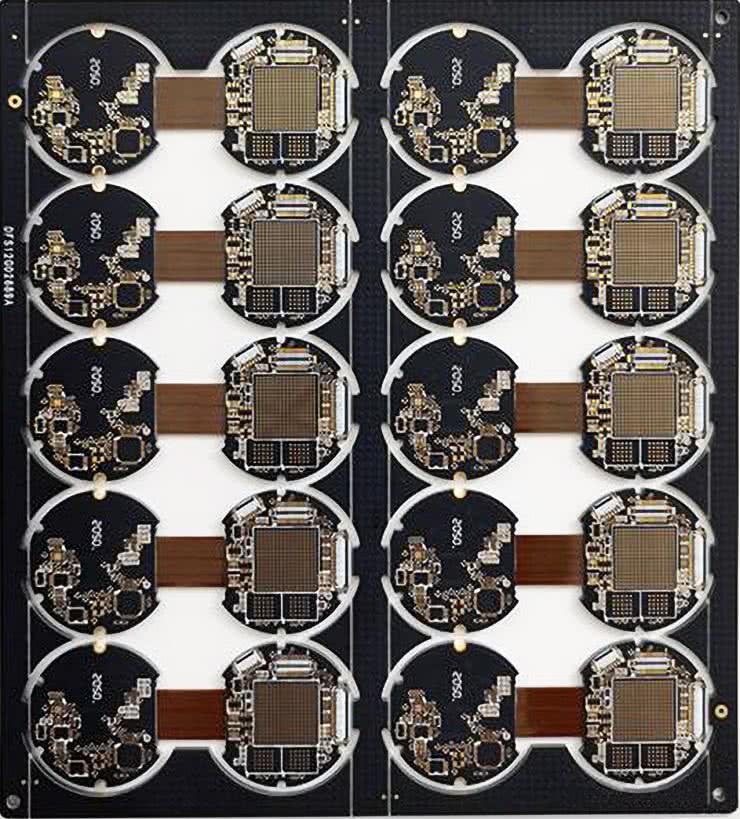

Fotografia 1. Przykładowe obwody sztywno-giętkie
  • Assembly – PCBWay oferuje kompleksowe usługi w zakresie montażu obwodów drukowanych, zarówno w technologii SMT (fotografia 2), jak i THT. Pod względem logistycznym dostępne są trzy formy współpracy, różniące się sposobem rozdzielenia łańcucha dostaw pomiędzy Klienta oraz dział zaopatrzenia PCBWay.

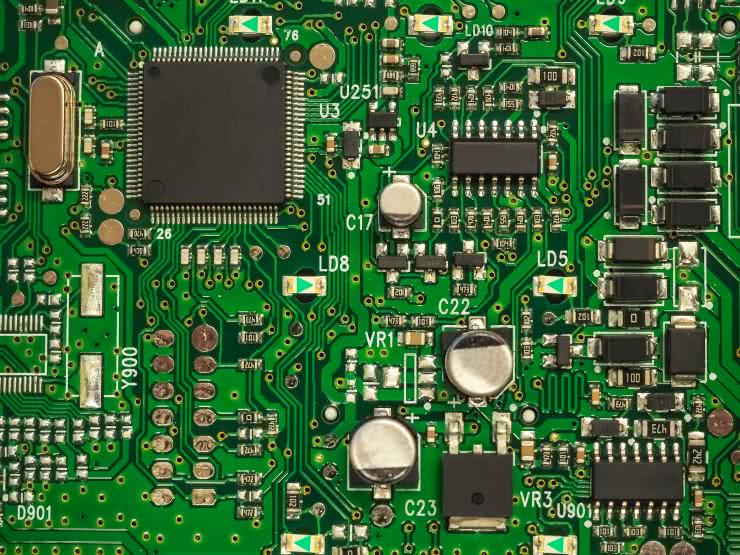

Fotografia 2. PCBWay oferuje kompleksowe usługi produkcji i montażu obwodów drukowanych
  • SMD-Stencil – oprócz kompletnych usług EMS, obejmujących produkcję PCB oraz montaż docelowych obwodów drukowanych, PCBWay wytwarza także wycinane laserowo szablony do nanoszenia pasty lutowniczej (fotografia 3). Do wyboru są zarówno wersje z ramą, jak i pozbawione tego rodzaju nośnika – dzięki temu każdy odbiorca może dobrać odpowiedni szablon do posiadanego modelu drukarki. Dostępne grubości blachy stalowej mieszczą się w przedziale od 0,08 mm do nawet 0,3 mm.

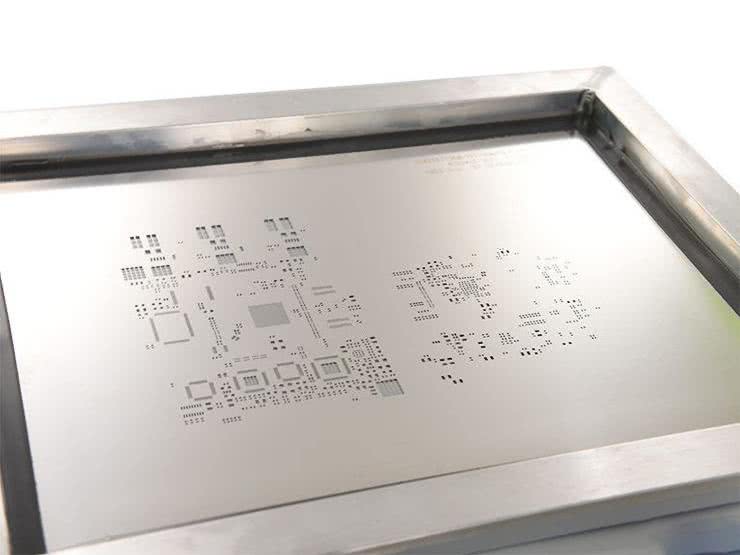

Fotografia 3. Przykładowy szablon do nakładania pasty lutowniczej

Mechanika w PCBWay, czyli usługi szybkiego prototypowania obudów (i nie tylko)

Rozległy i zróżnicowany park maszynowy firmy PCBWay umożliwia realizację nawet najbardziej złożonych zleceń w zakresie mechaniki precyzyjnej oraz szybkiego prototypowania detali mechanicznych.

Rysunek 2. Oferta PCBWay w zakresie usług szybkiego prototypowania i produkcji seryjnej detali mechanicznych

Ten segment oferty można podzielić na cztery główne podzakresy (rysunek 2):

  • CNC machining – PCBWay świadczy usługi w zakresie obróbki skrawaniem (fotografia 4) rozmaitych materiałów, takich jak m.in. aluminium, stal nierdzewna, miedź, tytan, tworzywa sztuczne (ABS, polipropylen, teflon, POM i inne), a także bakelit, laminat FR4 czy guma.

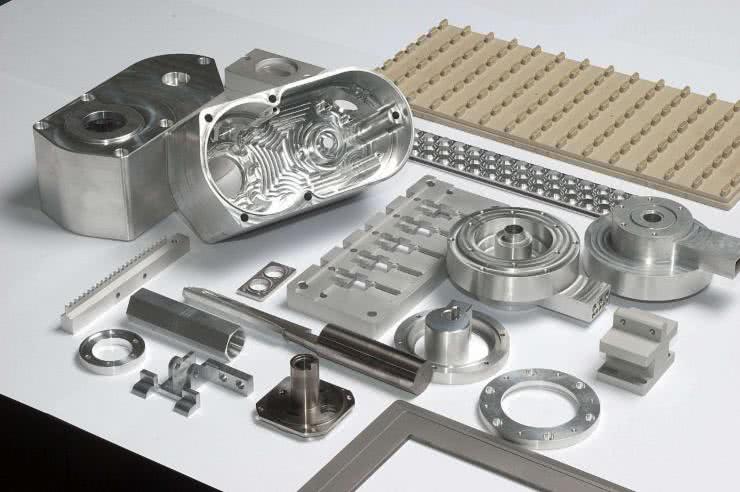

Fotografia 4. Przykładowe detale wykonane za pomocą 3- i 5-osiowych frezarek CNC
  • Sheet metal – w przypadku projektów wymagających obudowy wykonanej z blachy stalowej, miedzianej lub aluminiowej (a także niektórych materiałów niemetalicznych) PCBWay może wykonywać precyzyjne detale z blachy giętej i ciętej laserowo, poddawane także obróbce końcowej wg zaleceń klienta (np. wykończenie powierzchni, gwintowanie otworów, znakowanie laserowe itp.).
  • 3D printing – firma PCBWay udostępnia swoim odbiorcom najnowocześniejsze technologie druku 3D, w tym druk filamentowy (FDM), żywiczny (SLA, PolyJet), a także proszkowy (SLS, MJF, DLMS). Baza standardowych materiałów obejmuje kilkadziesiąt typów filamentów, żywic i proszków, a usługi postprocessingu pozwalają na wykonywanie znakowania laserowego, czy też montażu wkładek gwintowanych. Przykładowy detal uzyskany dzięki technologii druku 3D można zobaczyć na fotografii 5. Warto dodać, że PCBWay oferuje także usługi inspekcji wytwarzanych detali, co znacząco podnosi jakość produktów końcowych dostarczanych do klientów (fotografia 6).

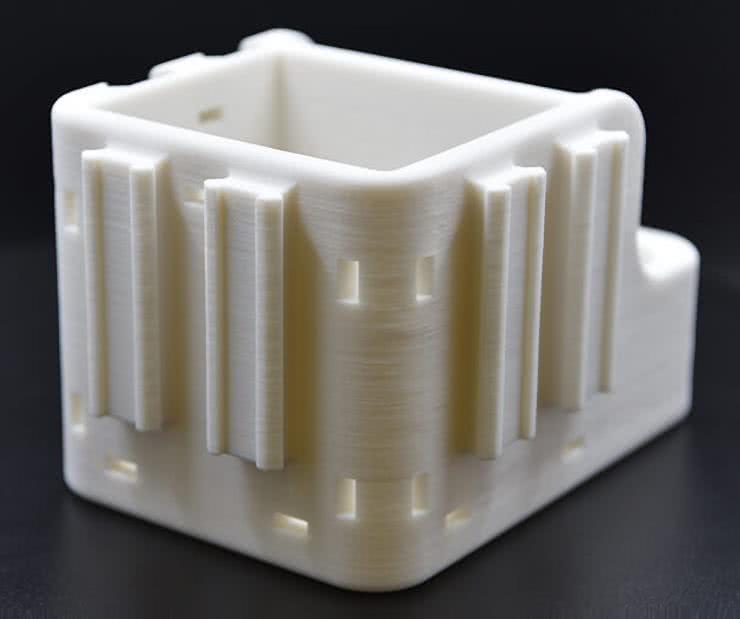

Fotografia 5. Przykładowy wydruk 3D z materiału PA12 (Nylon)
  • Injection molding/vacuum casting – w przypadku produkcji wielkoseryjnej szybkie metody prototypowania (w tym przede wszystkim druk 3D) okazują się już niewystarczające. W takich aplikacjach PCBWay rekomenduje produkcję form wtryskowych i form do odlewania próżniowego, zapewniających wszystkie korzyści technologiczne nieosiągalne w przypadku innych technik wytwarzania detali mechanicznych – w tym przede wszystkim niski koszt jednostkowy produkcji oraz doskonałe wykończenie powierzchni, niewymagające zwykle dodatkowej obróbki (np. polerowania czy szlifowania).

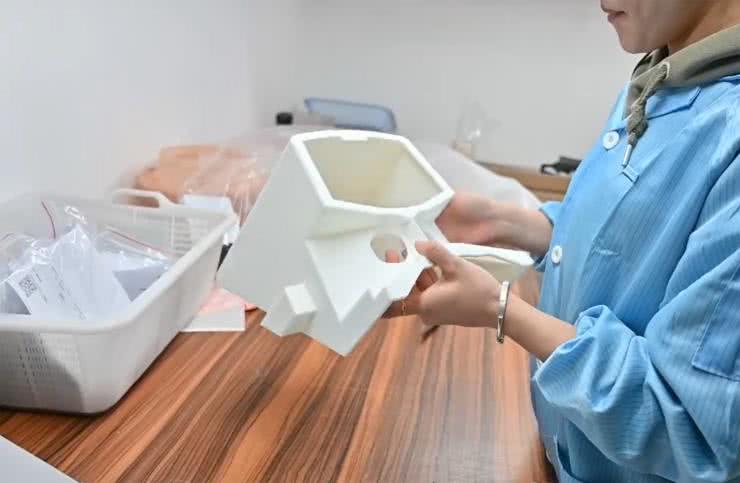

Fotografia 6. Stanowisko kontroli jakości detali wytwarzanych metodą druku 3D

Podsumowanie

Współczesny przemysł elektroniczny narzuca konieczność interdyscyplinarnego spojrzenia na zagadnienie produkcji urządzeń. Oferta PCBWay jest skierowana zarówno do dużych i średnich odbiorców komercyjnych, jak i małych firm, startupów, a nawet pasjonatów – co ważne, w każdym przypadku klienci mogą liczyć nie tylko na krótkie terminy realizacji zamówień, ale także możliwość śledzenia postępów realizacji zleceń w czasie rzeczywistym, całodobowe wsparcie ze strony działu obsługi klienta, a nade wszystko – najwyższą jakość finalnych produktów. Rozbudowany i stale rozwijający się park maszynowy plasuje firmę PCBWay w ścisłej czołówce przedsiębiorstw świadczących outsourcing produkcji PCB, szablonów SMT i detali mechanicznych, a także oferujących kompleksowe usługi EMS w pełnym zakresie zadań związanych z wytwarzaniem urządzeń elektronicznych.

www.pcbway.com
