Optoelektronika do najbardziej wymagających aplikacji

Optoelektronika do najbardziej wymagających aplikacji

Etronika jest wiodącym prywatnym polskim producentem urządzeń optoelektronicznych dla wojska i służb mundurowych. Jej asortyment – taki jak np. kamery termowizyjne montowane na bezzałogowych statkach powietrznych, czyli tzw. dronach – znajdują zastosowanie również na rynku cywilnym.

Kamery termowizyjne

Etronika specjalizuje się w projektowaniu i wytwarzaniu różnorodnych kamer termowizyjnych – zarówno w postaci samodzielnych konstrukcji, jak i w formie specjalnych modułów termowizyjnych, instalowanych wewnątrz innych urządzeń, np. celowniczych głowic optoelektronicznych czy miniaturowych głowic obserwacyjnych na platformie obrotowo-uchylnej. Bazują one na niechłodzonych matrycach bolometrycznych, a także na chłodzonych detektorach. Kamery termowizyjne produkowane przez Etronikę mogą być wyposażone w obiektywy stałoogniskowe o szerokim zakresie kątów pola widzenia oraz w obiektywy zmiennoogniskowe, pozwalające na uzyskanie nawet dziesięciokrotnego powiększenia optycznego obserwowanego obrazu. Sygnał wideo może być przesyłany w sposób analogowy i cyfrowy, np. MIPI CSI-2, SDI, itp. Wszystkie kamery są wytwarzane i testowane zgodnie z polskimi normami obronnymi, a także systemami jakości AQAP 2110:2016 oraz ISO 9001:2015.

Fotografia 1. Kamery termowizyjne KTL

Kamery telewizyjne

Oprócz kamer termowizyjnych, Etronika wytwarza również kamery telewizyjne. Urządzenia te bazują przede wszystkim na kolorowych matrycach CMOS, o przekątnych od 1/3" do 2/3" i rozdzielczości do 4K, z przesłoną typu rolling shutter oraz global shutter, a także z opcjonalnym filtrem IR. Kamery telewizyjne również mogą być wyposażone w obiektywy stało- i zmiennoogniskowe, o parametrach optycznych dostosowanych do potrzeb urządzenia, w którym będą one pracować. Sygnał wyjściowy, podobnie jak w kamerach termowizyjnych, może być wyprowadzony zarówno w postaci analogowej, jak i cyfrowej.

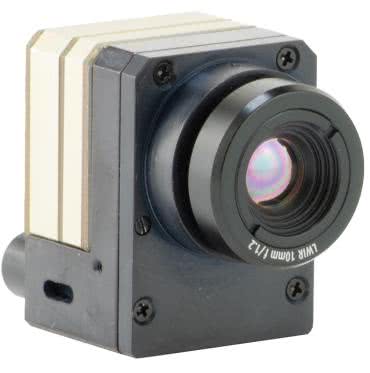

Fotografia 2. Moduł kamery KTL

Dalmierze laserowe

W ofercie Etroniki znajdują się także impulsowe dalmierze laserowe. Są one przeznaczone przede wszystkim do optoelektronicznych głowic obserwacyjnych oraz celowniczych i budowane w oparciu o osobne tory: nadawczy oraz odbiorczy. Tor nadawczy składa się z lasera na ciele stałym pompowanym diodowo – o długości fali bezpiecznej dla oka – i z zespołu soczewek odpowiednio formujących wiązkę światła laserowego. Tor odbiorczy to z kolei odpowiedni obiektyw – wraz z półprzewodnikową diodą lawinową APD – oraz analogowo-cyfrowy blok przetwarzania i zliczania sygnałów. Dalmierze Etroniki charakteryzują się rozdzielczością pomiarową 0,5 metra, zasięgiem pomiarowym sięgającym 40 km oraz częstotliwością repetycji pomiaru do 10 Hz w wybranych modelach.

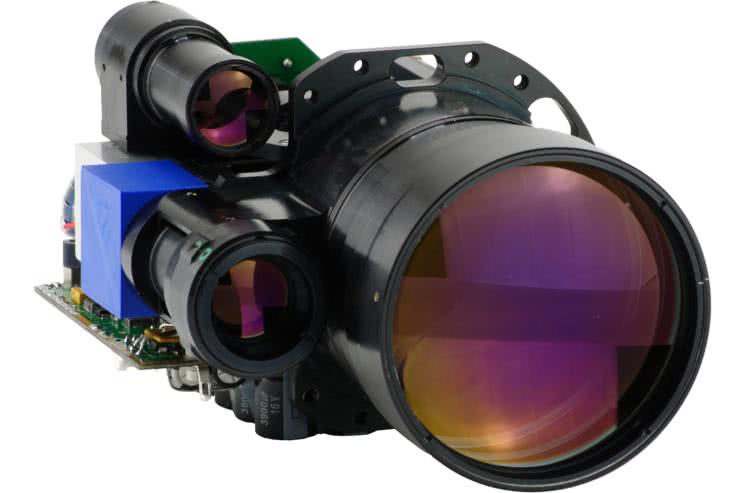

Fotografia 3. Dalmierz laserowy DL-80

Głowice obserwacyjne i celownicze

Optoelektroniczne głowice obserwacyjne i celownicze to złożone urządzenia, zawierające w sobie co najmniej dwa różne sensory. Sensory te zostają zintegrowane w hermetycznej obudowie z ogrzewanymi oknami, co pozwala na ich długotrwałe stosowanie w różnorodnych warunkach atmosferycznych. Głowice mogą być osadzone na platformach obrotowych bądź obrotowo-uchylnych, dzięki czemu znacząco zwiększa się zasięg obserwacji takiego urządzenia. Różnorodność interfejsów sterowania i wideo pozwala na dopasowanie konfiguracji danej głowicy do konkretnej aplikacji. Przykładowo, typowa konfiguracja sensorów w głowicach celowniczych z rodziny ZIG to dwie kamery telewizyjne o wąskim i szerokim kącie pola widzenia, kamera termowizyjna oraz dalmierz laserowy.

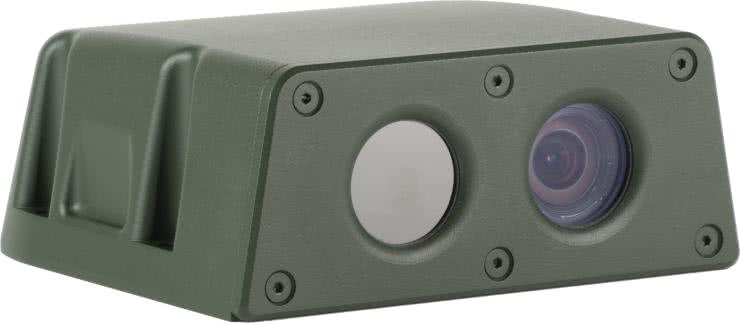

Fotografia 4. Głowica optoelektroniczna KTD-60 Kumak
Fotografia 5. Głowica optoelektroniczna KTD-90.3 Argos

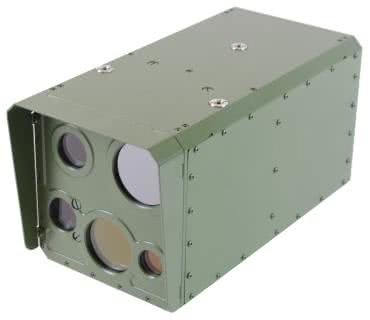

Fotografia 6. Optoelektroniczna głowica celownicza ZIG-T-1L
Więcej informacji:

Etronika Sp. z o.o., 03‑808 Warszawa, ul. Mińska 25, tel. +48 22 870 64 96, biuro@etronika.pl, www.etronika.pl
