Klawiatury membranowe, szklane panele dotykowe czy zintegrowane panele czołowe stanowią podstawowy element konstrukcji tysięcy urządzeń w różnych branżach współczesnej techniki. Wieloletnie doświadczenie i doskonale wyposażony park maszynowy naszej firmy umożliwiają efektywną realizację nawet najbardziej złożonych zamówień w zakresie elektromechanicznych interfejsów HMI oraz paneli czołowych, zintegrowanych z wyświetlaczami dotykowymi.

Oferta firmy QWERTY obejmuje zarówno produkcję, jak i projektowanie klawiatur i paneli czołowych zgodnie z otrzymanymi od klienta wytycznymi. Kompleksowe usługi prowadzone przez nasze biuro konstrukcyjne obejmują ponadto tworzenie kompletnych urządzeń "od A do Z". Nasze wyroby przeznaczone są do maszyn i sterowników przemysłowych, aparatury medycznej i pomiarowej. Do ich wytwarzania stosujemy najnowsze technologie projektowania i produkcji oraz surowce i materiały najwyższej jakości. Dysponujemy wykwalifikowanym personelem, który dołoży wszelkich starań, by gruntownie i profesjonalnie zaspokoić Państwa potrzeby. Zespół specjalistów zaproponuje rozwiązania optymalne zarówno w sferze technologicznej, jak i ekonomicznej.

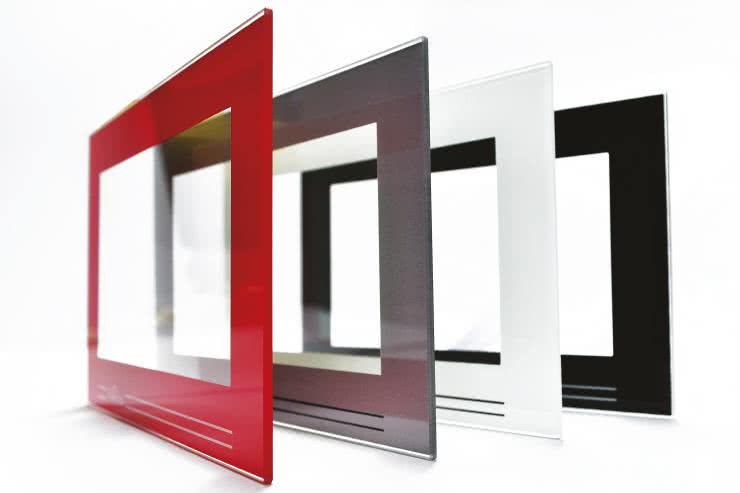

Szklane panele dotykowe

We współczesnych sterownikach elektronicznych modnym i nowoczesnym rozwiązaniem jest zastosowanie szklanej elewacji frontowej, połączonej z pojemnościowym panelem sterującym. Płyty szklane produkowane są na zamówienie klienta. Panel przedni wykonany ze szkła jest odporny na działanie czynników chemicznych i klimatycznych, a zastosowanie odpowiedniego materiału gwarantuje zarówno estetykę, jak i wysoką wytrzymałość mechaniczną. Grafikę, której forma jest praktycznie dowolna - w zależności od preferencji i potrzeb klienta - nadrukowuje się na spodniej stronie płyty szklanej, co gwarantuje jej odporność na ścieranie przy późniejszej eksploatacji. Integralną częścią takiego panelu jest ekran dotykowy, który zastępuje klawiaturę i umożliwia adaptacyjne sterowanie elektroniką urządzenia - co ważne, do aktywacji panelu pojemnościowego nie jest potrzebny najmniejszy nawet nacisk. Wystarcza zbliżenie do jego powierzchni lub delikatne przesunięcie palcem po powierzchni. Zamiast tradycyjnej szyby możemy także zastosować płytę z tworzywa sztucznego, która spełnia wysokie normy IK. Daje ona wysoki poziom zabezpieczenia przed uszkodzeniami z zewnątrz.

Bonding optyczny w standardzie QWERTY

W ostatnich latach obserwujemy na rynku wzrost zapotrzebowania na sztywne panele frontowe, wykonane ze szkła lub tworzywa sztucznego. Firma QWERTY postanowiła wykorzystać swoje wcześniejsze doświadczenia z zakresu laminowania różnego rodzaju powierzchni (elastyczne-elastyczne, elastyczne-sztywne) do opracowania i wdrożenia do produkcji nowej technologii laminowania sztywnych materiałów, zwanej bondingiem optycznym. Bonding to proces zespolenia wyświetlacza (LCM) z panelem dotykowym i frontem ze szkła lub tworzywa. Wyróżniamy kilka metod bondingu.

Air Gap to standardowa technika klejenia wyświetlaczy, polegająca na wykorzystaniu ramki z folii dwustronnie klejącej, umieszczonej dookoła wyświetlacza w celu zespolenia go z frontem. Jest to niedroga i uniwersalna technologia, która pozwala na łatwą wymianę wyświetlacza lub frontu szklanego bez konieczności użycia specjalistycznych narzędzi. Szczelina powietrzna może jednak wpływać na przejrzystość ekranu, szczególnie w jasnym otoczneniu, z powodu dodatkowego załamania światła. Wyświetlacze ze szczelinami powietrznymi są też bardziej podatne na uszkodzenia mechaniczne oraz te spowodowane wilgocią, dlatego gorzej nadają się do aplikacji na zewnątrz budynków lub w najtrudniejszych warunkach przemysłowych.

Bonding optyczny to zespolenie wyświetlacza z panelem dotykowym/frontem przy użyciu kleju optycznie czystego w postaci stałej (solid) lub ciekłej (liquid), na całej powierzchni wyświetlacza. Proces ten polega na naniesieniu kleju na powierzchnię ekranu, a następnie zespoleniu wyświetlacza z panelem dotykowym/frontem. Rozwiązanie to jest czasochłonne i wymaga specjalistycznego sprzętu. Cechuje się natomiast lepszymi parametrami optycznymi (mniejsze odbicia światła, poprawa kontrastu) oraz wyższą wytrzymałością na czynniki środowiskowe (kurz i kondensacja wilgoci) i narażenia mechaniczne.

Firma QWERTY przeprowadziła szereg badań i dopasowała technologię do rosnącego zapotrzebowania rynku na optycznie czyste laminowanie powierzchni sztywnych. Prowadzone prace przyczyniły się do pozyskania wiedzy na temat pełnego spektrum dostępnych technik, materiałów, maszyn oraz procedur, niezbędnych podczas bondingu optycznego. Będąc ekspertem w tej dziedzinie, jesteśmy w stanie dopasować rozwiązanie odpowiednie do każdej aplikacji. Oferujemy doradztwo w dziedzinie doboru wyświetlacza oraz najlepszej z dostępnych metod bondingu. Nasze działania charakteryzują się dużą elastycznością - możemy pracować na materiałach klienta lub własnych, kupowanych od zaufanych dostawców. W swoich produktach oferujemy wykończenie powierzchni akrylowych oraz szklanych AG (Anti-Glare), AF (Anti-Finger), AR (Anti-Reflective). Wieloletnie doświadczenie w druku cyfrowym i sitodruku oraz dostęp do szerokiego asortymentu wysokiej jakości materiałów, obrabianych za pomocą ploterów oraz maszyn CNC, czyni z firmy QWERTY eksperta w procesie integrowania wyświetlaczy i sensorów z panelami dotykowymi/frontami.

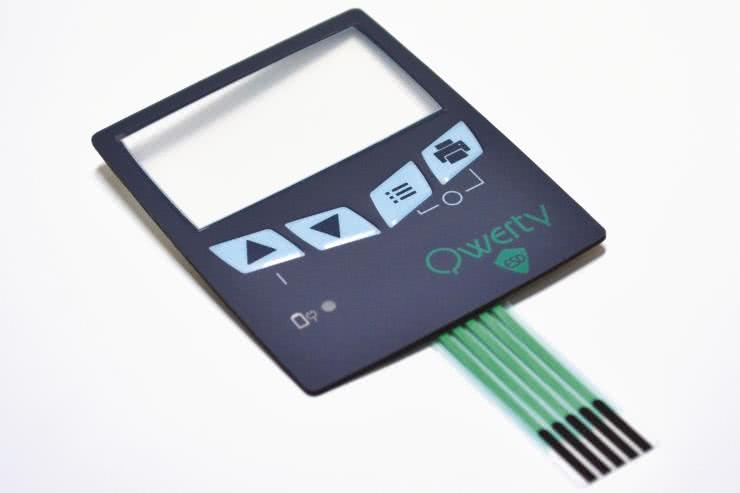

Klawiatury foliowe (membranowe)

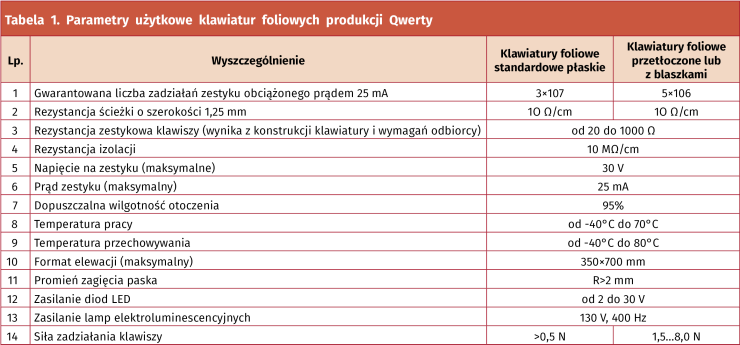

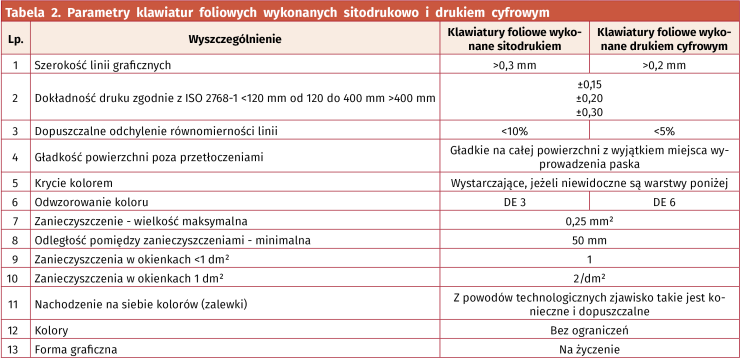

Klawiatury foliowe są elementem wielu współczesnych urządzeń elektronicznych, a o ich szerokim zastosowaniu zdecydowały wszechstronność oraz niezawodność. Ze względu na swoje właściwości doskonale sprawdzają się w trudnych bądź nietypowych warunkach eksploatacyjnych, co stanowi o ich wyższości nad konkurencyjnymi klawiaturami mechanicznymi. Klawiatury membranowe są  wykonywane na bazie folii poliestrowej, odpornej na szkodliwe czynniki chemiczne i klimatyczne, a - po naklejeniu na obudowę - również na większość uszkodzeń mechanicznych. Do realizacji formy graficznej naszych urządzeń stosujemy technologię druku cyfrowego, co pozwala tworzyć elementy atrakcyjne wizualnie. Integracja diod LED w wielowarstwowej strukturze klawiatury umożliwia pełni funkcjonalne sterowanie elektroniką, bez konieczności współpracy z dodatkowymi wyświetlaczami lub panelami LCD.

QWERTY
www.qwerty.com.pl
