W ciągu ostatnich kilkunastu lat produkty marki Mean Well stały się światowym standardem w dziedzinie elektryki. Instalatorzy i projektanci doskonale zdają sobie sprawę z jakości rozwiązań tego producenta – podczas gdy właściciele i inwestorzy chwalą sobie ich trwałość i atrakcyjną cenę. Poniżej prezentujemy wybrane modele zasilaczy LED od Mean Well z serii HLG oraz HVG. Są to urządzenia o imponujących parametrach, wysokiej klasie szczelności oraz szerokim zakresie aplikacji. Należą do najpopularniejszych produktów z oferty producenta.
Zasilacze serii HLG

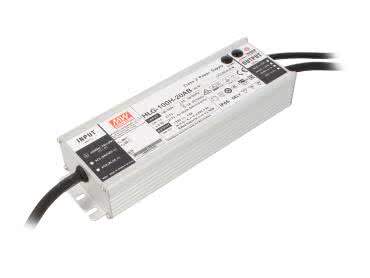

Zostały zaprojektowane, aby spełnić wymagania większości typowych aplikacji. Mogą być zasilane napięciami z szerokiego zakresu, który dla większości modeli wynosi od 90 V do 305 V AC oraz od 127 V do 431 V DC. Korpusy wykonano z metalu (fotografia 1), który zapewnia dobre odprowadzanie ciepła, dzięki czemu urządzenia mogą pracować w temperaturach od –40°C do 70°C (dla niektórych modeli jest to nawet 90°C). Ponieważ jednocześnie odznaczają się szczelnością w klasach IP65 i IP67, mogą być stosowane na zewnątrz budynków, np. przy tworzeniu oświetlenia ogrodów, parkingów, tworzenia zewnętrznej iluminacji budynków i innych obiektów architektonicznych.
Zasilacze HLG przystosowano do aplikacji o różnej skali, są dostępne w wersjach o mocy od 40 W do 600 W i sprawności do 93%. Co więcej, są to drivery zarówno stałoprądowe (CC) o prądzie do 3,5 A, jak i stałonapięciowe (CV), o napięciu do 430 V DC. W ten sposób mogą pełnić swoją funkcję zarówno w obwodach szeregowych (zazwyczaj stosowanych przy oświetlaniu rozległych przestrzeni), jak i równoległych (np. zawierających taśmy LED).
Parametry wyjścia są ustalone fabrycznie lub mogą być ustawiane za pomocą wbudowanych potencjometrów, sygnału napięciowego 1...10 V DC lub sygnału PWM. Nominalna lub zadana wartość napięcia (VO) zostaje utrzymana do momentu, w którym z zasilacza płynie prąd (IO) o maksymalnym natężeniu.

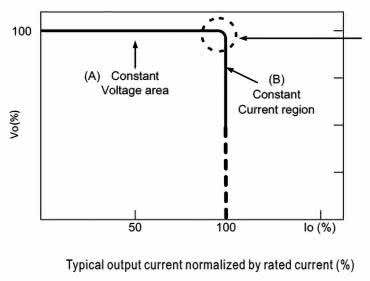

Następnie driver zaczyna działać w trybie stałoprądowym – automatycznie dostosuje różnicę potencjałów na wyjściu tak, aby natężenie prądu w obwodzie utrzymać na poziomie wartości maksymalnej (rysunek 1). Może to być wartość ustalona fabrycznie lub, w przypadku jednostek regulowanych, ustawiona przez instalatora.
Innym istotnym udogodnieniem konstrukcyjnym są trzy metody regulowania jasności odbiorników, czyli sterowania dimmerem prądowym, który nie powoduje efektu migotania. Konstruktor/instalator może podłączyć do wyprowadzeń DIM-, DIM+ jeden ze sterowników:
- napięciowy (1…10 V DC),
- rezystancyjny (potencjometr),
- sygnał PWM (o częstotliwości 0,1…3 kHz).
Należy dodać, że zasilacze HLG wyposażono w układ korekcji współczynnika mocy oraz szereg zabezpieczeń, które nie tylko przedłużają żywotność urządzeń, ale również poprawiają bezpieczeństwo ich instalacji oraz użytkowania. Należą do nich zabezpieczenia: przeciwzwarciowe (SCP), nadprądowe (OCP), nadnapięciowe (OVP) oraz termiczne (OTP). Dodatkowo, wybrane modele obsługują interfejs DALI (Digital Addressable Lighting Interface) stosowany w złożonych instalacjach do selektywnego sterowania elementami iluminacji.
Zasilacze serii HVG

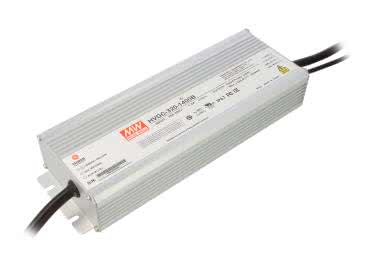

Do stałoprądowych zasilaczy LED należy serii HVG. Odznacza się szerszym zakresem napięć wejściowych i wyjściowych, przez co lepiej odpowiada potrzebom dużych instalacji, np. oświetlenia plenerowego, drogowego, które zazwyczaj realizowane są jako obwód szeregowy. Urządzenia z tej grupy mogą być zasilane napięciem przemiennym (AC) z zakresu od 180 V do 528 V lub napięciem stałym (DC) od 254 V do 747 V.
Zakresy wyjściowe jednostek dają projektantom i instalatorom dużą swobodę przy konstruowaniu systemu – dla przykładu, w przypadku modelu HVGC-150-700AB napięcie wyjściowe VO mieści się w zakresie od 21 V do 215 V DC. Nie tylko ułatwia to dobór drivera, ale też umożliwia swobodne skalowanie instalacji bez potrzeby modyfikowania jej układu zasilającego.
Produkty serii HVG odznaczają się tymi samymi zaletami, co seria HLG. Ich budowa zapewnia klasę szczelności IP67/IP65 (zależnie od modelu), mają układ aktywnej korekcji współczynnika mocy, zabezpieczenia elektryczne ograniczające ryzyko uszkodzenia z powodu przegrzania, zwarcia, a także zapobiegające wzbudzeniu w zasilanym obwodzie prądu o zbyt dużym natężeniu.
Podobne do serii HLG są także oznaczenia produktów – ostatnie litery w symbolu wskazują na funkcjonalność drivera:
- „A” to modele z klasą szczelności IP65 z wbudowanym potencjometrem ogranicznika prądu,
- „B” odznaczają się klasą szczelności IP67 oraz wejściem sterującym dimmerem,
- „AB” łączą ww. opcje, a ich klasa szczelności to IP65.
Oczywiście, parametry te wyszczególniono również w naszym katalogu, dzięki czemu klienci mogą wyszukiwać produkty według pożądanej charakterystyki.
Inne rozwiązania Mean Well
Asortyment produktów Mean Well to jedna z najbogatszych ofert, jakie znalazły się w katalogu TME. Nawet w zakresie samych driverów LED sięga daleko poza wymienione wyżej serie. Dwie inne warte wspomnienia serie to ELG oraz XLG. O grupie zasilaczy ELG powstał oddzielny artykuł. Ich funkcjonalność jest zbliżona do opisanych produktów, są zasilaczami stałonapięciowymi i stałoprądowymi. W przypadku modeli ELG-C wyłącznie stałoprądowymi. Są wyposażone w układ dimmera prądowego i odznaczają się wysoką klasą szczelności.
Drivery serii XLG to produkty o nieco innym przeznaczeniu (ich charakterystyka została już opisana, gdy trafiły do naszej oferty). Odznaczają się mniejszymi rozmiarami i mocą – do 240 W, gdyż są przeznaczone przede wszystkim do instalacji oświetlania budynków i wnętrz. Mogą być stosowane w trudnych warunkach środowiskowych, ale nie w rozległych instalacjach. Doskonale sprawdzą się zarówno w gospodarstwach domowych, jak i biurach – przystosowano je do zasilania sieciowego (wyłącznie AC) w szerokim zakresie, a zatem mogą być stosowane ze źródłami 110 V i 220 V AC. Są to zasilacze o stałej mocy, a wszystkie modele odznaczają się klasą ochrony IP67.
