Kompaktowe przetwornice ZETTLER

Kompaktowe przetwornice ZETTLER

W ostatnich latach ZETTLER, znany na rynku producent przekaźników elektromagnetycznych, poszerzył swoją ofertę komponentów o kompaktowe i niedrogie przetwornice AC/DC do montażu na płytkach PCB. Dostępne są w szerokim zakresie mocy znamionowych, przystosowane do szerokiego zakresu napięcia wejściowego i oferowane z różnymi napięciami wyjściowymi. Oferta ZETTLER jest obecnie jedną z najbardziej zróżnicowanych w branży.

Przetwornice ZETTLER to moduły szczelne, idealne do wielu zastosowań, w tym inteligentnych rozwiązań energetycznych, aplikacji oświetleniowych wewnętrznych i zewnętrznych, sprzętu AGD, ładowania pojazdów elektrycznych i rozwiązań IoT. Przystosowane są do rozszerzonego zakresu temperatur i wyposażone w ekranowanie EMI. Obejmują opcje wysokowydajne (HP) i ekonomiczne (ZP) w zakresie od 1 W do 20 W. Wyjście jest elektrycznie odizolowane od wejścia sieciowego i monitoruje częstotliwość oraz fazę wejścia AC.

Przetwornica ZPI03

Moduł ZPI03 (fotografia 1) ma niewielkie wymiary: 25×25×16 mm i oferuje moc znamionową 3 W. Dostępny jest z napięciami wyjściowymi 3,3, 5, 6, 9, 12, 15, 18 i 24 V.

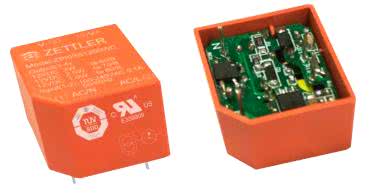

Fotografia 1. Przetwornica ZPI03

Może pracować z napięciem wejściowym w zakresie 90...264 V AC lub 120...370 V DC i odznacza się niewielkim poborem mocy bez obciążenia – maksymalnie 0,2 W. Szczegółowa dokumentacja jest dostępna na stronie: https://www.zettlermagnetics.com/pdfs/ZPI03SXX00WC.pdf.

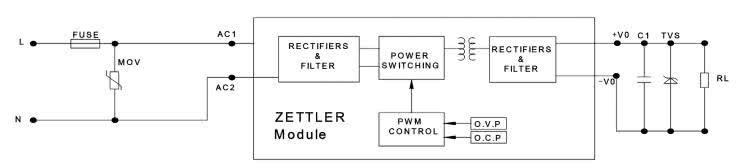

Typową aplikację przetwornicy pokazano na rysunku 1.

Rysunek 1. Typowa aplikacja przetwornicy

Przetwornica ZPL20

Moduł ZPL20 (fotografia 2) ma niewielkie wymiary: 52×27×31 mm i oferuje moc znamionową 10 W. Dostępny jest z napięciami wyjściowymi 5 (przy 5 V pozwala osiągnąć prąd o natężeniu 4 A), 12, 15, 18 i 24 V . Może pracować z napięciem wejściowym w zakresie 90...305 V AC lub 120...430 V DC, a pobór mocy bez obciążenia wynosi maksymalnie 0,3 W. Szczegółowa dokumentacja jest dostępna na stronie: https://www.zettlermagnetics.com/pdfs/ZPL20SXX00WS.pdf.

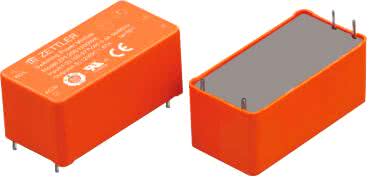

Fotografia 2. Przetwornica ZPL20

Podsumowanie

Przetwornice ZETTLER znacznie upraszczają projektowanie energoelektroniki i umożliwiają szybsze wprowadzanie produktów na rynek. Cechują się dużą trwałością, są zgodne z normami IEC i UL oraz spełniają wymagania EMC. ZETTLER planuje rozszerzenie oferty o przetwornice o mocy 30 W.

www.zettlermagnetics.eu

Artykuł ukazał się w
Elektronika Praktyczna
lipiec 2023
