Przekaźniki AZDC110

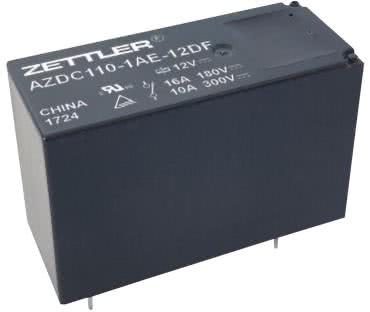

Za pomocą tzw. magnesu wydmuchowego umieszczonego wewnątrz przekaźnika łuk elektryczny jest odchylany i przez to wydłużany. To powoduje, że przerwanie łuku jest łatwiejsze. W przekaźnikach ZETTLER AZDC110 (fotografia 1) zastosowano dokładnie taki mechanizm. Są one przeznaczone do przełączania średnich obciążeń DC, takich jak 16 A przy 180 V DC, 10 A przy 300 V DC lub 5 A przy 420 V DC. Przekaźniki AZDC110 są uznane przez UL i TÜV dla 30 000 cykli przy maksymalnej temperaturze otoczenia 105°C. Dzięki wymiarom 29,3×12,7×18,0 mm przekaźniki mają dobrze znaną i kompaktową konstrukcję w standardowym rastrze 5 mm.
Przekaźniki AZDC105

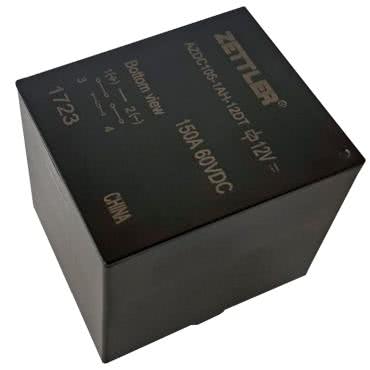

Dla napięć do 60 V DC został zaprojektowany przekaźnik AZDC105 (fotografia 2), który również ma magnes wydmuchowy i jest dostępny w wersji o prądzie do 100 A lub 150 A (wersja "T"). Ten przekaźnik przeznaczony jest do zastosowania w obwodach odłączania baterii. Dostępna jest również wersja dla obciążeń 100 A, 48 V DC bez magnesu wydmuchowego. Wymiary wszystkich wersji to 47,6×40,0×45,1 mm.
Przekaźniki AZDC6

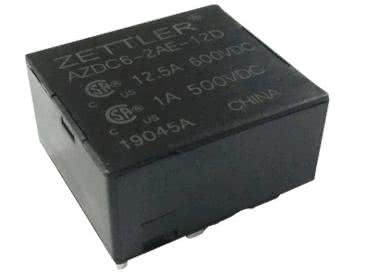

Nowy przekaźnik AZDC6 (fotografia 3) to miniaturowy przekaźnik o napięciu pracy 600 V DC do RSS (system szybkiego wyłączania) dla instalacji fotowoltaicznych. Kompaktowy rozmiar pozwala na mniejsze wymiary skrzynek RSS, które są wdrażane zgodnie z 2017 NEC 690.12. Mają również zastosowanie w ładowaniu baterii. Wymiary tego komponentu to 33,9×30,6×16,0 mm.
