Klasyczne, sprawdzone i niezawodne

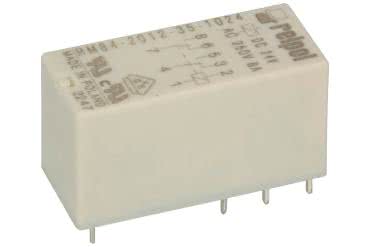

Najbardziej popularne przekaźniki to modele RM84 (fotografia 1) i RM85 (fotografia 2) produkcji Relpol.

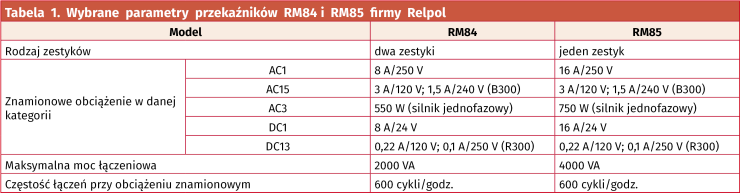

Choć przekaźniki tego typu produkowane są od wielu lat, to producent stale udoskonala konstrukcję i poprawia parametry, m.in. została zmniejszona moc cewki sterującej oraz powiększona wytrzymałość napięciowa. Wszystko to poprawia ich żywotność i niezawodność. Wybrane parametry przekaźników RM84/85 zestawiono w tabeli 1.

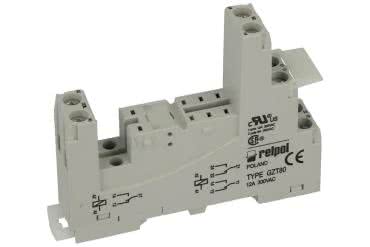

Ponadto, do przekaźników tego typu oferowane są gniazda ułatwiające montaż i wymianę, przystosowane do wlutowania w płytkę PCB lub do zamontowania na szynie DIN35 (fotografia 3).

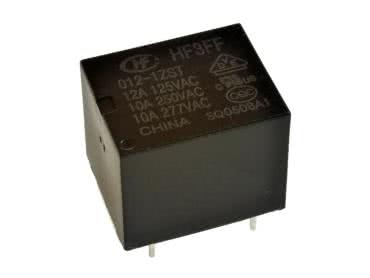

Szeroko stosowany jest także przekaźnik typu HF3FF (fotografia 4) firmy Hongfa. Pozwala na załączanie obwodów o nieco wyższym napięciu znamionowym - maksymalnie 277 V AC oraz 28 V DC. Interesującą cechą przekaźników HF3FF jest niewielka moc cewki sterującej - ok. 0,36 W, oraz niskie napięcie rozłączenia (drop-out voltage) na poziomie 10% napięcia znamionowego - dla cewki 12 V wynosi 1,2 V. Dzięki tym właściwościom przekaźniki HF3FF dają możliwość optymalizacji poboru mocy w aplikacji.
Wyspecjalizowane i funkcjonalne
Przekaźniki to także kompaktowe moduły funkcjonalne opracowane to określonych zadań.

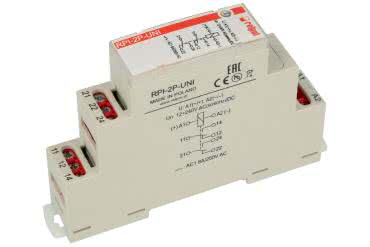

Przykładem takiego elementu jest przekaźnik instalacyjny typu RPI-2P-UNI (fotografia 5) z dwoma stykami o obciążalności 8 A, montowany na szynie DIN. Przekaźnik może być sterowany napięciem z bardzo szerokiego zakresu: 12...240 V, zarówno przemiennym, jak i stałym (AC/DC). Takie cechy pozwalają na stosowanie przekaźnika w systemach o różnych poziomach zasilania oraz w obwodach z zasilaniem o niestandardowej wartości.

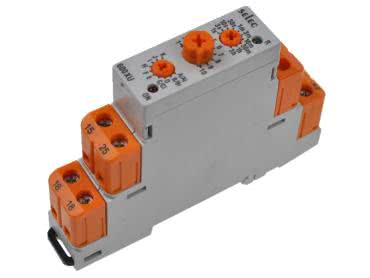

Ciekawym rozwiązaniem jest wielofunkcyjny przekaźnik czasowy typu 600XU-A (fotografia 6). Pozwala realizować wiele różnych funkcjonalności takich jak: modulacja szerokości impulsów, odmierzanie czasu wyłączenia, odmierzanie czasu zadziałania, opóźnione wyłączanie, opóźnione załączanie, opóźnione załączanie i wyłączanie, praca cykliczna rozpoczynająca się od przerwy, praca cykliczna rozpoczynająca się od zadziałania. Działa z zasilaniem 20...240 V AC/DC.
Półprzewodnikowe

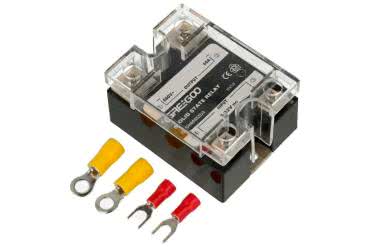

Uzupełnieniem oferty przekaźników są ich wersje półprzewodnikowe (SSR), w których elementem wykonawczym jest triak lub dwa przeciwstawnie umieszczone tyrystory. Takie rozwiązanie pozwala uniknąć pewnych problemów charakterystycznych dla przekaźników elektromagnetycznych (iskrzenie, wypalanie styków), ale jednocześnie wprowadza ograniczenia. Nawet niewielkie przekroczenie wartości napięcia lub prądu może być powodem uszkodzenia przekaźnika, dlatego warto stosować dodatkowe elementy przeciwprzepięciowe oraz należy rozważyć zastosowanie komponentów o parametrach przekraczających wymagania aplikacji. W instalacjach 1-fazowych 230 V AC doskonale sprawdzi się przekaźnik SSR typu GDH6066ZD3 (fotografia 7) o prądzie znamionowym 60 A i napięciu maksymalnym aż 660 V AC.

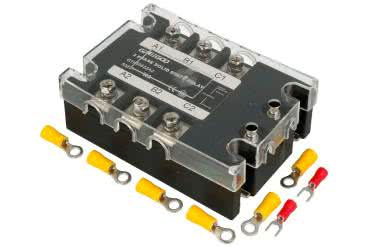

W przypadku obwodu 3-fazowego można zastosować przekaźnik SSR typu GTH6053ZA2 o prądzie 60 A i napięciu 530 V AC (fotografia 8).

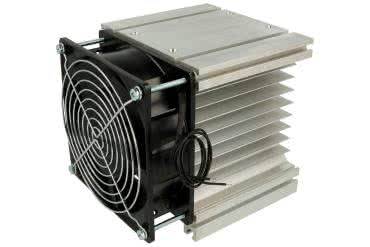

Do przekaźników półprzewodnikowych dostępne są radiatory i moduły chłodzące ze zdefiniowaną rezystancją cieplną. Najlepszy moduł chłodzący Y-110-161 (fotografia 9) o rezystancji cieplnej 0,28 K/W umożliwi załączanie prądu o wartości aż 140 A.
Firma Piekarz
www.piekarz.pl
