Czujniki temperatury kompatybilne z DS18B20

Poniedziałek, 01 Maj 2023

Skomplikowana sytuacja na rynku komponentów elektronicznych spowodowała wydłużenie czasu dostaw oraz gwałtowny wzrost cen wielu kluczowych komponentów. Utrzymanie ciągłości produkcji niejednokrotnie było wielkim wyzwaniem dla producentów urządzeń. Wychodząc naprzeciw tej trudnej sytuacji, coraz śmielej i z coraz większą uwagą spoglądamy w kierunku nowych producentów, oferujących stabilne jakościowo, tańsze zamienniki produktów markowych.

Kompatybilne z 18B20

Oferta firmy Micros została poszerzona o czujniki kompatybilne z DS18B20 o oznaczeniach GX18B20. Producent - firma GXCAS Technology - specjalizuje się głównie w czujnikach temperatury i przygotował ofertę nawet bogatszą niż słynny Maxim. Oprócz czujnika w znanych już obudowach (rysunek 1):

GX18B20 - obudowa TO92, dokładność ±0,4°C,
GX18B20Z - obudowa SOP08, dokładność ±0,5°C,
GX18B20U - obudowa uSOP08, dokładność ±0,5°C,

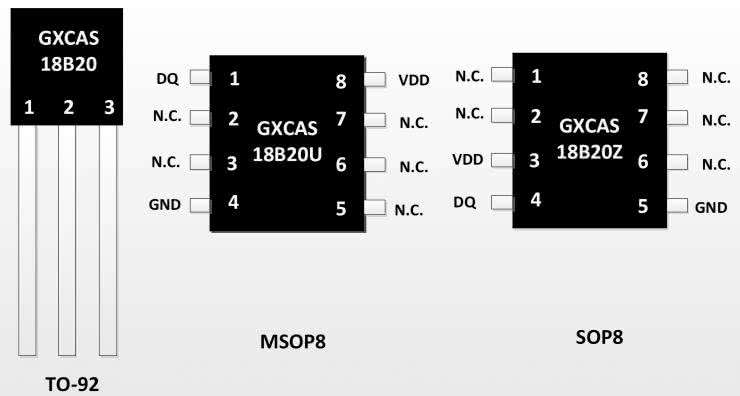

Rysunek 1. Klasyczne obudowy czujników temperatury serii GX1820

do dyspozycji są też takie wersje czujników, którymi nie może pochwalić się amerykański producent, a mianowicie:

GX18B20S - czujnik w obudowie TO92, czyli o korpusie mniejszym niż w standardowej obudowie TO92-2, a dokładnie o wymiarach 4,1×3,18×1,57 mm (fotografia 1) oferujący dokładność ±0,4°C,
GX18B20W - czujnik w obudowie TO92 z dwoma wyprowadzeniami, o dokładności ±0,4°C,
GX18B20H - czujnik o podwyższonej dokładności równej ±0,1°C w klasycznej obudowie TO92.

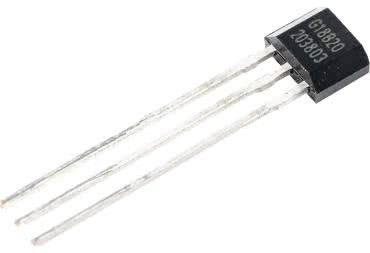

Fotografia 1. Czujnik GX18B20S w obudowie TO92S

Wszystkie czujniki działają z napięciami w zakresie 2,5...5,5 V. Zakres pomiaru temperatury wynosi -55...125°C, a deklarowana dokładność pomiaru jest gwarantowana w zakresie temperatur -10...70°C. Standardowy czas wykonania konwersji wynosi 750 ms, czyli tyle, ile w przypadku DS18B20.

Kompatybilne z GX1820

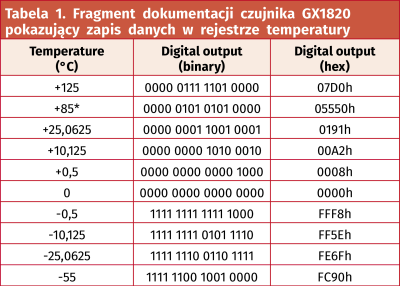

Należy zaznaczyć, że czujniki GX1820, ze względu na wyższą rozdzielczość pomiaru (12 bitów zamiast 9 bitów) nie są kompatybilne z DS1820/DS18S20. Format zapisu danych w rejestrze temperatury pokazano w tabeli 1 i jest on zgodny z DS18B20.

Warto dodać, że producent opracował również kilka specjalnych wersji:

GX1822, GX1822S - czujnik o skróconym czasie konwersji do 300 ms,
GX1831, GX1831WS - czujnik o ekstremalnie krótkim czasie konwersji równym 1,5 ms,
GX20MH01 - rozdzielczość pomiaru zwiększona do 14 bitów (standardowo wynosi 12 bitów) oraz podwyższona dokładność ±0,1°C w zakresie 0...50°C,
GX30H05 - rozszerzony zakres pomiarowy od -60°C aż do 200°C.

Nie tylko 18B20

GXCAS Technology oferuje również zamienniki innych produktów:

GX2431 zastępuje DS2431 produkcji Maxim. Jest to pamięć EEPROM z interfejsem 1-Wire o pojemności 128 bajtów,
GX21M15 jest zamiennikiem znanych układów TMP75/LM75. Jest to czujnik temperatury z interfejsem I²C, który może pełnić funkcję termostatu. Dostępny jest w 8-wyprowadzeniowych obudowach SMD - rysunek 2.

Rysunek 2. Układ GX21M15, który jest zamiennikiem znanych układów TMP75/LM75

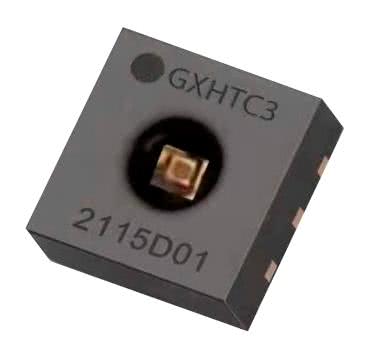

Fotografia 2. Precyzyjny czujnik wilgotności i temperatury GXHTC3 - odpowiednik SHTC3

Na uwagę zasługują także zamienniki czujników SENSIRION:

GXHTC3 (fotografia 2) to odpowiednik układu SHTC3 - precyzyjnego czujnika wilgotności dla zakresu 0...100% RH oraz temperatury dla zakresu -40...125°C. Dokładność pomiaru wilgotności wynosi ±2% w znacznej części zakresu pomiarowego, natomiast temperatura jest mierzona z dokładnością 0,2°C w zakresie od ok. 0°C do 60°C. Dokładne charakterystyki dostępne są w dokumentacji układu: https://bit.ly/41DiXvV.

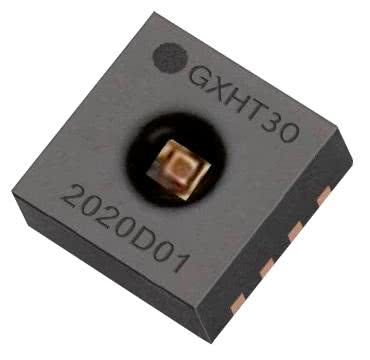

GXHT30 (fotografia 3) jest odpowiednikiem układu SHT30 - to również precyzyjny czujnik temperatury i wilgotności. Pełna dokumentacja układu dostępna jest na: https://bit.ly/3V3KMuS.
